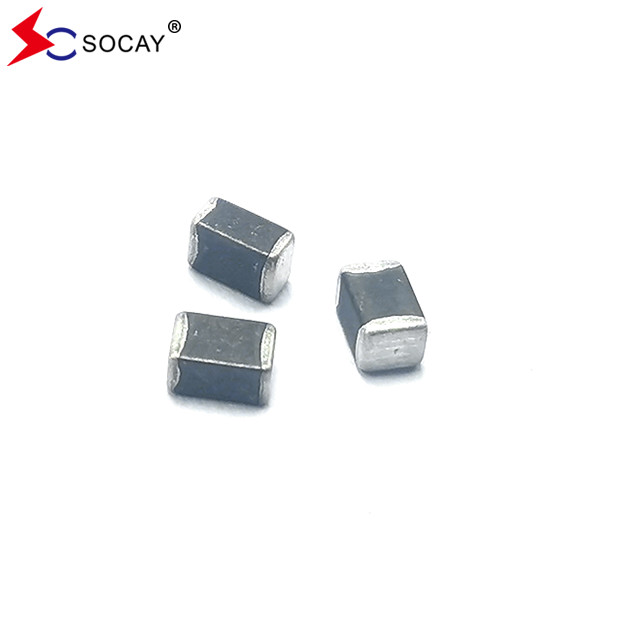

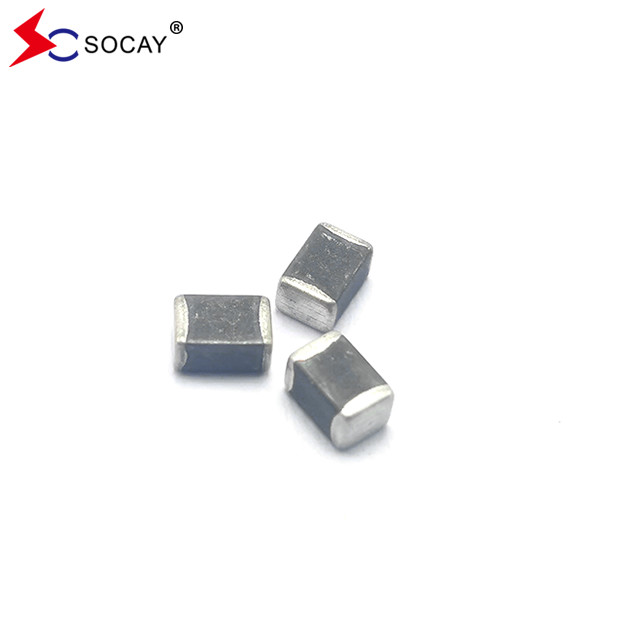

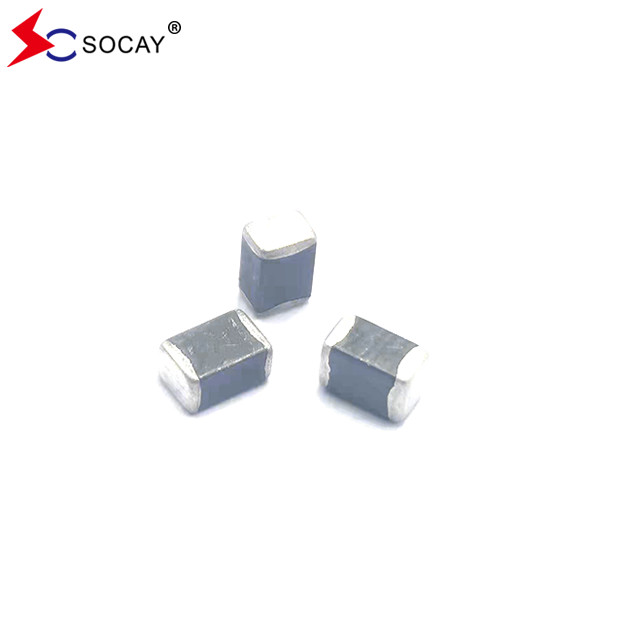

SOCAY Multilayer Chip Varistor 385V DC SV1812H471G0A 1812 Serie 2.3J Wmax

Fabbrica originale SOCAY Multilayer Chip Varistor SV1812H471G0A 1812 Serie 385VDC


Chip varistor a più strati DATASHEET:SV1812H471G0A_v209.1.pdf


Descrizione:
Il chip multilayer Varistor SV1812H471G0A è basato sulla tecnologia di fabbricazione multilayer.compresi quelli specificati nella IEC 61000-4-2 o in altre norme utilizzate per la conformità elettromagnetica (EMC). L'SV1812H471G0A è tipicamente applicato per proteggere i circuiti integrati e altri componenti a livello della scheda di circuito.


Classificazione:
SMD:0402,0603,0805,1206,1210,1812,2220

DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D

Corrente:1A~15KA

Piu' e' piccolo, piu' e' basso il prezzo.
Più basso è il throughput, più grande è la dimensione,
Maggiore è il throughput, più costoso,
Più alta è la tensione, più spessa è la tubazione.

Tempo di risposta ≤ 10 NS


Varistor a chip a più stratiCaratteristiche elettriche (25±5°C):

VRMS - tensione di funzionamento AC massima che il varistor può mantenere e non può superare la corrente di fuga di 10μA.

VDC - tensione massima di funzionamento CC che il varistor può mantenere e non superare la corrente di fuga di 10μA.

VV - tensione attraverso il dispositivo misurata a corrente continua di 1mA.

Equivalente a VB “tensione di rottura”.

VC - corrente massima di picco attraverso il varistor con forma d'onda di 8/20μs e corrente di impulso di 10A.

Imax - corrente massima di picco che può essere applicata con una forma d'onda di 8/20 μs senza guasto del dispositivo.

Varistor a chip a più stratiCInstruzione e dimensioni:


Dati tecnici generali:

Raccomandazioni di saldatura:

Quantità di prodotti contenuti nel pacchetto di registrazione:

Applicazione

Protezione dell'alimentazione, interruttori, macchine POS, arrester fulmini, intercom del edificio, sistemi di monitoraggio, carte di parcheggio, sistemi di trasmissione, strumentazione, contatori, prodotti di comunicazione,Pannelli di controllo.
