Casa /Prodotti/Chip Varistor a più strati/SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A per la protezione dei circuiti integrati

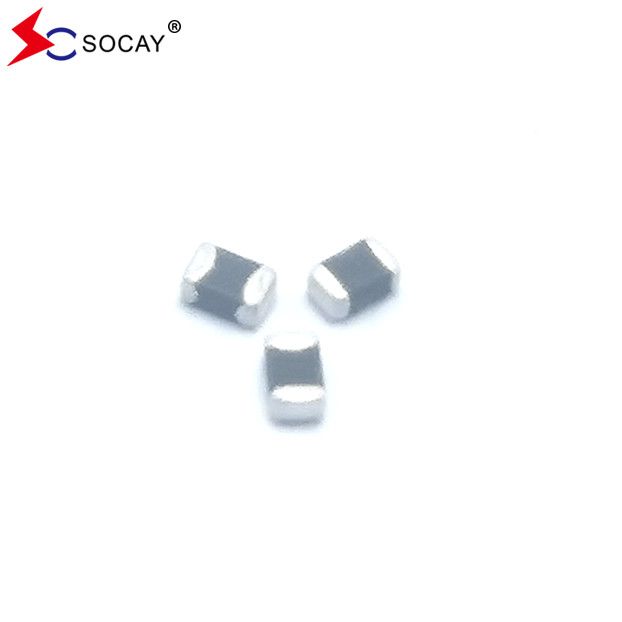

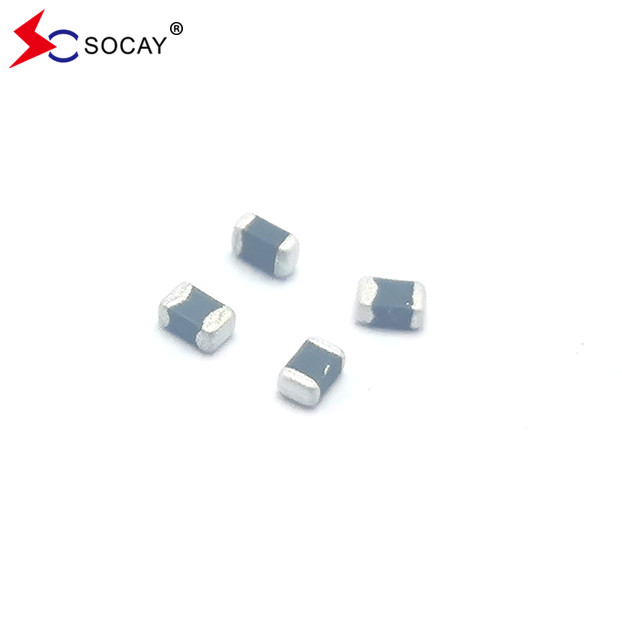

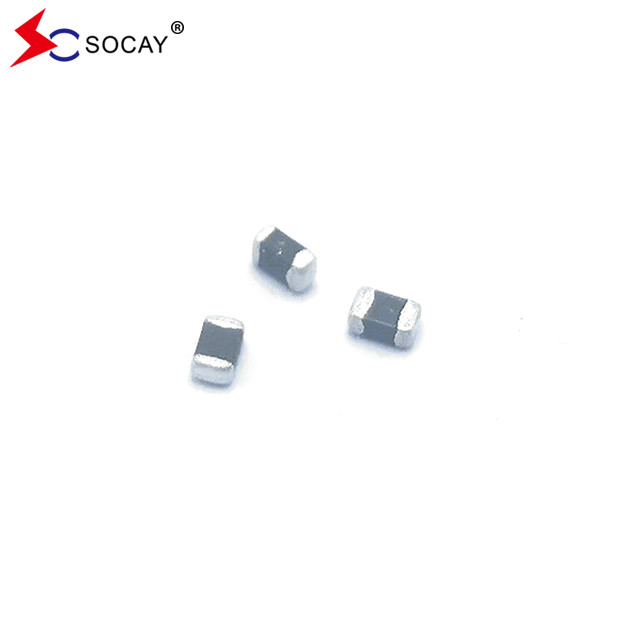

SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A per la protezione dei circuiti integrati

4000pcs
MOQ
negotiable
prezzo
SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A per la protezione dei circuiti integrati
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
nome componente: Chip Varistor a più strati
Confezione dei componenti: SMD0805
Vdc (max.): 9V
Vv (min.): 10.8v
Vv (massimo): 16.2V
Vc (massimo): 35.6V
IMAX: 50A
Vrms (massimo): 6V
Evidenziare:

SMD 0805 Varistori a chip

,

Varistori a chip a più strati
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: REACH RoHS ISO
Numero di modello: SV0805N9R0G0A
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Tempi di consegna: 5-8 giorni lavorativi
Descrizione di prodotto

SMD0805 Chip Varistor SV0805N9R0G0A Tipicamente applicato per proteggere i circuiti integrati

DATASHEET del chip varistor:SV0805N9R0G0A_v2201.1.pdf


Descrizione:
Il chip Varistor SV0805N9R0G0A si basa su una tecnologia di fabbricazione multilivello.compresi quelli specificati nella IEC 61000-4-2 o in altre norme utilizzate per la conformità elettromagnetica (EMC). L'SV0805N9R0G0A è tipicamente applicato per proteggere i circuiti integrati e altri componenti a livello della scheda di circuito.


Caratteristiche elettriche del chip varistor (25± 5°C):

Il simboloMinimoTipicoMassimoUnità
VRMS️️6V.
VDC️️9V.
VV10.8️16.2V.
VC️️35.6V.
IMAX️️50A
Wmax️️0.2J

VRMS - tensione di funzionamento AC massima che il varistor può mantenere e non può superare la corrente di fuga di 10μA.
VDC - tensione massima di funzionamento CC che il varistor può mantenere e non superare la corrente di fuga di 10μA.
VV - tensione attraverso il dispositivo misurata a corrente continua di 1mA.
Equivalente a VB “tensione di rottura”.
VC - Corrente massima di picco attraverso il varistor con forma d'onda di 8/20μs e corrente di impulso di 2A.
Imax - corrente massima di picco che può essere applicata con una forma d'onda di 8/20 μs senza guasto del dispositivo.
Wmax - Energia massima che può essere dissipata con la forma d'onda di 10/1000μs senza guasto del dispositivo.



Caratteristiche del chip varistor:

  • Rectangolo, serie di dimensioni per componenti di montaggio a superficie di circuiti integrati o di circuiti stampati ibridi
  • Esistono numerosi materiali per la produzione di elettrodi laterali, particolarmente adatti per la tecnologia di montaggio superficiale per la solderabilità e la resistenza al calore di saldatura dei severi requisiti
  • Risposta rapida (< 1ns)
  • Corrente di perdita bassa, tensione di fissaggio bassa
  • Adatti per la saldatura a reazione, la saldatura a onde e la saldatura a mano ad aria calda



Applicazioni di chip varistor:

  • Applicazione per schede madre, notebook, cellulari, PDA, dispositivi portatili, DSC, DV, scanner e set-top box... ecc.
  • Adatto per il pulsante, la linea di alimentazione e la protezione da sovratensione a bassa frequenza.




Construzione e dimensioni del varistor del chip:
SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A per la protezione dei circuiti integrati 0

Dimensione EIA (EIAJ)Lunghezza (L)Larghezza (W)Spessore (T)
 InchDiametroInchDiametroInchDiametro
0805 (2012)0.079±0.0082.00±0.200.049±0.0081.25±0.200.055 Max1.40 Max



Saldatura IR a chip varistor:

Il riscaldamento rapido, il riscaldamento parziale o il raffreddamento rapido possono facilmente causare un difetto del componente.La saldatura IR ha i rendimenti più elevati a causa dei tassi di riscaldamento controllati e dei tempi di saldatura liquida. Assicurarsi che l'elemento non è sottoposto a un gradiente termico più ripido di 4 gradi al secondo. 2 gradi al secondo è il gradiente ideale. Durante il processo di saldatura,il pre-riscaldamento entro 100 gradi della temperatura massima della saldatura è essenziale per ridurre al minimo lo shock termico.




Chip Varistor Environpsicologico&Test di affidabilità:

CaratteristicaMetodo di prova e descrizione
Immagazzinamento ad alta temperaturaIl campione deve essere sottoposto a 125 ± 2 °C per 1000 ± 2 ore in un bagno termostatico senza carico e quindi conservato a temperatura ambiente e umidità per 1-2 ore.La variazione della tensione del varistore deve essere entro il 10%.
Ciclo di temperaturaIl ciclo di temperatura della temperatura specificata deve essere ripetuto cinque volte e quindi conservato a temperatura ambiente e umidità per una o due ore.La variazione della tensione del varistore deve essere entro il 10% e devono essere esaminati i danni meccanici..PassoTemperaturaPeriodo
  1-40±3°C30 minuti ± 3
  2Temperatura ambiente1 o 2 ore
  3125 ± 2°C30 minuti ± 3
  4Temperatura ambiente1 o 2 ore
Carico ad alta temperaturaDopo aver applicato continuamente la tensione massima ammissibile a 85°C per 1000 ore, il campione deve essere conservato a temperatura ambiente e umidità per una o più ore,la variazione della tensione del varistor deve essere entro il 10%.

Carico termico umido/

Carico di umidità

Il campione deve essere sottoposto ad un ambiente a 40°C,90-95%RH e alla tensione massima ammissibile applicata per 1000 ore, quindi conservato a temperatura ambiente e umidità per una o due ore.La variazione della tensione del varistore deve essere entro il 10%.
Immagazzinamento a bassa temperaturaIl campione deve essere sottoposto a -40°C, senza carico per 1000 ore e quindi conservato a temperatura ambiente per una o due ore.





Quantità di prodotti contenuti nel pacchetto di registrazione:

SIZE EIA(La Commissione europea

0805

(2012)

Quantità di imballaggio standard (PCS/rulli)4,000


Il contenuto di una scatola:
Serie 0805: 6 rulli / scatola interna




Etichettatura e marcatura:
L'etichetta cartacea deve essere intonacata sul lato visibile del rullo e le informazioni devono indicare il lato destro.











SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A per la protezione dei circuiti integrati 1

Prodotto Tag:

Varistor a chip in ceramica

Varistore di superficie del supporto

Varistore dell'ossido di zinco
