Name: Varistor a chip ceramici a più strati SV0402E9R0G0B SMD Varistor ad ossido di zinco
Brand: SOCAY
SKU: SV0402E9R0G0B
Rating: 4.9 (164 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Altro nome: Varistor MLV

tipo di pacchetto: SMD0402

Vdc (max.): 9V

Vv (min.): 11V

Vv (massimo): 17V

Vc (massimo): 35V

IMAX: 1A

Cp (Tipo): 5pF

Evidenziare:

Varistor a chip in ceramica a più strati

Varistor a chip ceramici SMD

SMD Varistore di ossido di zinco

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH RoHS ISO

Numero di modello: SV0402E9R0G0B

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

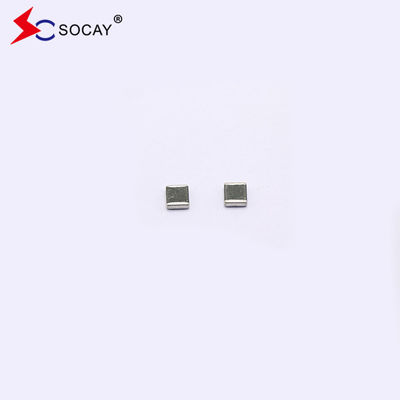

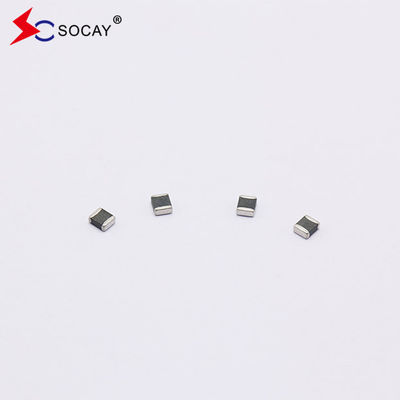

Galleria

Varistor a chip ceramici a più strati SV0402E9R0G0B SMD Varistor ad ossido di zinco

Descrizione di prodotto

Chip varistor SV0402E9R0G0B tipo SMD a base di ossido di zinco

DATASHEET:SV0402E9R0G0B_v89.1.pdf

Descrizione:
Il dispositivo di limitazione della tensione più utilizzato è il varistor MOV/MLV, costituito principalmente da ossido di zinco e da una varietà di ossidi di metallo in traccia, che vengono mescolati e stampati.

Caratteristiche elettriche(25± 5°C):

Il simbolo	Minimo	Tipico	Massimo	Unità
VDC	️	️	9	V.
VV	11	️	17	V.
VC	️	️	35	V.
CP	️	5	️	pF

VDC
VV Voltaggio attraverso il dispositivo misurato a corrente continua di 1 mA.
Equivalente a VB tensione di rottura
VC ?? Corrente massima di picco attraverso il varistor con forma d'onda di 8/20μs e corrente di impulso di 1A.
Capacità del dispositivo misurata con bias di zero volt 1Vrms a 1MHz.

Applicazioni per varistor a chip a più strati:

Protezione dell'alimentazione, interruttori, macchine POS, arrester fulmini, intercom del edificio, sistemi di monitoraggio, carte di parcheggio, sistemi di trasmissione, strumentazione, contatori, prodotti di comunicazione,Pannelli di controllo.

Construzione e dimensioni del varistor a chip a più strati:

Dimensione EIA (EIAJ)	0402 (1005)
Il simbolo	Inch	Diametro
L	0.038±0.005	0.96±0.12
W	0.019±0.003	0.48±0.0.07
T	0.020±0.004	0.50±0.10
C	0.010±0.006	0.25±0.15

Dati tecnici generali:

Temperatura di funzionamento		-40 ~ + 85oC
Temperatura di conservazione		-40 ~ + 85oC
Tempo di risposta		< 1 ns
Soldibilità		245 ± 5 °C, 3 ± 1 sec
Resistenza alla lixiviazione della saldatura		260±5oC, 10±1sec
Condizione di conservazione del pacchetto a nastro	Temperatura di conservazione	5 ~ 40oC
	Umidità relativa	Al 65%
	Tempo di conservazione	12 mesi al massimo

Performance ambientale:

Articolo	Specificità	Condizione di prova
Bias Umidità	△V_V./ V_V.≤ ± 10%	90%RH, 40oC, tensione di funzionamento, 1000 ore
Shock termico	△V_V./ V_V.≤ ± 10%	-40oC a 85oC, ciclo di 30 min, 5 cicli
Voltaggio a pieno carico	△V_V./ V_V.≤ ± 10%	Tensione di lavoro, 85°C, 1000 ore

Nastro portanteDimensione:

Dimensione EIA (EIAJ)	0402 (1005)
Il simbolo	Inch	Diametro
A	0.315±0.012	8.00±0.30
B	0.138±0.002	3.50±0.05
C	0.069±0.002	1.75±0.05
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	0.079±0.002	2.00±0.05
P2	0.079±0.002	2.00±0.05
W	0.023±0.001	0.59±0.03
L	0.044±0.001	1.12±0.03
T	0.024±0.001	0.60±0.03

Quantità di prodotti contenuti nel pacchetto:

SIZE EIA

(La Commissione europea

0402

(1005)

Quantità di imballaggio standard (PCS/rulli)

10,000

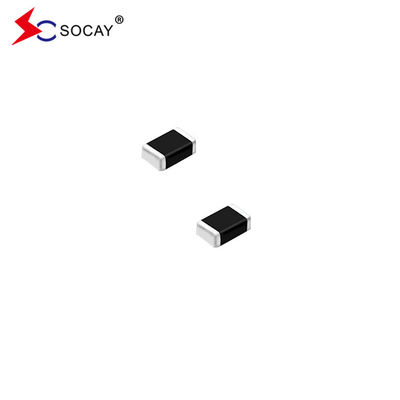

Varistor a chip ceramici a più strati SV0402E9R0G0B SMD Varistor ad ossido di zinco 2
