Name: 18VDC Multilayer Chip Varistors Surface Mount SV0402E180G2B SMD Tipo senza piombo
Brand: SOCAY
SKU: SV0402E180G2B
Rating: 4.9 (164 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome: Chip Varistor a più strati

Pacco: SMD0402

Vdc (max.): 18V

Vv (min.): 46V

Vv (massimo): 60 V

Vc (massimo): 110 V

IMAX: 1A

Cp (Tipo): 1PF

Evidenziare:

18VDC multilayer chip varistor

Chips multicapa Varistor senza piombo

18VDC Varistori a montaggio superficiale

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH RoHS ISO

Numero di modello: SV0402E180G2B

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

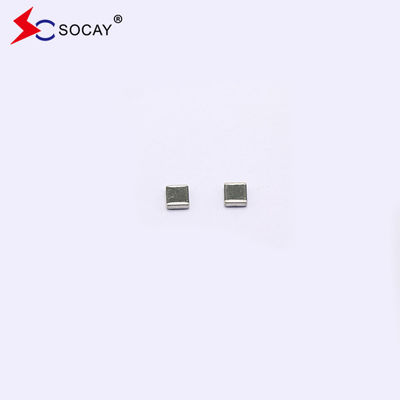

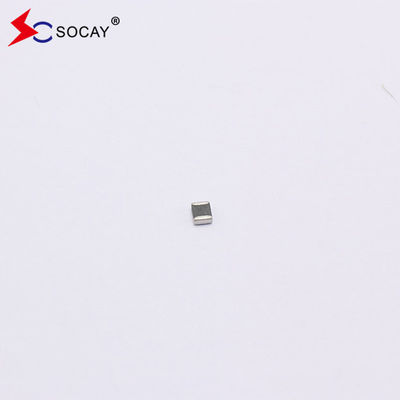

18VDC Multilayer Chip Varistors Surface Mount SV0402E180G2B SMD Tipo senza piombo

Descrizione di prodotto

18VDC Varistor multilivello montato in superficie SV0402E180G2B SMD Tempo di risposta rapida (< 1ns)

Fabbricazione e commercializzazioneSV0402E180G2B_v89.1.pdf

Descrizione:

Il Varistor Multilayer SV0402E180G2B si basa sulla tecnologia di fabbricazione multilayer.compresi quelli specificati nella IEC 61000-4-2 o in altre norme utilizzate per la conformità elettromagnetica (EMC). L'SV0402E9R0G0B è tipicamente applicato per proteggere i circuiti integrati e altri componenti a livello di scheda di circuito.

Circuiti equivalenti:

18VDC Multilayer Chip Varistors Surface Mount SV0402E180G2B SMD Tipo senza piombo 0

Caratteristiche elettriche(25± 5°C):

Il simbolo	Minimo	Tipico	Massimo	Unità
VDC	️	️	9	V.
VV	11	️	17	V.
VC	️	️	35	V.
CP	️	5	️	pF

VDC

VV Voltaggio attraverso il dispositivo misurato a corrente continua di 1 mA.

Equivalente a VB tensione di rottura

VC ?? Corrente massima di picco attraverso il varistor con forma d'onda di 8/20μs e corrente di impulso di 1A.

Capacità del dispositivo misurata con bias di zero volt 1Vrms a 1MHz.

Caratteristiche del varistor a più strati:

u Tipo senza piombo

u chip ceramico a base di ossido di zinco di tipo SMD

U Isolatore sopra il rivestimento mantiene eccellente corrente di perdita bassa e stabile

U Terminazione del rivestimento fornita buona caratteristica di saldabilità

u Tempo di risposta rapido (< 1ns)

u bassa tensione di fissaggio

u Rispetto della norma IEC61000-4-2

u La bassa capacità può soddisfare la protezione contro la tensione transitorica singola ad alta velocità

Applicazioni per varistor a più strati:

U Applicazioni di prodotti a bassa capacità per linee di segnale ad alta velocità come HDMI, DVI, USB, porta IEEE 1394 ecc.

u Applicazioni di prodotti a capacità normale per porte I/O (RS232, USB, PS2, VGA, Audio) su schede madre e notebook, Set  Top Box, lettori MP3, lettori DVD e sistemi di docking, ecc.

Construzione e dimensioni del varistor a più strati:

Dimensione EIA (EIAJ)	0402 (1005)
Il simbolo	Inch	Diametro
L	0.038±0.005	0.96±0.12
W	0.019±0.003	0.48±0.0.07
T	0.020±0.004	0.50±0.10
C	0.010±0.006	0.25±0.15

Dati tecnici generali:

Temperatura di funzionamento		-40 ~ + 85oC
Temperatura di conservazione		-40 ~ + 85oC
Tempo di risposta		< 1 ns
Soldibilità		245 ± 5 °C, 3 ± 1 sec
Resistenza alla lixiviazione della saldatura		260±5oC, 10±1sec
Condizione di conservazione del pacchetto a nastro	Temperatura di conservazione	5 ~ 40oC
	Umidità relativa	Al 65%
	Tempo di conservazione	12 mesi al massimo

Performance ambientale del varistor a più strati:

Articolo	Specificità	Condizione di prova
Bias Umidità	△V_V./ V_V.≤ ± 10%	90%RH, 40oC, tensione di funzionamento, 1000 ore
Shock termico	△V_V./ V_V.≤ ± 10%	-40oC a 85oC, ciclo di 30 min, 5 cicli
Voltaggio a pieno carico	△V_V./ V_V.≤ ± 10%	Tensione di lavoro, 85°C, 1000 ore

Dimensione del nastro portante varistor a più strati:

Dimensione EIA (EIAJ)	0402 (1005)
Il simbolo	Inch	Diametro
A	0.315±0.012	8.00±0.30
B	0.138±0.002	3.50±0.05
C	0.069±0.002	1.75±0.05
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	0.079±0.002	2.00±0.05
P2	0.079±0.002	2.00±0.05
W	0.023±0.001	0.59±0.03
L	0.044±0.001	1.12±0.03
T	0.024±0.001	0.60±0.03

Quantità di prodotti contenuti nel pacchetto:

SIZE EIA

(La Commissione europea

0402

(1005)

Quantità di imballaggio standard (PCS/rulli)

10,000

18VDC Multilayer Chip Varistors Surface Mount SV0402E180G2B SMD Tipo senza piombo 3
