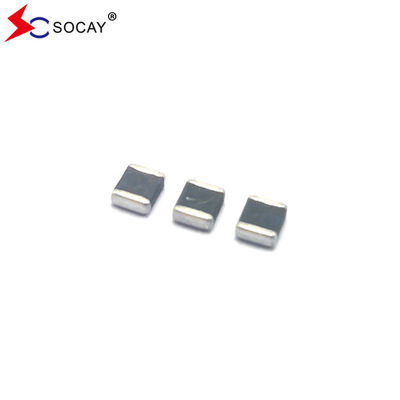

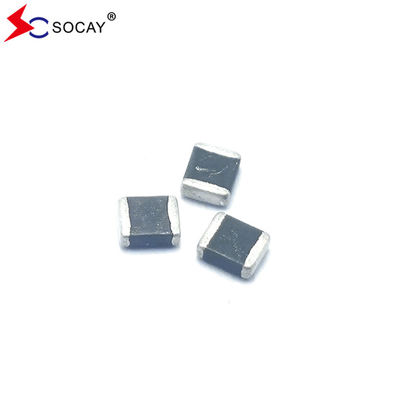

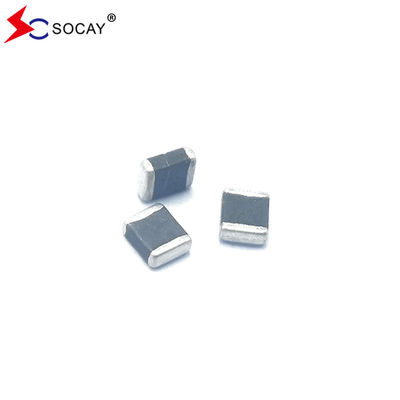

Name: SMD 1210 Tipo Varistor a chip multilivello SV1210N470G0A Varistor ad ossido di zinco 47V DC
Brand: SOCAY
SKU: SV1210N470G0A
Rating: 4.6 (132 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

nome componente: Chip Varistor a più strati

Confezione dei componenti: SMD1210

Tensione di funzionamento massima in corrente continua: 47 v

Vv (min.): 56.4V

Vv (massimo): 70.5V

Corrente massima di picco attraverso il varistor: 155 V

Picco di corrente massimo: 250A

Wmax: 0.8J

Evidenziare:

SMD 1210 multilayer chip varistor

Varistor a chip multilivello a corrente continua di 47 V

Varistore di ossido di zinco a più strati

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH RoHS ISO

Numero di modello: SV1210N470G0A

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

SMD 1210 Tipo Varistor a chip multilivello SV1210N470G0A Varistor ad ossido di zinco 47V DC

Descrizione di prodotto

1210 Tipo SMD Varistor ossido di zinco SV1210N470G0A SOCAY

SMD Varistor di ossido di zincoDATASHEET:SV1210N470G0A_v209.1.pdf

Descrizione:
L'SMD Varistor SV1210N470G0A è basato su una tecnologia di fabbricazione a più strati.compresi quelli specificati nella IEC 61000-4-2 o in altre norme utilizzate per la conformità elettromagnetica (EMC)L'SV1210N470G0A è tipicamente applicato per proteggere i circuiti integrati e altri componenti a livello della scheda di circuito.

SMD Varistor di ossido di zincoCaratteristiche elettriche (25±5°C):

Il simbolo	Minimo	Tipico	Massimo	Unità
VRMS	️	️	37	V.
VDC	️	️	47	V.
VV	56.4	️	70.5	V.
VC	️	️	155	V.
IMAX	️	️	250	A
Wmax	️	️	0.8	J

VRMS -SMD Varistor di ossido di zincob. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione", la "produzione", la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione", la "produzione", la "produzione", la "produzione" o la "produzione".

VDC - tensione massima di funzionamento CC che il varistor può mantenere e non superare la corrente di fuga di 10μA.

VV - tensione attraverso il dispositivo misurata a corrente continua di 1mA.

Equivalente a VB tensione di rottura.

VC - corrente massima di picco attraverso il varistor con forma d'onda di 8/20μs e corrente di impulso di 5A.

Imax - corrente massima di picco che può essere applicata con una forma d'onda di 8/20 μs senza guasto del dispositivo.

Wmax - Energia massima che può essere dissipata con la forma d'onda di 10/1000μs senza guasto del dispositivo.

SMD Varistor di ossido di zincoFe e e:

Rectangolo, serie di dimensioni per componenti di montaggio a superficie di circuiti integrati o di circuiti stampati ibridi
Esistono numerosi materiali per la produzione di elettrodi laterali, particolarmente adatti per la tecnologia di montaggio superficiale per la solderabilità e la resistenza al calore di saldatura dei severi requisiti
Risposta rapida (< 1ns)
Corrente di perdita bassa, tensione di fissaggio bassa
Adatti per la saldatura a reazione, la saldatura a onde e la saldatura a mano ad aria calda

SMD Varistor di ossido di zincoAApplicazioni:

Applicazione per schede madre, notebook, cellulari, PDA, dispositivi portatili, DSC, DV, scanner e set-top box... ecc.
Adatto per il pulsante, la linea di alimentazione e la protezione da sovratensione a bassa frequenza.

SMD Varistor di ossido di zincoCInstruzione e dimensioni:
SMD 1210 Tipo Varistor a chip multilivello SV1210N470G0A Varistor ad ossido di zinco 47V DC 0

Dimensione EIA (EIAJ)	Lunghezza (L)		Larghezza (W)		Spessore (T)
	Inch	Diametro	Inch	Diametro	Inch	Diametro
1210 (3225)	0.126±0.012	3.20±0.30	0.098±0.012	2.50±0.30	0.098 Max.	2.50 Max

Dati tecnici generali:

Temperatura di funzionamento	-55°C a 125°C
Temperatura di conservazione	-55~150°C
Tempo di risposta	< 1 ns
Soldibilità	245±5°C, 3±1sec
Resistenza alla lixiviazione della saldatura	260±5°C, 10±1sec

Raccomandazioni di saldatura:

Precalore
- La velocità di aumento della temperatura è suggerita di 2~4 °C/s
- Il tempo di riscaldamento appropriato è compreso tra 60 e 120 secondi.
Riscaldamento
- Attenzione all'aumento improvviso della temperatura, in quanto potrebbe peggiorare la capacità di saldatura.
- Impostare la temperatura del perno nell'intervallo da 215 °C a 225 °C.
Frigorifero
- Attenzione al raffreddamento lento, in quanto può causare lo spostamento della posizione del componente.

Quantità di prodotti contenuti nel pacchetto di registrazione:

SIZE EIA(La Commissione europea

1210

(3225)

Quantità di imballaggio standard (PCS/rulli)

3,000

SMD 1210 Tipo Varistor a chip multilivello SV1210N470G0A Varistor ad ossido di zinco 47V DC 2
