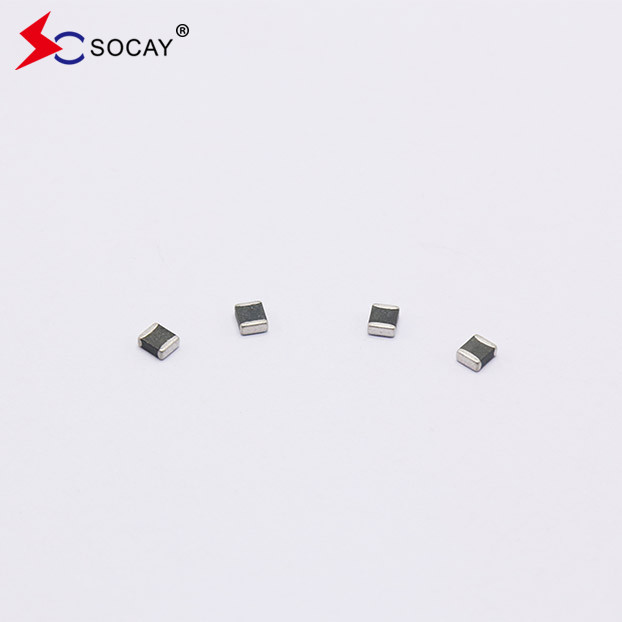

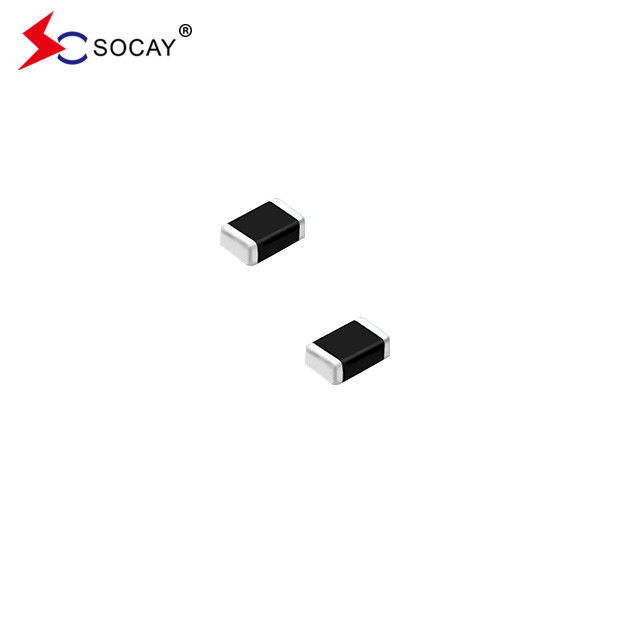

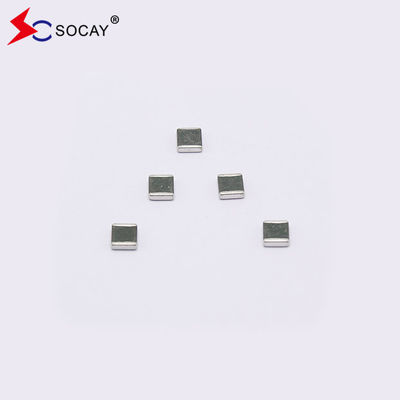

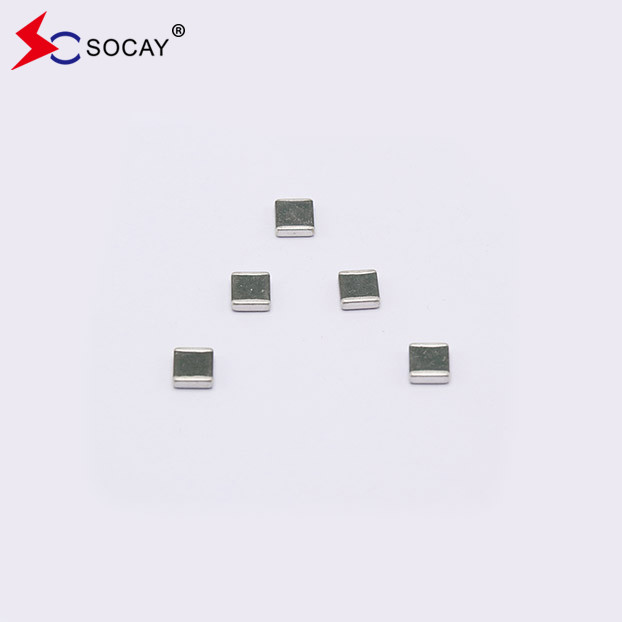

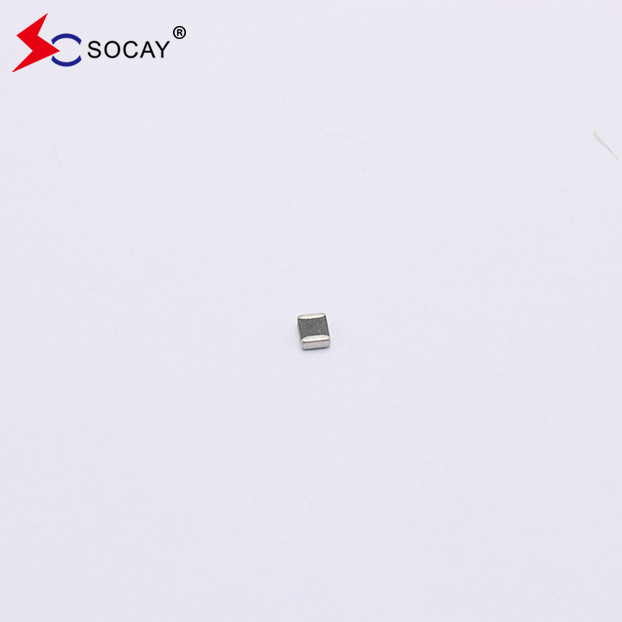

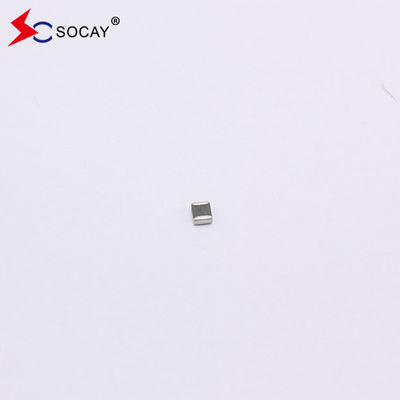

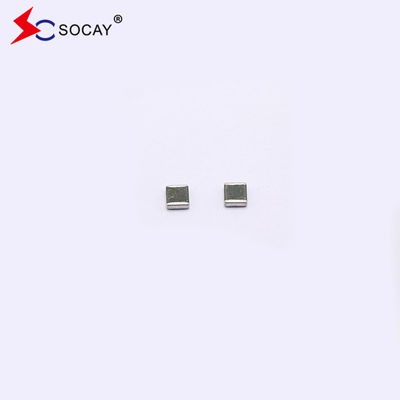

SOCAY Multilayer Chip Varistor SMD0402 Pacchetto SV0402E5R5G1B Max VDC 5.5V
DATASHEET:SV0402E5R5G1B_v89.1.pdf
Descrizione:
Il chip multilayer Varistor SV0402E5R5G1B è basato sulla tecnologia di fabbricazione multilayer.compresi quelli specificati nella IEC 61000-4-2 o in altre norme utilizzate per la conformità elettromagnetica (EMC)Il SV0402E5R5G1B è tipicamente applicato per proteggere i circuiti integrati e altri componenti a livello di scheda di circuito.
Caratteristiche elettriche(25± 5°C):
| Il simbolo |
Minimo |
Tipico |
Massimo |
Unità |
| VDC |
️ |
️ |
5.5 |
V. |
| VV |
7.6 |
️ |
12 |
V. |
| VC |
️ |
️ |
25 |
V. |
| CP |
️ |
5 |
️ |
pF |
VDC
VV Voltaggio attraverso il dispositivo misurato a corrente continua di 1 mA.
Equivalente a VB tensione di rottura
VC ?? Corrente massima di picco attraverso il varistor con forma d'onda di 8/20μs e corrente di impulso di 1A.
Capacità del dispositivo misurata con bias di zero volt 1Vrms a 1MHz.
Construzione e dimensioni del varistor a chip a più strati:
| Dimensione EIA (EIAJ) |
0402
(1005)
|
| Il simbolo |
Inch |
Diametro |
| L |
0.038±0.005 |
0.96±0.12 |
| W |
0.019±0.003 |
0.48±0.0.07 |
| T |
0.020±0.004 |
0.50±0.10 |
| C |
0.010±0.006 |
0.25±0.15 |
Dati tecnici generali:
| Temperatura di funzionamento |
-40 ~ + 85oC |
|
| Temperatura di conservazione |
-40 ~ + 85oC |
|
| Tempo di risposta |
< 1 ns |
|
| Soldibilità |
245 ± 5 °C, 3 ± 1 sec |
|
| Resistenza alla lixiviazione della saldatura |
260±5oC, 10±1sec |
|
| Condizione di conservazione del pacchetto a nastro |
Temperatura di conservazione |
5 ~ 40oC |
|
| |
Umidità relativa |
Al 65% |
|
| |
Tempo di conservazione |
12 mesi al massimo |
|
Performance ambientale:
| Articolo |
Specificità |
Condizione di prova |
|
| Bias Umidità |
△VV./ VV.≤ ± 10% |
90%RH, 40oC, tensione di funzionamento, 1000 ore |
|
| Shock termico |
△VV./ VV.≤ ± 10% |
-40oC a 85oC, ciclo di 30 min, 5 cicli |
|
| Voltaggio a pieno carico |
△VV./ VV.≤ ± 10% |
Tensione di lavoro, 85°C, 1000 ore |
|
Quantità di prodotti contenuti nel pacchetto:
|
SIZE EIA
(La Commissione europea
|
0402
(1005)
|
| Quantità di imballaggio standard (PCS/rulli) |
10,000 |
