Name: SMD 0603 Surface Mount Varistor SV0603N300G0A Per notebook Telefono cellulare PDA
Brand: SOCAY
SKU: SV0603N300G0A
Rating: 4.7 (111 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome: Chip Varistor a più strati

Pacco: SMD0603

Vdc (max.): 30V

Vv (min.): 36 V

Vv (massimo): 45V

Vc (massimo): 99 V

IMAX: 30A

Vrms (massimo): 25 V

Evidenziare:

SMD 0603 Varistor a montaggio superficiale

Notebook Surface Mount Varistor

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH RoHS ISO

Numero di modello: SV0603N300G0A

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

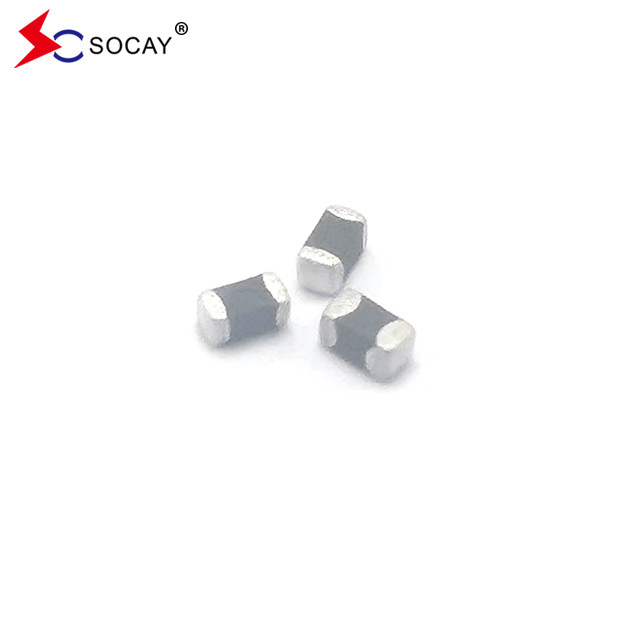

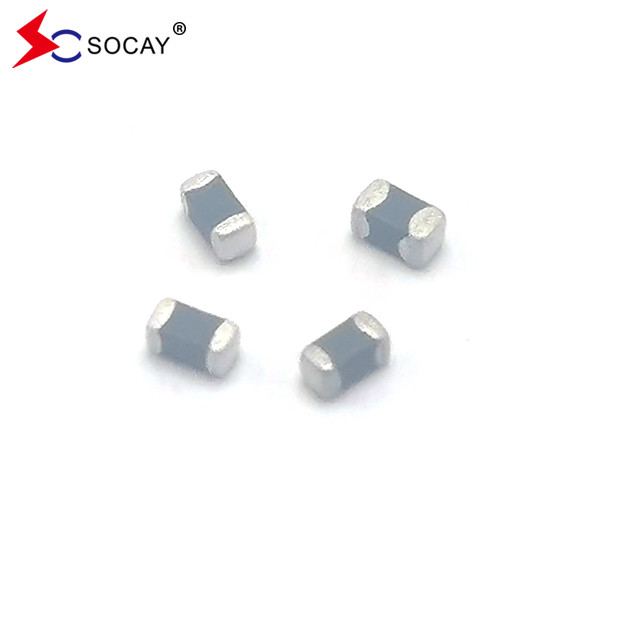

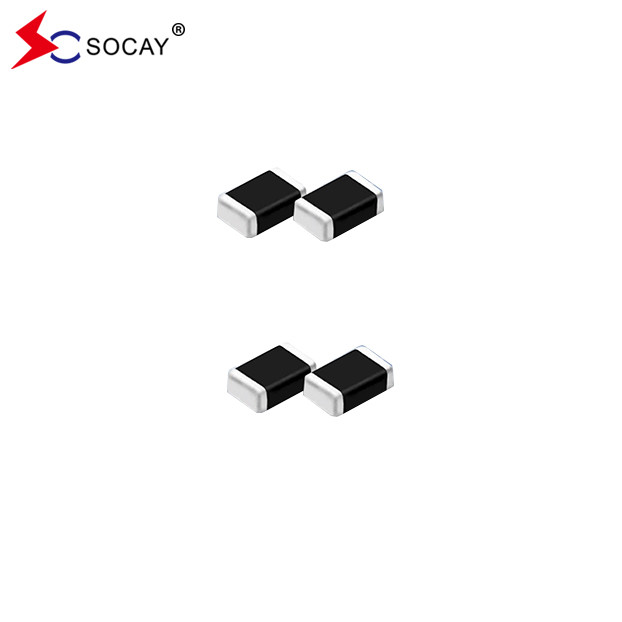

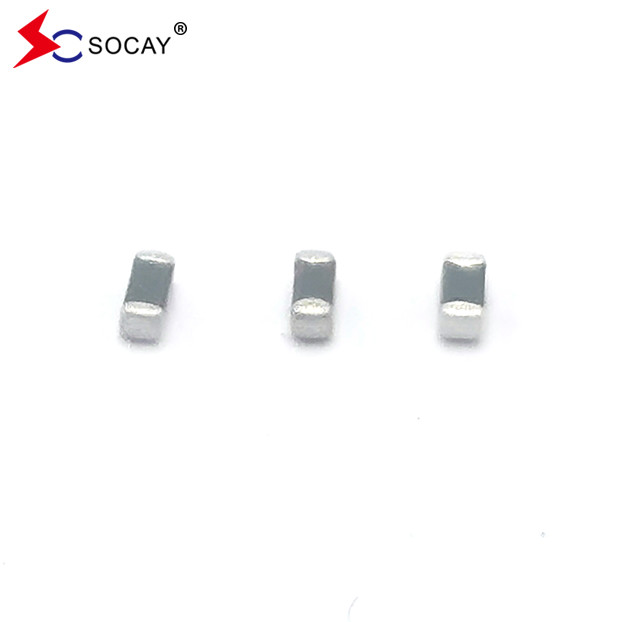

SMD 0603 Surface Mount Varistor SV0603N300G0A Per notebook Telefono cellulare PDA

Descrizione di prodotto

0603 Varistor montato in superficie SV0603N300G0A eccellente corrente di perdita bassa e stabile

Fogli di dati:SV0603N300G0A_v89.1.pdf

Descrizione:

Il Varistor SV0603N300G0A è basato su una tecnologia di fabbricazione a più strati.compresi quelli specificati nella IEC 61000-4-2 o in altre norme utilizzate per la conformità elettromagnetica (EMC). L'SV0603N300G0A è tipicamente applicato per proteggere i circuiti integrati e altri componenti a livello della scheda di circuito.

Circuiti equivalenti a varistor a montaggio di superficie:

SMD 0603 Surface Mount Varistor SV0603N300G0A Per notebook Telefono cellulare PDA 0

Caratteristiche elettriche(25± 5°C):

Il simbolo	Minimo	Tipico	Massimo	Unità
VRMS	️	️	25	V.
VDC	️	️	30	V.
VV	36	️	45	V.
VC	️	️	99	V.
IMAX	️	️	30	A
Wmax	️	️	0.1	J

VRMS - tensione di funzionamento AC massima che il varistor può mantenere e non può superare la corrente di fuga di 10μA.

VDC - tensione massima di funzionamento CC che il varistor può mantenere e non superare la corrente di fuga di 10μA.

VV - tensione attraverso il dispositivo misurata a corrente continua di 1mA.

Equivalente a VB tensione di rottura.

VC - Corrente massima di picco attraverso il varistor con forma d'onda di 8/20μs e corrente di impulso di 1A.

Imax - corrente massima di picco che può essere applicata con una forma d'onda di 8/20 μs senza guasto del dispositivo.

Wmax - Energia massima che può essere dissipata con la forma d'onda di 10/1000μs senza guasto del dispositivo.

Caratteristiche del varistor a montaggio superficiale:

Chip ceramico a base di ossido di zinco di tipo SMD
Terminazione del rivestimento senza piombo con buone caratteristiche di saldabilità
Il rivestimento isolante mantiene un'eccellente corrente di perdita bassa e stabile
Tempo di risposta rapido (< 1ns)
Tensione di fissaggio bassa
Capacità di corrente transitorio elevata
Rispetto della norma IEC 61000-4-2
Dimensioni compatte per l'EIA 0603

Applicazioni di varistor a montaggio superficiale:

Applicazione per scheda madre, notebook, cellulare, PDA, dispositivo portatile, DSC, DV, scanner e set-top box... ecc.
Adatto per il pulsante, la linea di alimentazione e la protezione da sovratensione a bassa frequenza.

Construzione e dimensioni del varistor di montaggio superficiale:

Dimensione EIA (EIAJ)	0603 (1608)
Il simbolo	Inch	Diametro
L	0.063±0.006	1.60±0.15
W	0.031±0.004	0.80±0.10
T	0.031±0.008	0.80±0.20
C	0.012±0.008	0.30±0.20

Precauzioni per la manipolazione del substrato:

Non superare il limite di flessione della tavola dopo la saldatura del prodotto (esempi di riferimento).

Il luogo di montaggio deve essere il più possibile distante dalla posizione che si trova vicino alla linea di rottura della tavola o sulla linea di grandi fori della tavola.
Non piegare eccessivamente la tavola, nel montaggio di un altro componente.
Non rompere la tavola a mano.

Parametri di saldatura del varistor a montaggio superficiale:

Condizione di riflusso		Assemblaggio privo di Pb
Precalore	- Temperatura Min (T)_s(min))	+ 150°C
	- Temperatura massima (T)_s(max))	+200°C
	- Tempo (min a max) (T)_S)	60 -180 secondi
Tasso medio di incremento (Liquidus Temp T)_L) al picco		3°C/secondo Max
T_{S (max)}a T_L- Tasso di incremento		3°C/secondo Max
Riportamento	- Temperatura (T)_L(Liquido)	+217°C


	- Tempo (min a max) (T)_L)	60 - 150 secondi
Temperatura massima (T)_P)		260 +0/-5°C
Tempo entro 5°C dalla temperatura massima effettiva (T)_P)		20-40 secondi
Tasso di riduzione		6°C/secondo Max
Tempo 25°C al picco Temperatura (T)_P)		8 minuti al massimo.

Dimensione del nastro portante varistor a più strati:

Dimensione EIA (EIAJ)	0603 (1608)
Il simbolo	Inch	Diametro
A	0.315±0.012	8.00±0.30
B	0.138±0.002	3.50±0.05
C	0.069±0.002	1.75±0.10
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	0.079±0.002	4.00±0.10
P2	0.079±0.002	2.00±0.05
W	0.041±0.006	10,05±0.15
L	0.075±0.006	1.90±0.15
T	0.037±0.002	0.95±0.05

Quantità di prodotti contenuti nel pacchetto:

SIZE EIA

(La Commissione europea

0603

(1608)

Quantità di imballaggio standard (PCS/rulli)

4,000

SMD 0603 Surface Mount Varistor SV0603N300G0A Per notebook Telefono cellulare PDA 3
