Name: 1206 Varistor SV1206N220G0A per schede madre per notebook
Brand: SOCAY
SKU: SV1206N220G0A
Rating: 4.5 (173 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

nome componente: Chip Varistor a più strati

Confezione dei componenti: SMD1206

Tensione di funzionamento massima in corrente continua: 22V

Vv (min.): 26.4V

Vv (massimo): 33V

Corrente massima di picco attraverso il varistor: 72 V

Picco di corrente massimo: 100A

Tensione di funzionamento massima AC: 17V

Evidenziare:

1206 Varistor a chip a più strati

Notebook multilayer chip varistor

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH RoHS ISO

Numero di modello: SV1206N220G0A

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

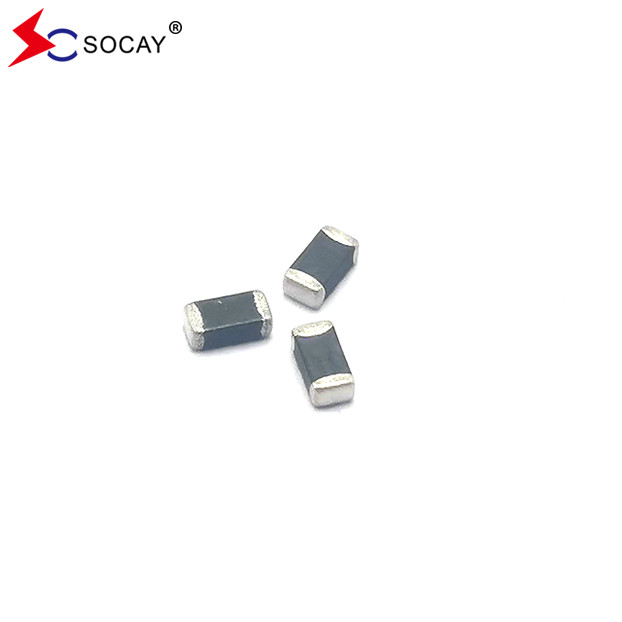

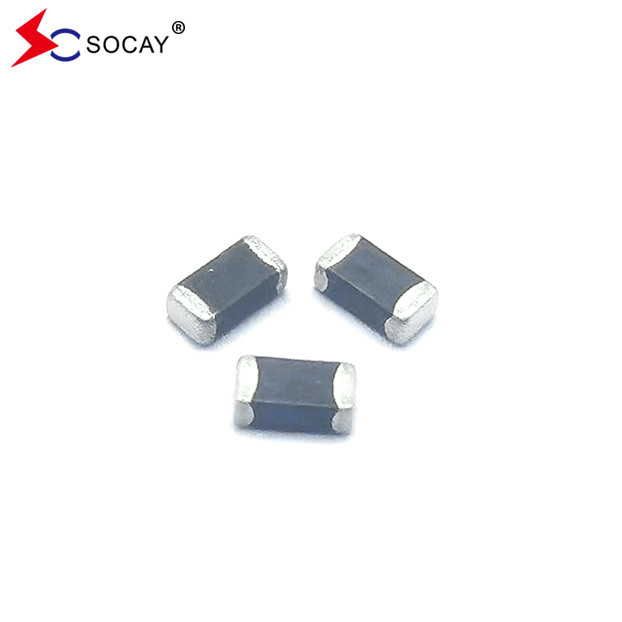

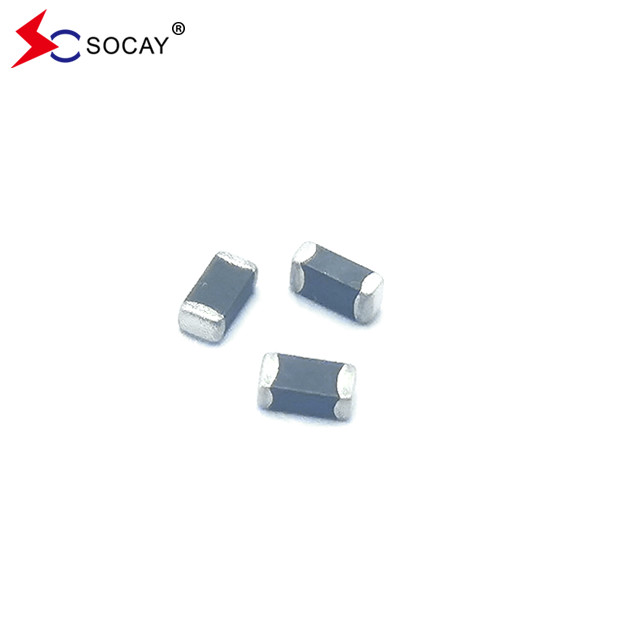

1206 Varistor SV1206N220G0A per schede madre per notebook

Descrizione di prodotto

1206 Varistor a chip a più strati SV1206N220G0A Applicazione per scheda madre, notebook

Varistor a chip a più stratiDATASHEET:SV1206N220G0A_v209.1.pdf

Descrizione:
Il chip multilayer Varistor SV1206N220G0A è basato su una tecnologia di fabbricazione multilayer.compresi quelli specificati nella IEC 61000-4-2 o in altre norme utilizzate per la conformità elettromagnetica (EMC)L'SV1206N220G0A è tipicamente applicato per proteggere i circuiti integrati e altri componenti a livello di scheda di circuito.

Varistor a chip a più stratiCaratteristiche elettriche (25±5°C):

Il simbolo	Minimo	Tipico	Massimo	Unità
VRMS	️	️	17	V.
VDC	️	️	22	V.
VV	26.4	️	33	V.
VC	️	️	72	V.
IMAX	️	️	100	A
Wmax	️	️	0.5	W

VRMS - tensione di funzionamento AC massima che il varistor può mantenere e non può superare la corrente di fuga di 10μA.

VDC - tensione massima di funzionamento CC che il varistor può mantenere e non superare la corrente di fuga di 10μA.

VV - tensione attraverso il dispositivo misurata a corrente continua di 1mA.

Equivalente a VB tensione di rottura.

VC - corrente massima di picco attraverso il varistor con forma d'onda di 8/20μs e corrente di impulso di 5A.

Imax - corrente massima di picco che può essere applicata con una forma d'onda di 8/20 μs senza guasto del dispositivo.

Wmax - Energia massima che può essere dissipata con la forma d'onda di 10/1000μs senza guasto del dispositivo.

Varistor a chip a più stratiCaratteristiche:

Rectangolo, serie di dimensioni per componenti di montaggio a superficie di circuiti integrati o di circuiti stampati ibridi
Esistono numerosi materiali per la produzione di elettrodi laterali, particolarmente adatti per la tecnologia di montaggio superficiale per la solderabilità e la resistenza al calore di saldatura dei severi requisiti
Risposta rapida (< 1ns)
Corrente di perdita bassa, tensione di fissaggio bassa
Adatti per la saldatura a reazione, la saldatura a onde e la saldatura a mano ad aria calda

Varistor a chip a più stratiApplicazioni:

Applicazione per schede madre, notebook, cellulari, PDA, dispositivi portatili, DSC, DV, scanner e set-top box... ecc.
Adatto per il pulsante, la linea di alimentazione e la protezione da sovratensione a bassa frequenza.

Varistor a chip a più strati Costruzione e dimensioni:
1206 Varistor SV1206N220G0A per schede madre per notebook 0

Dimensione EIA (EIAJ)	Lunghezza (L)		Larghezza (W)		Spessore (T)
	Inch	Diametro	Inch	Diametro	Inch	Diametro
1206 (3216)	0.126±0.012	3.20±0.30	0.063±0.012	1.60±0.30	0.071 Max	1.80 Max

Varistor a chip a più strati Saldatura IR:

Il riscaldamento rapido, il riscaldamento parziale o il raffreddamento rapido possono facilmente causare un difetto del componente.La saldatura IR ha i rendimenti più elevati a causa dei tassi di riscaldamento controllati e dei tempi di saldatura liquida. Assicurarsi che l'elemento non è sottoposto a un gradiente termico più ripido di 4 gradi al secondo. 2 gradi al secondo è il gradiente ideale. Durante il processo di saldatura,il pre-riscaldamento entro 100 gradi della temperatura massima della saldatura è essenziale per ridurre al minimo lo shock termico.

Raccomandazioni di saldatura:

Precalore
- La velocità di aumento della temperatura è suggerita di 2~4 °C/s
- Il tempo di riscaldamento appropriato è compreso tra 60 e 120 secondi.
Riscaldamento
- Attenzione all'aumento improvviso della temperatura, in quanto potrebbe peggiorare la capacità di saldatura.
- Impostare la temperatura del perno nell'intervallo da 215 °C a 225 °C.
Frigorifero
- Attenzione al raffreddamento lento, in quanto può causare lo spostamento della posizione del componente.

Varistor a chip a più strati Ambiente&Test di affidabilità:

Caratteristica	Metodo di prova e descrizione
Immagazzinamento ad alta temperatura	Il campione deve essere sottoposto a 125 ± 2 °C per 1000 ± 2 ore in un bagno termostatico senza carico e quindi conservato a temperatura ambiente e umidità per 1-2 ore.La variazione della tensione del varistore deve essere entro il 10%.
Ciclo di temperatura	Il ciclo di temperatura della temperatura specificata deve essere ripetuto cinque volte e quindi conservato a temperatura ambiente e umidità per una o due ore.La variazione della tensione del varistore deve essere entro il 10% e devono essere esaminati i danni meccanici..	Passo	Temperatura	Periodo
		1	-40±3°C	30 minuti ± 3
		2	Temperatura ambiente	1 o 2 ore
		3	125 ± 2°C	30 minuti ± 3
		4	Temperatura ambiente	1 o 2 ore
Carico ad alta temperatura	Dopo aver applicato continuamente la tensione massima ammissibile a 85°C per 1000 ore, il campione deve essere conservato a temperatura ambiente e umidità per una o più ore,la variazione della tensione del varistor deve essere entro il 10%.
Carico termico umido/ Carico di umidità	Il campione deve essere sottoposto ad un ambiente a 40°C,90-95%RH e alla tensione massima ammissibile applicata per 1000 ore, quindi conservato a temperatura ambiente e umidità per una o due ore.La variazione della tensione del varistore deve essere entro il 10%.
Immagazzinamento a bassa temperatura	Il campione deve essere sottoposto a -40°C, senza carico per 1000 ore e quindi conservato a temperatura ambiente per una o due ore.

Quantità di prodotti contenuti nel pacchetto di registrazione:

SIZE EIA(La Commissione europea

1206

(3216)

Quantità di imballaggio standard (PCS/rulli)

3,000

1206 Varistor SV1206N220G0A per schede madre per notebook 2
