Name: Suppressori di sovratensione tiristor a bassa capacità TSS Componente semiconduttore P0640SB
Brand: SOCAY
SKU: P0640SB
Rating: 4.9 (175 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Parole chiave: DIODI

Pacco: DO-214AA/SMB

Applicazione: schede di circuiti di protezione;

Tipo di montaggio: Quantità di superficie

VDRM (min.): 58V

IDRM: 5 μA

Vs @100V/μS (massimo): 77V

È (Max.): 800mA

Vt @It=2.2A (massimo): 4V

(Max.): 2.2A

C0 @1MHz,2V Bias (Tipo.): 60 pF

Evidenziare:

Suppressori di sovratensione tiristori TSS

Suppressori di sovratensione dei tiristori a bassa capacità

P0640SB

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH,RoHS,ISO

Numero di modello: P0640SB

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Imballaggi particolari: Rulli di nastro, in massa

Tempi di consegna: 1-3 settimane

Galleria

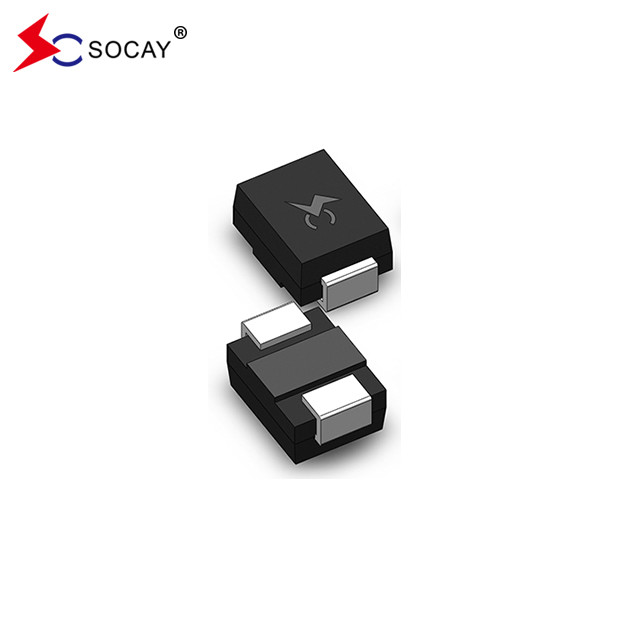

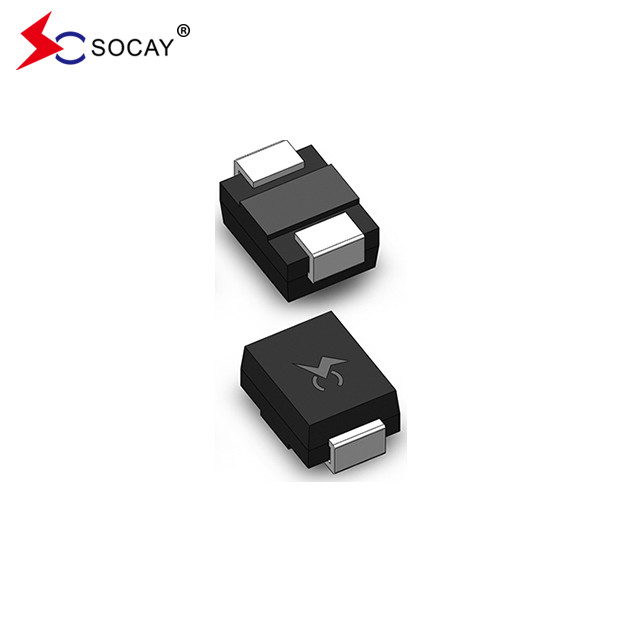

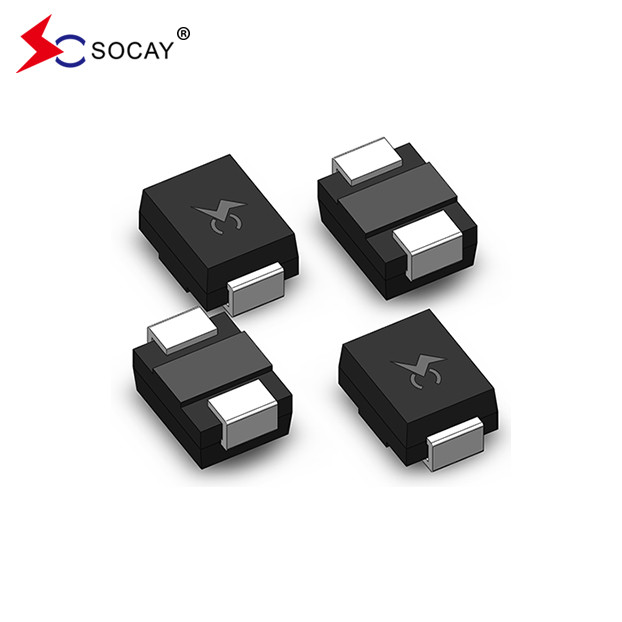

Suppressori di sovratensione tiristor a bassa capacità TSS Componente semiconduttore P0640SB

Descrizione di prodotto

Suppressori di sovratensione tiristor a bassa capacità TSS Componente semiconduttore P0640SB

DATASHEET:PXXX0SB_v2103.1.pdf

Numero della parte	Marcatura	V._DRM@ Io_DRM= 5 μA	VS ① @100V/μS	V._T @ Io_T=2,2A	Io..._S	Io..._T	Io..._H	C0 2 @ 1MHz, 2V bias
		V.min	V.massimo	V.massimo	mAmassimo	Amassimo	mAmin	pF tipico
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Nota: 1 Vs è misurato a 100 KV/s. 2 La capacità fuori stato è misurata in V_DC=2V, V_RMS=1V, f=1MHz.

Suppressori di sovratensione tiristor a bassa capacità TSS Componente semiconduttore P0640SB 0

Introduzione:

I sistemi TSS sono caratterizzati da una conduttività precisa, una risposta rapida, un'elevata capacità di assorbimento delle onde, una simmetria biassiale e un'elevata affidabilità.

Principio di funzionamento

Quando è collegato in parallelo a un circuito e il dispositivo non si muove, il valore della resistenza è elevato e può essere considerato un circuito aperto con scarso o nessun effetto sul circuito.Quando c' è un polso anormaleQuando la tensione anormale scompare, ritorna allo stato di alta resistenza e il circuito funziona normalmente.

Parametro	Definizione
Io..._S	Corrente di cambio- corrente massima necessaria per passare allo stato acceso
Io..._DRM	Corrente di perdita- corrente massima di picco in stato di disattivazione, misurata a V_DRM
Io..._H	Corrente di tenuta- corrente minima necessaria per mantenere lo stato
Io..._T	Corrente in stato attivo- corrente continua massima nominale in stato attivo
V._S	Voltaggio di commutazione- tensione massima prima dell'accensione
V._DRM	Tensione di picco fuori stato- tensione massima che può essere applicata mantenendo lo stato spento
V._T	Voltaggio in stato attivo- tensione massima misurata alla corrente nominale in stato attivo
C₀	Capacità fuori stato- capacità tipica misurata allo stato di spegnimento

Serie	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Io..._TSM 50/60 Hz	di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Un minuto.	Un minuto.		Un minuto.	Un minuto.	Un minuto.	Amin	Un minuto.	Ampere/μs max.
B	250	250		150	100	80	100	30	500
Nota: Forma d'onda della corrente in μs Forma d'onda della tensione in μs			- corrente nominale di impulso massimo (I)_PP) è ripetitivo e garantito per tutta la vita del prodotto. - Io..._PPper le qualifiche applicabili nell'intervallo di temperatura da -40 °C a +85 °C - Il dispositivo deve essere inizialmente in equilibrio termico a -40°C < T_J< + 150°C

Blocco di tensione ad alta temperatura	80% VDRM nominale (VAC Peak) +125°C o +150°C, materiale a piombo Lega di rame tensione ad alta temperatura bloccante 504 o 1008 ore MIL-STD-750 (Metodo 1040) JEDEC, JESD22-A-101

Cicli di temperatura	-65°C a +150°C, 15 min. di sosta, 10 fino a 100 cicli.

Temperatura e umidità pregiudicate	52 VDC (+85°C) 85%RH, 504 fino a 1008 ore EIA/ JEDEC, JESD22-A-101
Immagazzinamento ad alta temperatura	+150°C 1008 ore. MIL-STD-750 (Metodo 1031) JEDEC, JESD22-A-101
Immagazzinamento a bassa temperatura	-65°C, 1008 ore.
Shock termico	0°C a +100°C, 5 min. di sospensione, 10 sec. di trasferimento, shock termico 10 cicli.
Autoclave (Prove della pentola a pressione)	+121°C, 100%RH, 2 atm, 24 ore fino a 168 ore.
Resistenza al calore della saldatura	+260°C, 30 secondi.
Livello di sensibilità all'umidità	85% RH, +85°C, 168 ore, 3 cicli di riflusso Livello (+260°C Picco).

Materiale di piombo	Leghe di rame
Terminale	100% rivestito di latta opaca
Materiale del corpo	Epoxidi riconosciuti UL con classificazione di infiammabilità 94V-0

Numero della parte	Confezione dei componenti	Quantità	Imballaggio Opzione	Specifica dell'imballaggio
Pxxx0SB	DO-214AA	2500	Nastro e bobina - 12mm/13′′ nastro	EIA -481 - D

Suppressori di sovratensione tiristor a bassa capacità TSS Componente semiconduttore P0640SB 1

Suppressori di sovratensione tiristor a bassa capacità TSS Componente semiconduttore P0640SB 2

Suppressori di sovratensione tiristor a bassa capacità TSS Componente semiconduttore P0640SB 3

Suppressori di sovratensione tiristor a bassa capacità TSS Componente semiconduttore P0640SB 4
