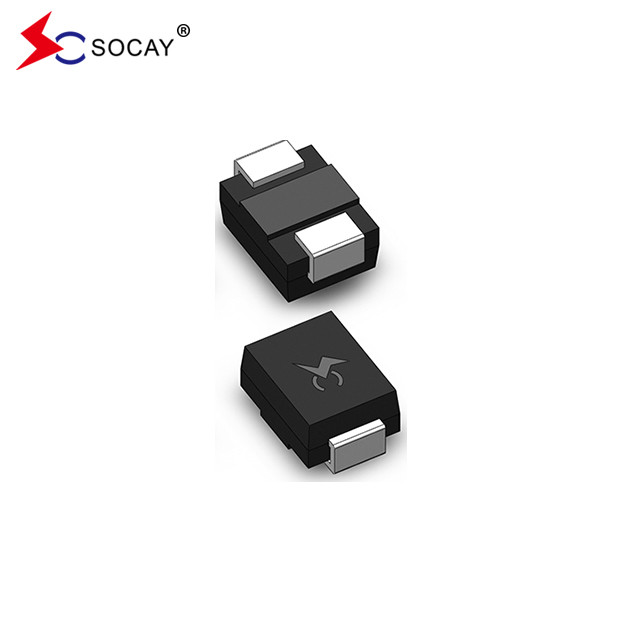

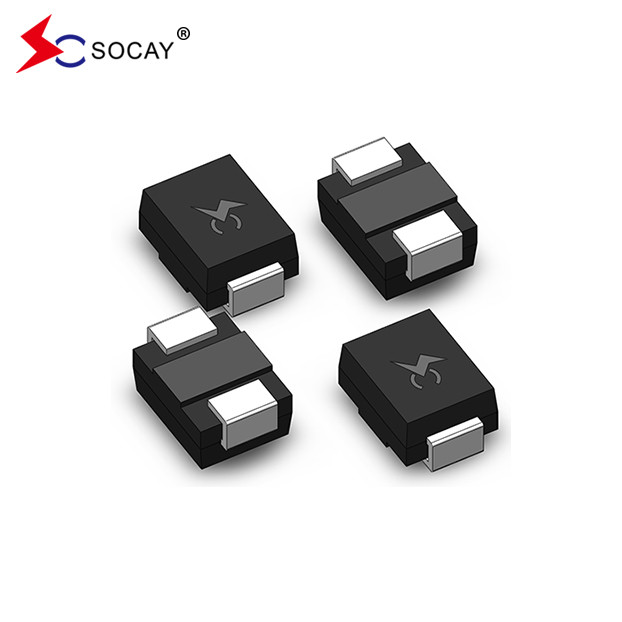

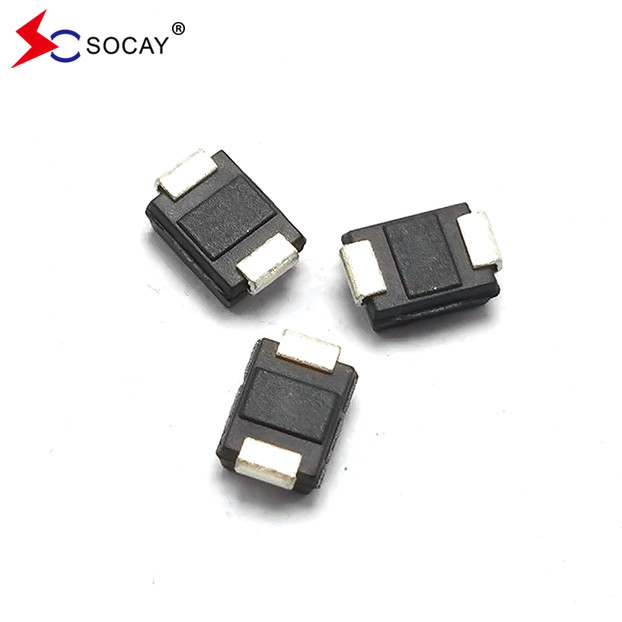

SOCAY P0720SB 4KV Tiristori soppressori di sovratensione Dispositivi di protezione 150A 65V SMD Tiristore
DATASHEET:PXXX0SB_v2103.1.pdf
| Numero della parte |
Marcatura |
V.DRM@ IoDRM= 5 μA |
VS ①
@100V/μS
|
V.T @ IoT=2,2A |
Io...S |
Io...T |
Io...H |
C0 2
@ 1MHz, 2V bias
|
| |
|
V.min |
V.massimo |
V.massimo |
mAmassimo |
Amassimo |
mAmin |
pF tipico |
| P0080SB |
P008B |
6 |
25 |
4 |
800 |
2.2 |
50 |
80 |
| P0300SB |
P03B |
25 |
40 |
4 |
800 |
2.2 |
50 |
80 |
| P0640SB |
P06B |
58 |
77 |
4 |
800 |
2.2 |
150 |
80 |
| P0720SB |
P07B |
65 |
88 |
4 |
800 |
2.2 |
150 |
75 |
| P0900SB |
P09B |
75 |
98 |
4 |
800 |
2.2 |
150 |
70 |
| P1100SB |
P11B |
90 |
130 |
4 |
800 |
2.2 |
150 |
70 |
| P1300SB |
P13B |
120 |
160 |
4 |
800 |
2.2 |
150 |
65 |
| P1500SB |
P15B |
140 |
180 |
4 |
800 |
2.2 |
150 |
65 |
| P1800SB |
P18B |
170 |
220 |
4 |
800 |
2.2 |
150 |
65 |
| P2300SB |
P23B |
190 |
260 |
4 |
800 |
2.2 |
150 |
60 |
| P2600SB |
P26B |
220 |
300 |
4 |
800 |
2.2 |
150 |
60 |
| P3100SB |
P31B |
275 |
350 |
4 |
800 |
2.2 |
150 |
50 |
| P3500SB |
P35B |
320 |
400 |
4 |
800 |
2.2 |
150 |
50 |
| P4200SB |
P42B |
400 |
520 |
4 |
800 |
2.2 |
150 |
40 |
|
Nota:
1 Vs è misurato a 100 KV/s.
2 La capacità fuori stato è misurata in VDC=2V, VRMS=1V, f=1MHz.
|
Descrizione:
La serie PXXX0SB è progettata per proteggere le apparecchiature a banda larga come modem, line card, CPE e DSL da dannosi transitori di sovra-tensione.La serie fornisce una soluzione di montaggio superficiale che consente alle apparecchiature di soddisfare gli standard normativi globali.
Vantaggi dei tubi di scarica a semiconduttori:
1. prima della rottura, è equivalente a un circuito aperto, la resistenza di isolamento è molto grande e la corrente di perdita è molto piccola;
2. ha caratteristiche di simmetria a due vie;
3La velocità di risposta è molto bassa.
4La tensione di rottura ha una buona consistenza.
Svantaggi dei tubi di scarica a semiconduttori:
1Rispetto ai tubi di scarico in ceramica, il flusso è inferiore, di poche centinaia di A;
2La tensione di rottura ha solo alcuni valori specifici;
3La capacità è grande, da decine a centinaia di pF.
Svantaggi dei tubi di scarica a semiconduttori:
1Rispetto ai tubi di scarico in ceramica, il flusso è inferiore, di poche centinaia di A;
2La tensione di rottura ha solo alcuni valori specifici;
3La capacità è grande, da decine a centinaia di pF.
| Parametro |
Definizione |
| Io...S |
Corrente di cambio- corrente massima necessaria per passare allo stato acceso |
| Io...DRM |
Corrente di perdita- corrente massima di picco in stato di disattivazione, misurata a VDRM |
| Io...H |
Corrente di tenuta- corrente minima necessaria per mantenere lo stato |
| Io...T |
Corrente in stato attivo- corrente continua massima nominale in stato attivo |
| V.S |
Voltaggio di commutazione- tensione massima prima dell'accensione |
| V.DRM |
Tensione di picco fuori stato- tensione massima che può essere applicata mantenendo lo stato spento |
| V.T |
Voltaggio in stato attivo- tensione massima misurata alla corrente nominale in stato attivo |
| C0 |
Capacità fuori stato- capacità tipica misurata allo stato di spegnimento |
| Serie |
2/10 μS1 |
8/20 μS1 |
10/160 μS1 |
10/560 μS1 |
10/1000 μS1 |
5/310 μS1 |
Io...TSM
50/60 Hz
|
di/dt |
| |
2/10 μS2 |
1.2/50 μS2 |
10/160 μS2 |
10/560 μS2 |
10/1000 μS2 |
10/700 μS2 |
|
|
| |
Un minuto. |
Un minuto. |
Un minuto. |
Un minuto. |
Un minuto. |
Amin |
Un minuto. |
Ampere/μs max. |
| B |
250 |
250 |
150 |
100 |
80 |
100 |
30 |
500 |
|
Nota:
- Forma d'onda della corrente in μs
- Forma d'onda della tensione in μs
|
- corrente nominale di impulso massimo (I)PP) è ripetitivo e garantito per tutta la vita del prodotto.
- Io...PPper le qualifiche applicabili nell'intervallo di temperatura da -40 °C a +85 °C
- Il dispositivo deve essere inizialmente in equilibrio termico a -40°C < TJ< + 150°C
|
| Blocco di tensione ad alta temperatura |
80% VDRM nominale (VAC Peak) +125°C o +150°C, materiale a piombo Lega di rame Blocco tensione ad alta temperatura 504 o 1008 ore MIL-STD-750 (Metodo 1040) JEDEC, JESD22-A-101 |
|
| |
|
|
| Cicli di temperatura |
-65°C a +150°C, 15 min. di sosta, 10 fino a 100 cicli. |
|
| |
|
|
| Temperatura e umidità pregiudicate |
52 VDC (+85°C) 85%RH, 504 fino a 1008 ore EIA/ JEDEC, JESD22-A-101 |
|
| Immagazzinamento ad alta temperatura |
+ 150°C 1008 ore. MIL-STD-750 (Metodo 1031) JEDEC, JESD22-A-101 |
|
| Immagazzinamento a bassa temperatura |
-65°C, 1008 ore. |
|
| Shock termico |
0°C a +100°C, 5 min. di sospensione, 10 sec. di trasferimento, shock termico 10 cicli. |
|
| Autoclave (Prove della pentola a pressione) |
+ 121°C, 100%RH, 2 atm, 24 ore fino a 168 ore. |
|
| Resistenza al calore della saldatura |
+260°C, 30 secondi. |
|
| Livello di sensibilità all'umidità |
85% RH, +85°C, 168 ore, 3 cicli di reflusso Livello (+260°C Picco). |
|
| Materiale di piombo |
Leghe di rame |
|
| Terminale |
100% rivestito di latta opaca |
|
| Materiale del corpo |
Epoxidi riconosciuti UL con classificazione di infiammabilità 94V-0 |
|
| Numero della parte |
Confezione dei componenti |
Quantità |
Imballaggio Opzione |
Specifica dell'imballaggio |
|
| Pxxx0SB |
DO-214AA |
2500 |
Nastro e bobina - 12mm/13′′ nastro |
EIA -481 - D |
|
Caratteristiche del prodotto
Eccellente capacità di assorbimento di un'impennata transitoria
Risposta rapida alla tensione di sovratensione
Elimina la sovra tensione causata da transienti in rapida crescita
Tecnologia del silicio allo stato solido, non degenerante
Applicazione
Linea audio/video
Rete e telecomunicazioni
Linee di trasmissione e sistemi di sicurezza
Porte seriali
