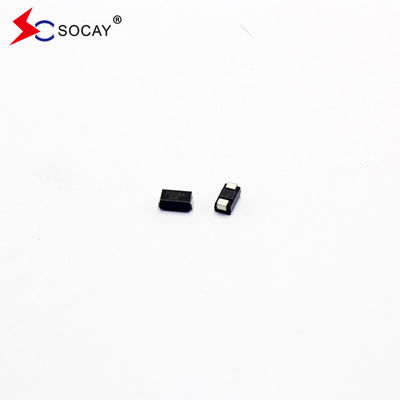

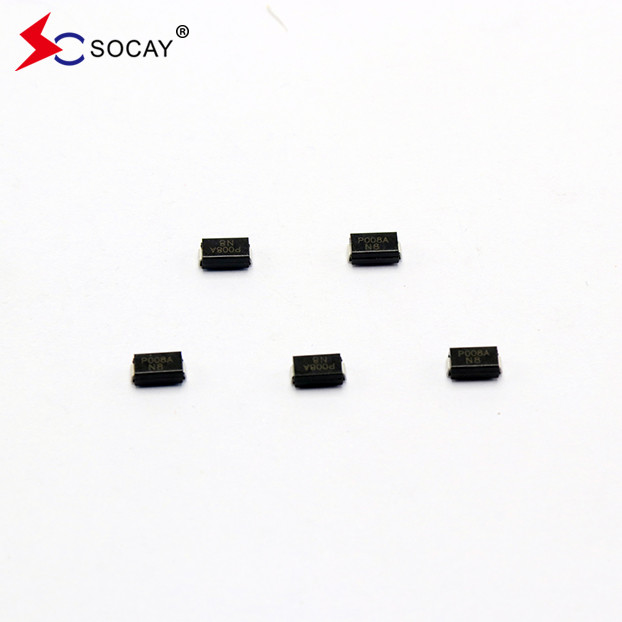

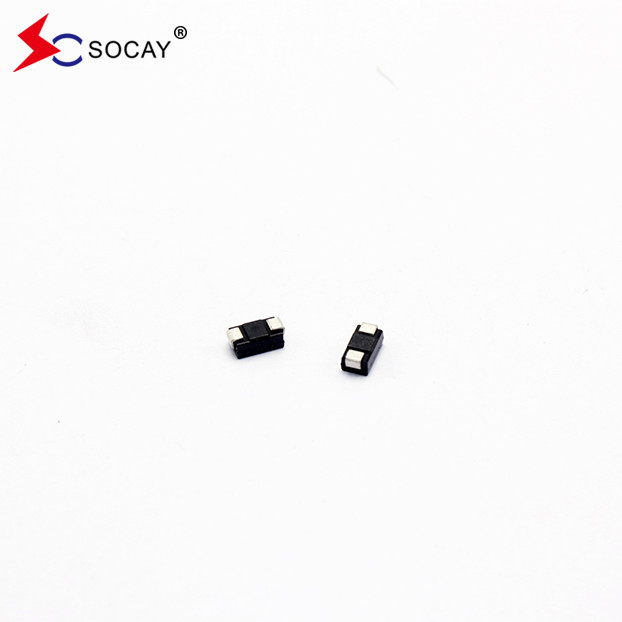

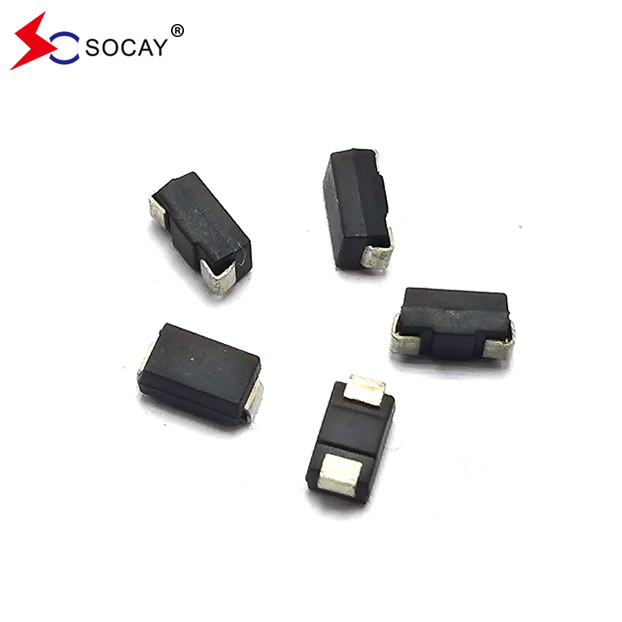

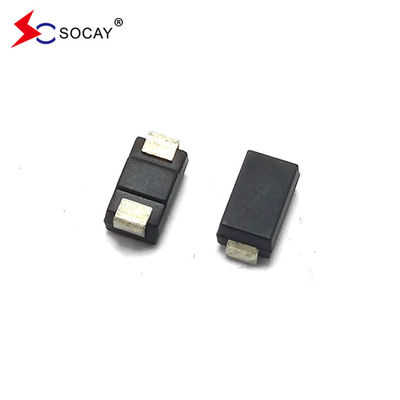

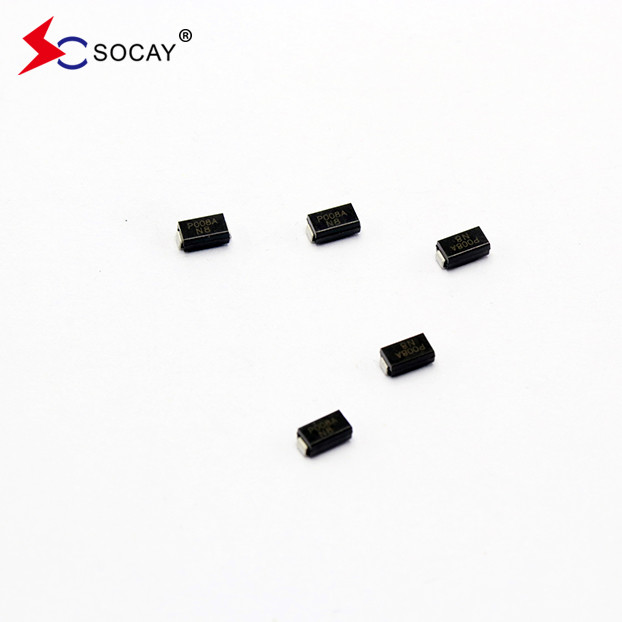

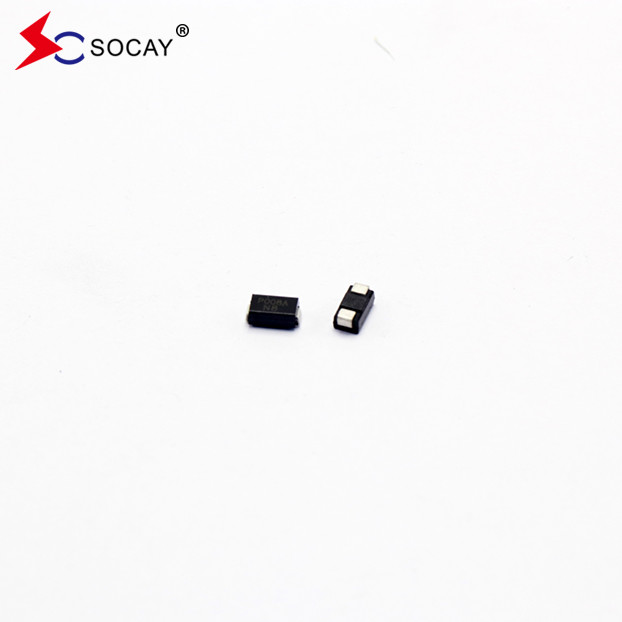

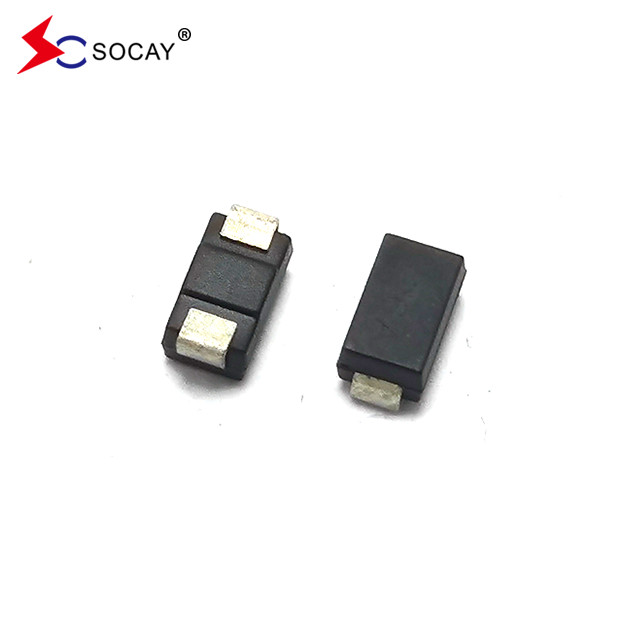

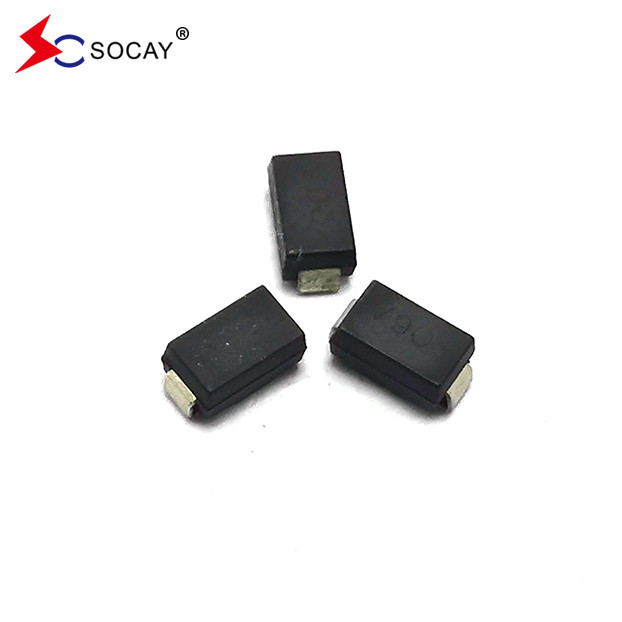

TSS Tiristori soppressori di ondata P0080TB Componente semiconduttore DO-214AC SMA
DATASHEET:PXXX0TB_v2101.2.pdf
Parte della scheda dati come segue
| Numero della parte | Marcatura |
V.DRM @ IoDRM= 5 μA
|
V.S① @100V/μS |
Io...S |
V.T @ IoT=2,2A |
Io...T | Io...H |
C0② @ 1MHz, 2Vbias |
| V. Min. | V. Mascia. | mA Mascia. | V. massimo. | Amassimo. | mA min. | pFtipico. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | P07B | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | P15B | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | P18B | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | P23B | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
Nota: 1 VSè misurato a 100 KV/s; 2 La capacità fuori stato è misurata in VDC=2V, VRMS=1V, f=1MHz. |
||||||||
![]()
Caratteristiche:
L'impostazione del supporto superficiale ottimizza l'utilizzo dello spazio della tavola
Reagire rapidamente ad elevate tensioni transitorie
| Parametro | Il simbolo | Valore | Unità |
| Intervallo di temperatura di stoccaggio | Tstg | -60 a +150 | °C |
| Intervallo di temperatura delle giunzioni di funzionamento | Tj | -40 a +150 | °C |
| Corrente di impulso di picco ripetitiva | Io...PP | 80 | A |
| Parametro | Definizione |
| Io...S | Corrente di cambio- corrente massima necessaria per passare allo stato acceso |
| Io...DRM | Corrente di perdita- corrente massima di picco in stato di disattivazione, misurata a VDRM |
| Io...H | Corrente di tenuta- corrente minima necessaria per mantenere lo stato |
| Io...T | Corrente in stato attivo- corrente continua massima nominale in stato attivo |
| V.S | Voltaggio di commutazione- tensione massima prima dell'accensione |
| V.DRM | Tensione di picco fuori stato- tensione massima che può essere applicata mantenendo lo stato spento |
| V.T | Voltaggio in stato attivo- tensione massima misurata alla corrente nominale in stato attivo |
| C0 | Capacità fuori stato- capacità tipica misurata allo stato di spegnimento |
![]()
![]()
![]()
![]()
Dettagli dell'imballaggio
| Disegno | Fabbricazione a base di fibre sintetiche | Per cartone (pcs) | Diametro del rullo (mm) | |
| Registrazione | 5,000 | 80,000 | 330 |
Metodo di selezione
1Per conoscere il prodotto del cliente, tensione di funzionamento, porta di applicazione, livello di protezione.
2"Voltaggio di interruzione > Voltaggio di funzionamento CC del circuito.
3"Selezionare il valore di capacità e la portata del dispositivo in base alla porta di applicazione e al livello di protezione.
