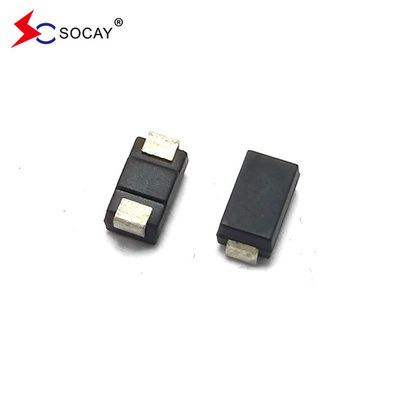

TSS Protezione contro le sovratensioni del tiristore DO-214AA P0720TB @10/700μs 3/4KV
DATASHEET:PXXX0TB_v2101.2.pdf
Thyristor Surge Protector DO-214AA P0720TB Thyristor è un tipo di componente semiconduttore.T1/E1, xDSL, PBX e altro ancora.
| Numero della parte |
Marcatura |
V.DRM
@ IoDRM= 5 μA
|
V.S①
@100V/μS
|
Io...S |
V.T
@ IoT=2,2A
|
Io...T |
Io...H |
C0②
@ 1MHz, 2Vbias
|
| |
|
V. Min. |
V. Mascia. |
mA Mascia. |
V. massimo. |
Amassimo. |
mA min. |
pFtipico. |
| P0080TB |
P008B |
6 |
25 |
800 |
4 |
2.2 |
50 |
130 |
| P0220TB |
P22B |
15 |
30 |
800 |
4 |
2.2 |
50 |
120 |
| P0300TB |
P03B |
25 |
40 |
800 |
4 |
2.2 |
50 |
120 |
| P0640TB |
P06B |
58 |
77 |
800 |
4 |
2.2 |
120 |
80 |
| P0720TB |
P07B |
66 |
87 |
800 |
4 |
2.2 |
120 |
75 |
| P0900TB |
P09B |
75 |
98 |
800 |
4 |
2.2 |
120 |
70 |
| P1100TB |
P11B |
90 |
130 |
800 |
4 |
2.2 |
120 |
70 |
| P1300TB |
P13B |
120 |
160 |
800 |
4 |
2.2 |
120 |
60 |
| P1500TB |
P15B |
140 |
180 |
800 |
4 |
2.2 |
120 |
55 |
| P1800TB |
P18B |
170 |
220 |
800 |
4 |
2.2 |
120 |
50 |
| P2300TB |
P23B |
190 |
260 |
800 |
4 |
2.2 |
120 |
50 |
| P2600TB |
P26B |
220 |
300 |
800 |
4 |
2.2 |
120 |
45 |
| P3100TB |
P31B |
275 |
350 |
800 |
4 |
2.2 |
120 |
45 |
| P3500TB |
P35B |
320 |
400 |
800 |
4 |
2.2 |
150 |
40 |
|
Nota:
1 VSè misurato a 100 KV/s;
2 La capacità fuori stato è misurata in VDC=2V, VRMS=1V, f=1MHz.
|
Vantaggi dei tubi di scarica a semiconduttori:
1. prima della rottura, è equivalente a un circuito aperto, la resistenza di isolamento è molto grande, e la corrente di perdita è molto piccola;
2. ha caratteristiche di simmetria a due vie;
3La velocità di risposta è molto bassa.
4La tensione di rottura ha una buona consistenza.
Svantaggi dei tubi di scarica a semiconduttori:
1Rispetto ai tubi di scarico in ceramica, il flusso è inferiore, di poche centinaia di A;
2La tensione di rottura ha solo alcuni valori specifici;
3La capacità è grande, da decine a centinaia di pF.
Selezione dei tubi di scarica dei semiconduttori:
Quando si sceglie un TSS, si devono generalmente seguire i seguenti principi:
1. Selezione della tensione di taglio VDRM: la tensione di taglio deve essere superiore alla tensione di funzionamento massima del circuito protetto;
2. Selezione della tensione di transizione VBO: la tensione di transizione deve essere inferiore alla tensione massima di picco transitorio che l'apparecchiatura può sopportare;
3- Selezione della corrente di tenuta IH: la corrente di tenuta deve essere superiore alla corrente di funzionamento e alla corrente di cortocircuito dell'apparecchiatura;
4. Selezione della capacità parassitaria C: la capacità parassitaria è selezionata in base alla perdita di inserimento consentita dal circuito o alla frequenza di trasmissione del segnale;
5Selezione della corrente di sovratensione: sono selezionati diversi livelli di corrente di sovratensione in base ai requisiti del circuito o agli standard di prova di sovratensione.
Descrizione:
I tiristori della serie PXXX0TB sono un tipo di componente semiconduttore. Sono progettati per applicazioni,modem, telefoni, line card, segreteria telefonica, fax, SLIC, T1/E1, xDSL, PBX e altro ancora.
Caratteristiche:
|
u Eccellente capacità di assorbimento di un'ondata di corrente transitorio
u Risposta rapida alla tensione di sovratensione (ns Livello)
u Elimina la sovratensione causata da transienti in rapido aumento
u Livello di sensibilità all'umidità: Livello 1
u Peso 69 mg (approssimativo)
u Non degenerativo
|
| Parametro |
Il simbolo |
Valore |
Unità |
| Intervallo di temperatura di stoccaggio |
Tstg |
-60 a +150 |
°C |
| Intervallo di temperatura delle giunzioni di funzionamento |
Tj |
-40 a +150 |
°C |
| Corrente di impulso di picco ripetitiva |
Io...PP |
80 |
A |
| Parametro |
Definizione |
| Io...S |
Corrente di cambio- corrente massima necessaria per passare allo stato acceso |
| Io...DRM |
Corrente di perdita- corrente massima di picco in stato di disattivazione, misurata a VDRM |
| Io...H |
Corrente di tenuta- corrente minima necessaria per mantenere lo stato |
| Io...T |
Corrente in stato attivo- corrente continua massima nominale in stato attivo |
| V.S |
Voltaggio di commutazione- tensione massima prima dell'accensione |
| V.DRM |
Tensione di picco fuori stato- tensione massima che può essere applicata mantenendo lo stato spento |
| V.T |
Voltaggio in stato attivo- tensione massima misurata alla corrente nominale in stato attivo |
| C0 |
Capacità fuori stato- capacità tipica misurata allo stato di spegnimento |
| Disegno |
Fabbricazione a base di fibre sintetiche |
Per cartone (pcs) |
Diametro del rullo (mm) |
|
| Registrazione |
5,000 |
80,000 |
330 |
|
