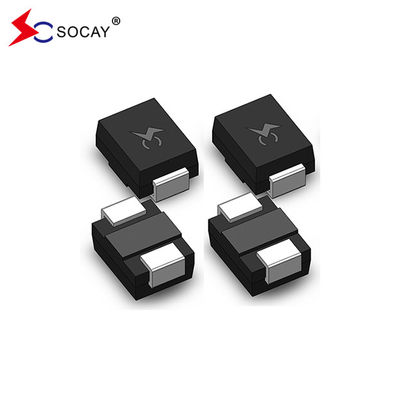

P0080SA @10/700μS,2KV Suppressori di sovratensione a tiristore montati in superficie (TSS)
DATASHEET:PXXX0SA_v2103.1.pdf
Numero della parte | Marcatura | V.DRM@ IoDRM= 5 μA |
VS ① @100V/μS |
V.T @ IoT=2,2A | Io...S | Io...T | Io...H |
C0 2 @ 1MHz, 2V bias |
V.min | V.massimo | V.massimo | mAmassimo | Amassimo | mAmin | pFtipico | ||
P0080SA | P008A | 6 | 25 | 4 | 800 | 2.2 | 50 | 50 |
P0300SA | P03A | 25 | 40 | 4 | 800 | 2.2 | 50 | 70 |
P0640SA | P06A | 58 | 77 | 4 | 800 | 2.2 | 150 | 50 |
P0720SA | P07A | 65 | 88 | 4 | 800 | 2.2 | 150 | 50 |
P0900SA | P09A | 75 | 98 | 4 | 800 | 2.2 | 150 | 45 |
P1100SA | P11A | 90 | 130 | 4 | 800 | 2.2 | 150 | 45 |
P1300SA | P13A | 120 | 160 | 4 | 800 | 2.2 | 150 | 45 |
P1500SA | P15A | 140 | 180 | 4 | 800 | 2.2 | 150 | 40 |
P1800SA | P18A | 170 | 220 | 4 | 800 | 2.2 | 150 | 40 |
P2300SA | P23A | 190 | 260 | 4 | 800 | 2.2 | 150 | 35 |
P2600SA | P26A | 220 | 300 | 4 | 800 | 2.2 | 150 | 35 |
P3100SA | P31A | 275 | 350 | 4 | 800 | 2.2 | 150 | 30 |
P3500SA | P35A | 320 | 400 | 4 | 800 | 2.2 | 150 | 30 |
Nota: 1 Vs è misurato a 100 KV/s. 2 La capacità fuori stato è misurata in VDC=2V, VRMS=1V, f=1MHz. |
Descrizione:
La serie PXXX0SA è progettata per proteggere le apparecchiature a banda larga come modem, line card, CPE e DSL da dannosi transitori di sovratensione.
La serie fornisce una soluzione di montaggio superficiale che consente alle apparecchiature di soddisfare gli standard normativi globali.
Caratteristiche:
u Superamento di bassa tensione u bassa tensione in stato di funzionamento u Non degrada la capacità di sovraccarico dopo eventi di sovraccarico multipli entro il limite u Fallo cortocircuito quando la pressione supera i valori nominali u Capacità ridotta |
Norme globali applicabili:
u TIA-968-A U ITU K.20/21 Livello avanzato u ITU K.20/21 Livello di base u GR 1089 Edificio Inter u GR 1089 Edificio Inter u IEC 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
Parametro | Definizione |
Io...S | Corrente di cambio- corrente massima necessaria per passare allo stato acceso |
Io...DRM | Corrente di perdita- corrente massima di picco in stato di disattivazione, misurata a VDRM |
Io...H | Corrente di tenuta- corrente minima necessaria per mantenere lo stato |
Io...T | Corrente in stato attivo- corrente continua massima nominale in stato attivo |
V.S | Voltaggio di commutazione- tensione massima prima dell'accensione |
V.DRM | Tensione di picco fuori stato- tensione massima che può essere applicata mantenendo lo stato spento |
V.T | Voltaggio in stato attivo- tensione massima misurata alla corrente nominale in stato attivo |
C0 | Capacità fuori stato- capacità tipica misurata allo stato di spegnimento |
Serie | 2/10 μS1 | 8/20 μS1 | 10/160 μS1 | 10/560 μS1 | 10/1000 μS1 | 5/310 μS1 |
Io...TSM 50/60 Hz |
di/dt | |
2/10 μS2 | 1.2/50 μS2 | 10/160 μS2 | 10/560 μS2 | 10/1000 μS2 | 10/700 μS2 | ||||
Un minuto. | Un minuto. | Un minuto. | Un minuto. | Un minuto. | Amin | Un minuto. | Ampere/μs max. | ||
A | 150 | 150 | 90 | 50 | 45 | 50 | 20 | 500 | |
Nota:
|
- corrente nominale di impulso massimo (I)PP) è ripetitivo e garantito per tutta la vita del prodotto. - Io...PPper le qualifiche applicabili nell'intervallo di temperatura da -40 °C a +85 °C - Il dispositivo deve essere inizialmente in equilibrio termico a -40°C < TJ< + 150°C
|
Materiale di piombo | Leghe di rame | |
Terminale | 100% rivestito di latta opaca | |
Materiale del corpo | Epoxidi riconosciuti UL con classificazione di infiammabilità 94V-0 |
Numero della parte | Confezione dei componenti | Quantità | Imballaggio Opzione | Specifica dell'imballaggio | |
Pxxx0SA | DO-214AA | 2500 | Nastro e bobina - 12mm/13′′ nastro | EIA -481 - D |
