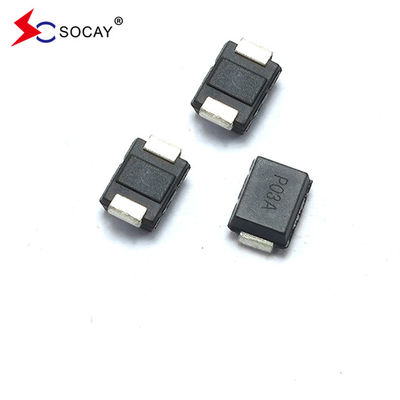

(TSS) P0080SB DO-214AA (SMB) Pacchetto VDRM 6V VS 25V Suppressori di ondata del tiristore Marcatura P008B
DATASHEET:PXXX0SB_v2103.1.pdf
Numero della parte | Marcatura | V.DRM@ IoDRM= 5 μA |
VS ① @100V/μS |
V.T @ IoT=2,2A | Io...S | Io...T | Io...H |
C0 2 @ 1MHz, 2V bias |
V.min | V.massimo | V.massimo | mAmassimo | Amassimo | mAmin | pF tipico | ||
P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
Nota: 1 Vs è misurato a 100 KV/s. 2 La capacità fuori stato è misurata in VDC=2V, VRMS=1V, f=1MHz. |
Riguardo al TSS
I sistemi TSS sono caratterizzati da una conduttività precisa, una risposta rapida, un'elevata capacità di assorbimento delle onde, una simmetria biassiale e un'elevata affidabilità.
Descrizione:
La serie PXXX0SB è progettata per proteggere le apparecchiature a banda larga come modem, line card, CPE e DSL da dannosi transitori di sovra-tensione.La serie fornisce una soluzione di montaggio superficiale che consente alle apparecchiature di soddisfare gli standard normativi globali.
Caratteristiche:
u Superamento di bassa tensione u bassa tensione in stato di funzionamento u Non degrada la capacità di sovraccarico dopo eventi di sovraccarico multipli entro il limite u Fallo cortocircuito quando la pressione supera i valori nominali u Capacità ridotta |
Parametro | Definizione |
Io...S | Corrente di cambio- corrente massima necessaria per passare allo stato acceso |
Io...DRM | Corrente di perdita- corrente massima di picco in stato di disattivazione, misurata a VDRM |
Io...H | Corrente di tenuta- corrente minima necessaria per mantenere lo stato |
Io...T | Corrente in stato attivo- corrente continua massima nominale in stato attivo |
V.S | Voltaggio di commutazione- tensione massima prima dell'accensione |
V.DRM | Tensione di picco fuori stato- tensione massima che può essere applicata mantenendo lo stato spento |
V.T | Voltaggio in stato attivo- tensione massima misurata alla corrente nominale in stato attivo |
C0 | Capacità fuori stato- capacità tipica misurata allo stato di spegnimento |
Serie | 2/10 μS1 | 8/20 μS1 | 10/160 μS1 | 10/560 μS1 | 10/1000 μS1 | 5/310 μS1 |
Io...TSM 50/60 Hz |
di/dt | |
2/10 μS2 | 1.2/50 μS2 | 10/160 μS2 | 10/560 μS2 | 10/1000 μS2 | 10/700 μS2 | ||||
Un minuto. | Un minuto. | Un minuto. | Un minuto. | Un minuto. | Amin | Un minuto. | Ampere/μs max. | ||
B | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
Nota:
|
- corrente nominale di impulso massimo (I)PP) è ripetitivo e garantito per tutta la vita del prodotto. - Io...PPper le qualifiche applicabili nell'intervallo di temperatura da -40 °C a +85 °C - Il dispositivo deve essere inizialmente in equilibrio termico a -40°C < TJ< + 150°C
|
Blocco di tensione ad alta temperatura | 80% VDRM nominale (VAC Peak) +125°C o +150°C, materiale a piombo Lega di rame Blocco tensione ad alta temperatura 504 o 1008 ore MIL-STD-750 (Metodo 1040) JEDEC, JESD22-A-101 | |
Cicli di temperatura | -65°C a +150°C, 15 min. di sosta, 10 fino a 100 cicli. | |
Temperatura e umidità pregiudicate | 52 VDC (+85°C) 85%RH, 504 fino a 1008 ore EIA/ JEDEC, JESD22-A-101 | |
Immagazzinamento ad alta temperatura | + 150°C 1008 ore. MIL-STD-750 (Metodo 1031) JEDEC, JESD22-A-101 | |
Immagazzinamento a bassa temperatura | -65°C, 1008 ore. | |
Shock termico | 0°C a +100°C, 5 min. di sospensione, 10 sec. di trasferimento, shock termico 10 cicli. | |
Autoclave (Prove della pentola a pressione) | +121°C, 100%RH, 2 atm, 24 ore fino a 168 ore. | |
Resistenza al calore della saldatura | +260°C, 30 secondi. | |
Livello di sensibilità all'umidità | 85% RH, +85°C, 168 ore, 3 cicli di riflusso Livello (+260°C Picco). |
Materiale di piombo | Leghe di rame | |
Terminale | 100% rivestito di latta opaca | |
Materiale del corpo | Epoxidi riconosciuti UL con classificazione di infiammabilità 94V-0 |
Numero della parte | Confezione dei componenti | Quantità | Imballaggio Opzione | Specifica dell'imballaggio | |
Pxxx0SB | DO-214AA | 2500 | Nastro e bobina - 12mm/13′′ nastro | EIA -481 - D |
Selezione dei tubi di scarica dei semiconduttori:
Quando si sceglie un TSS, si devono generalmente seguire i seguenti principi:
1. Selezione della tensione di taglio VDRM: la tensione di taglio deve essere superiore alla tensione di funzionamento massima del circuito protetto;
2. Selezione della tensione di transizione VBO: la tensione di transizione deve essere inferiore alla tensione massima di picco transitorio che l'apparecchiatura può sopportare;
3- Selezione della corrente di tenuta IH: la corrente di tenuta deve essere superiore alla corrente di funzionamento e alla corrente di cortocircuito dell'apparecchiatura;
4. Selezione della capacità parassitaria C: la capacità parassitaria è selezionata in base alla perdita di inserimento consentita dal circuito o alla frequenza di trasmissione del segnale;
5Selezione della corrente di sovratensione: sono selezionati diversi livelli di corrente di sovratensione in base ai requisiti del circuito o agli standard di prova di sovratensione.
