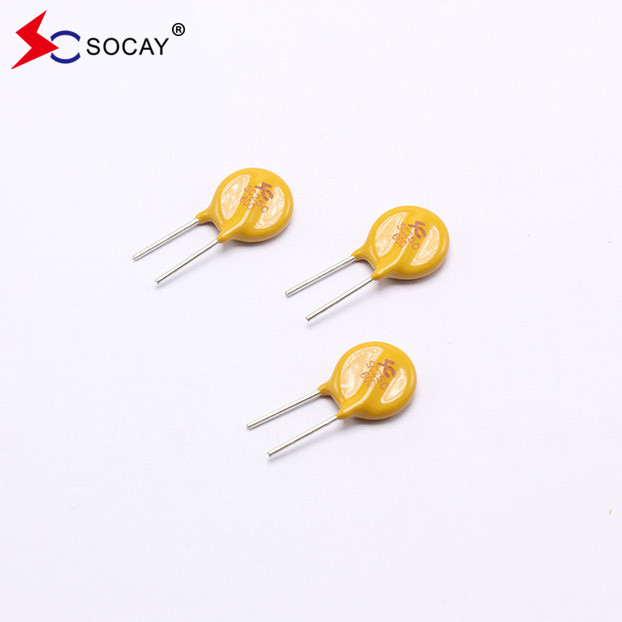

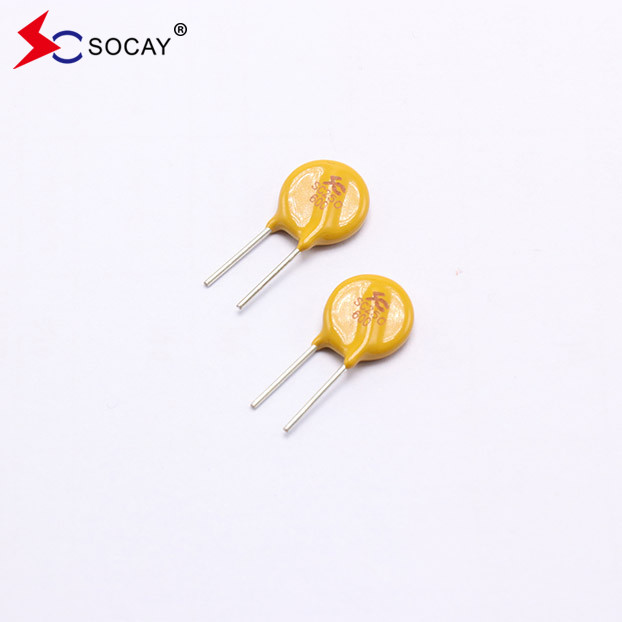

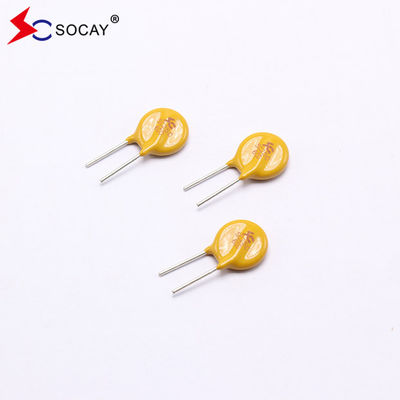

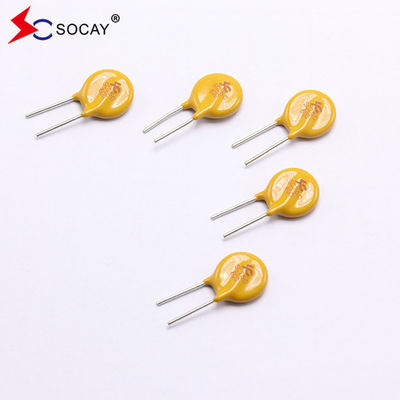

Fabbrica originale SOCAY PPTC PPTC resettabile SC250-600CZ0D in magazzino
PPTC in polimero resettabile- Sì.DATASHEET:SC250-600CZ0D_v98.1.pdf
Parametri elettrici:
| Numero della parte |
Io...Tenere(A) |
Io...viaggio(A) |
V.massimo
(Vdc)
|
Io...massimo
(A)
|
Pdtipico
(W)
|
Tempo massimo
A Trip
|
Resistenza |
| PPTC in polimero resettabile |
|
|
|
|
|
Corrente
(A)
|
Il tempo
(S)
|
Rmin
(Ω)
|
Rmassimo
(Ω)
|
R1massimo
(Ω)
|
|
SC250-600CZ0D
|
0.60 |
1.20 |
220 |
3.0 |
4.0 |
3.0 |
10.0 |
0.50 |
0.75 |
1.13 |
| |
Riguardo ai PPTC
I dispositivi PTC (Polymer Positive Temperature Coefficient) possono contribuire a proteggere contro i sovraccarichi di corrente e i guasti di sovra-temperatura.Dispositivi di tipo termistore limitano il flusso di correnti pericolosamente elevate durante le condizioni di guastoTuttavia, esso è diverso dai fusibili tradizionali che possono essere utilizzati una sola volta e devono essere sostituiti.Il dispositivo PTC che Jidentong ha attentamente realizzato nel corso di molti anni può essere resettato dopo la risoluzione dei problemi e la disconnessione dell'alimentazioneI dispositivi di protezione del circuito PTC sono realizzati con materie prime PTC polimeriche mescolate a nanoparticelle conduttrici.il materiale lega strettamente il conduttore in una struttura cristallina, formando un collegamento a bassa impedenza. Tuttavia, quando una grande corrente passa attraverso o la temperatura ambiente aumenta, causando una temperatura del dispositivo superiore alla temperatura di funzionamento,i conduttori nel polimero si sciolgono e diventano irregolarmente disposti, causando l'espansione del volume e l'aumento della impedenza.
Applicazioni tipiche di fusibili resettabili in circuiti elettronici:
1Protezione del caricabatterie
Nel circuito del caricabatterie,la tensione di uscita DC non regolamentata del convertitore di potenza è modulata dal circuito di stabilizzazione della tensione e convertita in una tensione adeguata per caricare la batteriaI dispositivi PPTC e i dispositivi di protezione contro i sovraccarichi di tensione cooperano tra loro per proteggere contro i seguenti guasti:
*Corrente eccessiva: la corrente eccessiva può danneggiare il FET di alimentazione o la batteria;
* Polarità inversa: in questo momento il diodo è acceso e il dispositivo PPTC entra in uno stato di impedenza elevata per limitare la corrente;
* La tensione è troppo alta. In questo momento, il dispositivo di protezione contro il sovraccarico di tensione funziona e il dispositivo PPTC limita la corrente.
Le caratteristiche del PPTC in polimero resettabile:
|
u Conforme alla normativa RoHS e privo di alogene
u Dispositivi a piombo radiale
u Materiale isolante in poliesido epossidico resistente alla fiamma confezionato e conforme ai requisiti UL94V-0
u Corrente di funzionamento del fusibile resettabile PPTC: 0,90A, tensione massima: 60Vdc, temperatura di funzionamento: -40°C a +85°C
|
Applicazioni PPTC in polimeri resettabili:
|
u hub USB, porte e periferiche
u Portate di alimentazione
u porte IEEE1394
u Protezione motore
u Calcolatori e periferiche
u elettronica generale
|
Grafico di rilevazione della temperaturaTenere(A):
| Temperatura di funzionamento ambientale |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Percentuale di riduzione |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Procedure di prova e requisiti:
| Esame |
Condizioni di prova |
Criteri di accettazione/rifiuto |
| Resistenza |
In aria ferma @25±2°C |
Rmin≤R≤Rmax |
| Mantenere corrente |
60 min, a tenuta, in aria ferma @25±2°C |
Nessun viaggio. |
| Tempo di viaggio |
Corrente specificata, Vmax, @25±2°C |
T≤Tempo massimo di viaggio |
| Vita del ciclo di viaggio |
Vmax, Imax, 100 cicli |
Nessun arco o bruciore |
| La resistenza durante il viaggio |
Vmax, 24 ore |
Nessun arco o bruciore |
Specifiche fisiche del PPTC in polimero resettabile:
| Materiale di piombo |
0.03-1.85A Acciaio placcato in rame placcato in stagno
2.50-5.00A rame placcato
|
| Caratteristiche della saldatura |
Capacità di saldatura secondo MIL-STD-202, metodo 208E |
| Materiale isolante |
Il polimero epossidico resistente alla fiamma, curato, soddisfa i requisiti UL 94V-0. |
| Etichettatura del dispositivo |
Marcato con SC, tensione, corrente nominale |
Imballaggio PPTC in polimero resettabile Quantità:
| Numero della parte |
Quantità (pcs/rulli) |
|
SC250-600CZ0D
|
500 |
