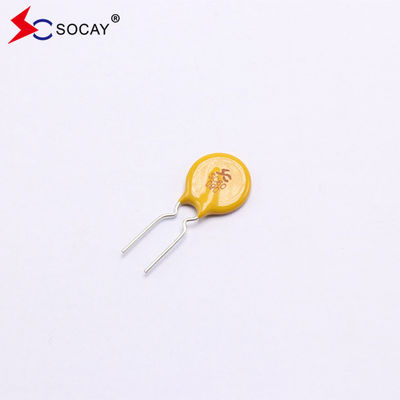

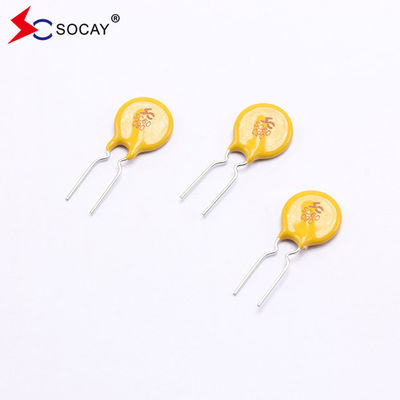

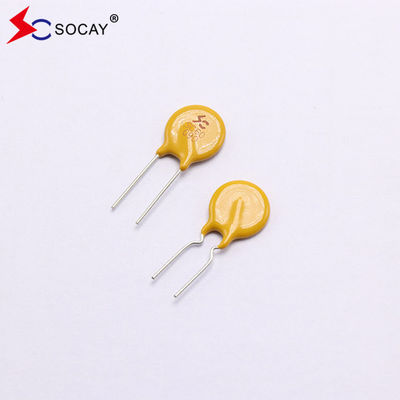

Fusibile resettabile a piombo radiale PPTC SC60-090CW0D I tenuta 0,9A Voltaggio massimo 60Vdc
PPTC Fuse resettabile DATASHEET:SC60-090CW0D_v96.2.pdf
Metodi di selezione
1"Valore di tenuta (corrente di tenuta) > corrente di lavoro normale nel circuito Vmax ≥ tensione normale nel circuito, temperatura ambiente.
2"Corrente di funzionamento del cliente divisa per il coefficiente di temperatura ≤ corrente di funzionamento del prodotto.
Parametri elettrici:
| ParteNumero |
Io...Tenere(A) |
Io...viaggio(A) |
V.massimo
(Vdc)
|
Io...massimo
(A)
|
Pdtipico
(W)
|
Tempo massimo
A Trip
|
Resistenza |
| Fusibili resettabili PPTC |
|
|
|
|
|
Corrente
(A)
|
Il tempo
(S)
|
Rmin
(Ω)
|
Rmassimo
(Ω)
|
R1massimo
(Ω)
|
| SC60-090CW0D |
0.90 |
1.80 |
60 |
40 |
1.00 |
4.5 |
10.0 |
0.20 |
0.31 |
0.47 |
| |
Caratteristiche di un termistore a coefficiente di temperatura positiva PPTC in polimero (fuse resettabile)
> sensibile alla corrente e alla temperatura, la resistenza aumenta con l'aumento della temperatura e della corrente;
> La velocità di risposta del termistore PPTC a coefficiente di temperatura positiva in polimero (fuse resettabile) è lenta, generalmente di decine di millisecondi o addirittura di secondi,e la corrente non scorre attraverso il termistore PPTC polimero con coefficiente di temperatura positiva (fuse resettabile). connesse;
> ha caratteristiche di auto-restaurazione e può essere utilizzato ripetutamente in circuiti entro il suo range di utilizzo nominale;
> Il termistore a coefficiente di temperatura positiva PPTC in polimero (fuse resettabile) ha un valore di resistenza basso nelle normali condizioni di funzionamento del circuito e non ha quasi alcun impatto sul circuito;
> Quando viene utilizzato, il termistore a coefficiente di temperatura positiva PPTC in polimero (fuse resettabile) è collegato in serie nel circuito;
> Il nostro prodotto PPTC in polimero con coefficiente di temperatura positiva termistore (fuse resettabile) mantiene una corrente di 30mA ~ 14A e una tensione massima di resistenza di 5V ~ 600V.
Applicazioni di fusibili resettabili PPTC:
|
u hub USB, porte e periferiche
u Portate di alimentazione
u porte IEEE1394
u Protezione motore
u Calcolatori e periferiche
u elettronica generale
|
Grafico di rilevazione della temperaturaTenere(A):
| Temperatura di funzionamento ambientale |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Percentuale di riduzione |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Procedure di prova e requisiti:
| Esame |
Condizioni di prova |
Criteri di accettazione/rifiuto |
| Resistenza |
In aria ferma @25±2°C |
Rmin≤R≤Rmax |
| Mantenere corrente |
60 min, a tenuta, in aria ferma @25±2°C |
Nessun viaggio. |
| Tempo di viaggio |
Corrente specificata, Vmax, @25±2°C |
T≤Tempo massimo di viaggio |
| Vita del ciclo di viaggio |
Vmax, Imax, 100 cicli |
Nessun arco o bruciore |
| La resistenza durante il viaggio |
Vmax, 24 ore |
Nessun arco o bruciore |
Specificativi fisici dei fusibili resettabili PPTC:
| Materiale di piombo |
0.03-1.85A Acciaio placcato in rame placcato in stagno
2.50-5.00A rame placcato
|
| Caratteristiche della saldatura |
Capacità di saldatura secondo MIL-STD-202, metodo 208E |
| Materiale isolante |
Il polimero epossidico resistente alla fiamma, curato, soddisfa i requisiti UL 94V-0. |
| Etichettatura del dispositivo |
Marcato con SC, tensione, corrente nominale |
Quantità di imballaggio del fusibile resettabile PPTC:
| Numero della parte |
Quantità (pcs/rulli) |
|
SC60-090CW0D
|
1000 |
Applicazioni
Prodotti digitali, fotocamere, telefoni cellulari, fotogrammi, pannelli di controllo, giocattoli, LCD, alimentatori, apparecchiature di comunicazione, prodotti di sicurezza, audio, convertitori.È utilizzato in quasi tutti i prodotti di alimentazione a bassa tensione, e pacchetti di protezione da fulmini, ecc.
