Casa /Prodotti/Fusibile Resettable di PPTC/Image 40A PPTC Fuse resettabile SCF050-9-0805RB 0.5A 9Vmax SMD0805 pacchetto

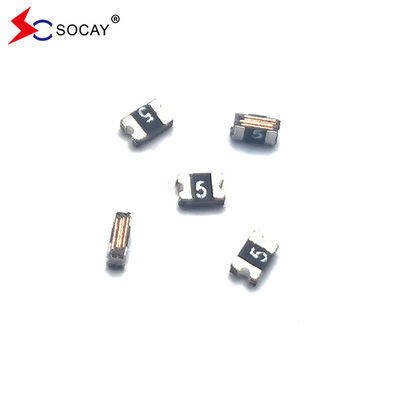

Image 40A PPTC Fuse resettabile SCF050-9-0805RB 0.5A 9Vmax SMD0805 pacchetto

4000pcs
MOQ
negotiable
prezzo
Image 40A PPTC Fuse resettabile SCF050-9-0805RB 0.5A 9Vmax SMD0805 pacchetto
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Fusibile Resettable di PPTC
tipo di pacchetto: SMD0805
Ti tengo.: 0.5A
Io inciampo.: 1A
V max: 9V
Max.: 40A
Tipo.: 0.5W
Tempo massimo fino alla corsa della corrente: 8A
Tempo massimo di viaggio: 0.1sec
Resistenza min: 0.15Ω
Resistenza massima: 0.9Ω
Evidenziare:

40A Fuse resettabile PPTC

,

SMD0805 Fusibili resettabili PPTC

,

fusibile Resettable 40A
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: UL, TUV, REACH, RoHS, ISO
Numero di modello: SCF050-9-0805RB
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Tempi di consegna: 5-8 giorni lavorativi
Descrizione di prodotto

SOCAY PPTC Fuse resettabile SCF050-9-0805RB 0,5A 9Vmax SMD0805 Pacchetto Imax 40A



DATASHEET:SCF0805RB Serie_v2208.1.pdf



Numero della parte Mantenere corrente Corrente di viaggio Tensione nominale Corrente massima Potenza tipica

Tempo massimo

A Trip

 Resistenza
  Io...Tenere(A) Io...viaggio(A)

V.massimo

(Vdc)

Io...massimo

(A)

PDtype.

(W)

Corrente

(A)

Il tempo

(Sec.)

Rmin

(Ω)

R1max

(Ω)
SCF005-0805RB 0.05 0.15 15.0 100 0.50 0.50 1.50 1.500 25.00
SCF010-0805RB 0.10 0.30 15.0 100 0.50 0.50 1.50 1.000 8.000
SCF010-24-0805RB 0.10 0.30 24.0 100 0.50 0.50 1.50 1.000 8.000
SCF020-0805RB 0.20 0.50 9.0 100 0.50 8.00 0.02 0.500 3.500
SCF025-0805RB 0.25 0.50 6.0 100 0.50 8.00 0.02 0.450 3.200
SCF030-0805RB 0.30 0.70 6.0 100 0.50 8.00 0.10 0.250 2.000
SCF035-0805RB 0.35 0.75 6.0 100 0.50 8.00 0.10 0.250 1.200
SCF035-12-0805RB 0.35 0.75 12.0 100 0.50 8.00 0.10 0.250 1.300
SCF050-0805RB 0.50 1.00 6.0 100 0.60 8.00 0.10 0.150 0.850
SCF050-9-0805RB 0.50 1.00 9.0 40 0.50 8.00 0.10 0.150 0.900
SCF075-0805RB 0.75 1.50 6.0 100 0.60 8.00 0.20 0.090 0.385
SCF100-0805RB 1.00 1.95 6.0 100 0.60 8.00 0.30 0.060 0.230
SCF110-0805RB 1.10 2.20 6.0 100 0.60 8.00 0.30 0.060 0.210

Io... TenereIl dispositivo di corrente massima non si scatenerà in 25°Caria ferma.

Io... viaggioCorrente minima alla quale il dispositivo si scatena sempre in 25°Caria ferma.

V. massimo= tensione di funzionamento massima che il dispositivo può sopportare senza danni alla corrente nominale (Imax).

Io... massimo= Corrente di guasto massima che il dispositivo può sopportare senza danni alla tensione nominale (Vmax).

P dtipico= Dissipazione di potenza massima quando il dispositivo è in stato di attivazione in 25°Cambiente di aria ferma a tensione nominale.

R min= Resistenza minima del dispositivo prima di scattare a 25°C.

R 1max= La resistenza massima del dispositivo è misurata un'ora dopo il riflusso.









Caratteristiche:

U RoHS Compliant & Halogen Free

u Innesco più veloce, 0805 Dimensione, Montabile in superficie, Stato solido

u Corrente di funzionamento: 0,05A ~ 1,10A

u Tensione massima: 6V ~ 24Vdc

u Temperatura di funzionamento: -40°C ~ + 85°C





EsameArticolo Condizioni di prova Accetta. / Criteri di rifiuto
Resistenza In aria ferma @ 25°C Rmin≤R≤R1massimo
Tempo di viaggio Corrente specificata, Vmassimo, 25°C T≤Tempo massimo di viaggio
Corrente di tenuta 30 minuti, all'IH Nessun viaggio.
Vita del ciclo di viaggio V.massimoIo...massimo, 100 cicli Nessun arco o bruciore
La resistenza durante il viaggio V.massimo, 1 ora Nessun arco o bruciore





Materiali terminali Altri prodotti di acciaio
Zona di saldatura Risponde alle specifiche EIA RS 186-9E e ANSI/J-STD-002 Categoria 3.





EsameArticolo Condizioni di prova Cambiamento di resistenza
Invecchiamento passivo 85°C, 1000 ore ± 10%
L'umidità invecchiare 85°C/85%RH.100 ore ± 5%
Shock termico

MIL-STD-202, metodo 107G

+85°C/-40°C, 20 volte

 ±33% di variazione della resistenza tipica
Resistenza ai solventi MIL-STD-202, metodo 215 Nessun cambiamento
Vibrazione ML-STD-883C, condizione di prova A Nessun cambiamento



Modello Temperatura massima di funzionamento ambiente (°C)
  - Quaranta. - Venti 0 25 40 50 60 70 85
SCF005-0805RB 0.070 0.063 0.058 0.050 0.043 0.035 0.030 0.025 0.018
SCF010-0805RB 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
SCF010-24-0805RB 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
SCF020-0805RB 0.280 0.250 0.230 0.200 0.170 0.140 0.120 0.100 0.070
SCF025-0805RB 0.350 0.310 0.290 0.250 0.210 0.180 0.150 0.013 0.090
SCF030-0805RB 0.420 0.380 0.350 0.300 0.255 0.210 0.180 0.150 0.110
SCF035-0805RB 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF035-12-0805RB 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF050-0805RB 0.680 0.620 0.550 0.500 0.400 0.370 0.330 0.290 0.230
SCF050-9-0805RB 0.680 0.620 0.550 0.500 0.400 0.370 0.330 0.290 0.230
SCF075-0805RB 1.000 0.900 0.790 0.750 0.630 0.570 0.530 0.410 0.340
SCF100-0805RB 1.350 1.250 1.100 1.000 0.820 0.740 0.650 0.550 0.420
SCF110-0805RB 1.450 1.350 1.200 1.100 0.920 0.840 0.750 0.650 0.520

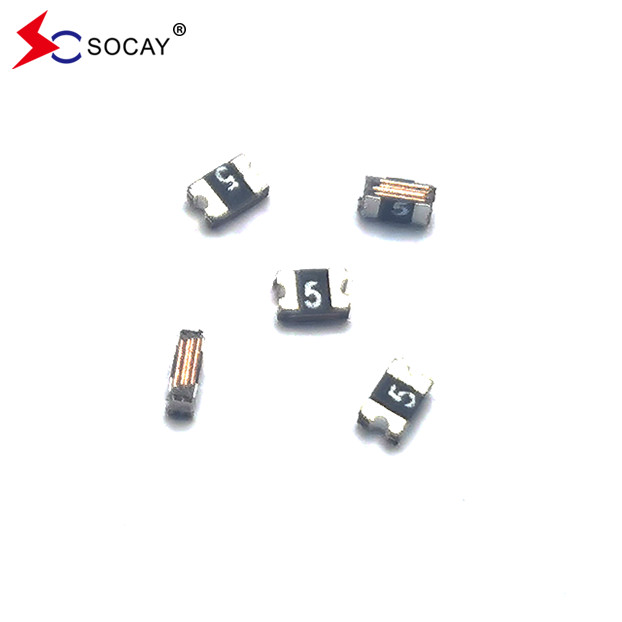

Image 40A PPTC Fuse resettabile SCF050-9-0805RB 0.5A 9Vmax SMD0805 pacchetto 0

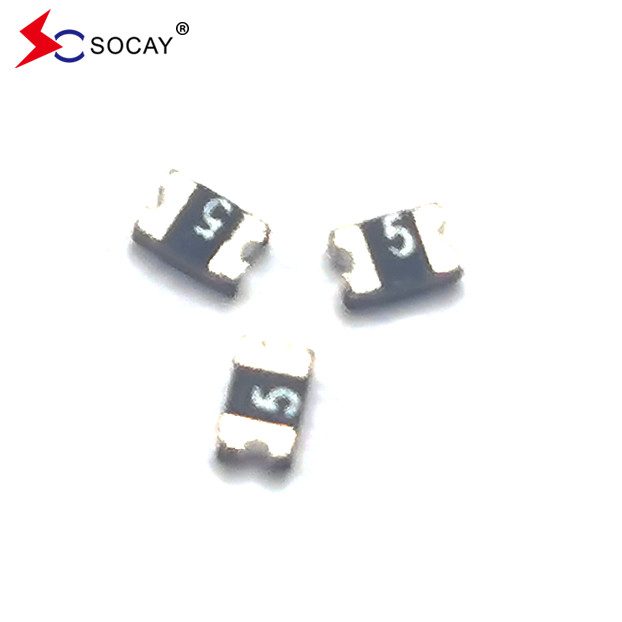

Image 40A PPTC Fuse resettabile SCF050-9-0805RB 0.5A 9Vmax SMD0805 pacchetto 1

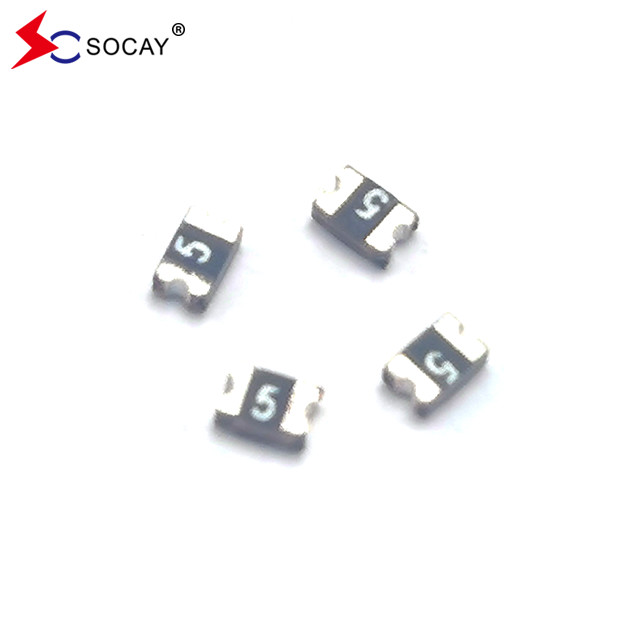

Image 40A PPTC Fuse resettabile SCF050-9-0805RB 0.5A 9Vmax SMD0805 pacchetto 2



Numero della parte Quantità Numero della parte Quantità
SCF005-0805RB 5000 PCS SCF035-12-0805RB 5000 PCS
SCF010-0805RB/SCF010-24-0805RB 5000 PCS SCF050-0805RB 5000 PCS
SCF020-0805RB 5000 PCS SCF050-9-0805RB 4000 PCS
SCF025-0805RB 5000 PCS SCF075-0805RB 4000 PCS
SCF030-0805RB 5000 PCS SCF100-0805RB 4000 PCS
SCF035-0805RB 5000 PCS SCF110-0805RB 4000 PCS
