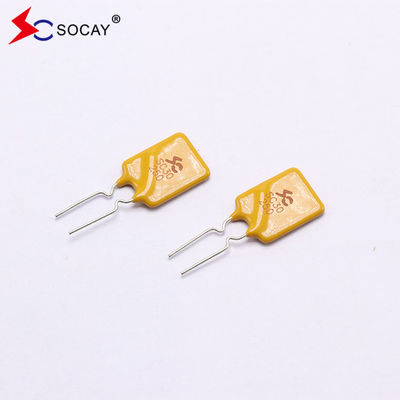

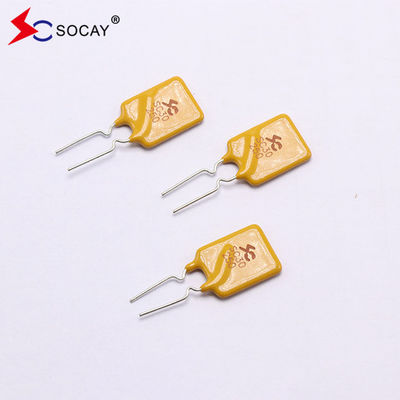

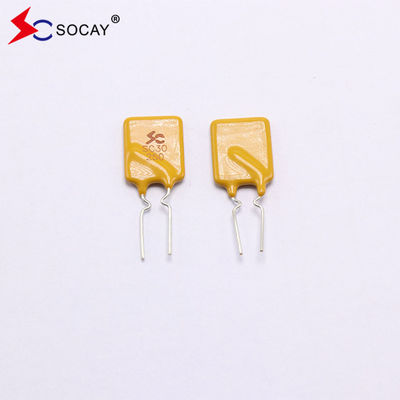

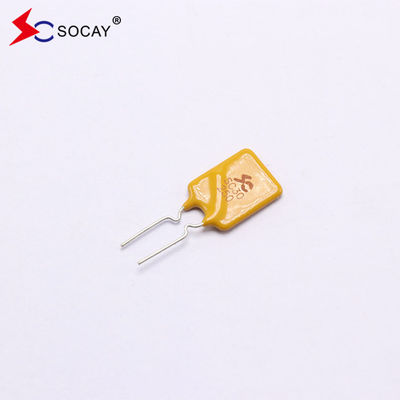

SC30-250SW0D 2.5A PPTC Fuse resettabile Voltaggio massimo 30Vdc Risponde ai requisiti UL94V-0
DATASHEET:SC30-250SW0D_v96.2.pdf
Parametri elettrici:
| Numero della parte |
Tenuto (A) |
I viaggio (A) |
V max
(Vdc)
|
Max.
(A)
|
Pdtip
(W)
|
Tempo massimo
A Trip
|
Resistenza |
| |
|
|
|
|
|
Corrente
(A)
|
Il tempo
(S)
|
R min
(Ω)
|
R max
(Ω)
|
R1max
(Ω)
|
| SC16-600SZ0D |
6.00 |
12.00 |
16 |
40 |
2.80 |
30.0 |
5.8 |
0.010 |
0.020 |
0.035 |
|
|
Si prega di contattarci se ha bisogno di una scheda completa o di ulteriori informazioni
Caratteristiche del prodotto dei fusibili resettabili:
La differenza più evidente tra i fusibili resettabili in polimero e i fusibili ordinari è rappresentata dalle loro caratteristiche resettabili.un fusibile resettabile in polimero può fornire protezione da sovraccarico molte volte mentre un fusibile normale deve essere sostituito una volta che si scoppi per il corretto funzionamento del circuitoIn un ambiente troppo caldo e troppo umido, alcune caratteristiche dei fusibili resettabili in polimero possono essere danneggiate; in condizioni normali di conservazione,la durata dei fusibili resettabili in polimero può essere considerata illimitata.
Selezione del fusibile resettabile:
Quando si sceglie il PPTC, si devono generalmente seguire i seguenti principi e si deve scegliere il modello appropriato in base alla tensione massima di funzionamento V della linea,la corrente di funzionamento normale I, la corrente di guasto IF e la temperatura ambiente massima TMAX. Alla temperatura ambiente massima di funzionamento TMAX, devono essere soddisfatte le seguenti condizioni:
1. Selezione della corrente di mantenimento IH: la corrente di mantenimento IH è leggermente superiore alla corrente di funzionamento I;
2. Selezione della corrente di guasto IF: la corrente di guasto IF deve essere maggiore della corrente di attivazione IT e inferiore alla corrente massima I max;
3. tensione massima V max: la tensione massima V max è maggiore della tensione di funzionamento della linea.
Grafico di rilevazione della temperaturaTenere(A):
| Temperatura di funzionamento ambientale |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Percentuale di riduzione |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Procedure di prova e requisiti:
| Esame |
Condizioni di prova |
Criteri di accettazione/rifiuto |
| Resistenza |
In aria ferma @25±2°C |
Rmin≤R≤Rmax |
| Mantenere corrente |
60 min, a tenuta, in aria ferma @25±2°C |
Nessun viaggio. |
| Tempo di viaggio |
Corrente specificata, Vmax, @25±2°C |
T≤Tempo massimo di viaggio |
| Vita del ciclo di viaggio |
Vmax, Imax, 100 cicli |
Nessun arco o bruciore |
| La resistenza durante il viaggio |
Vmax, 24 ore |
Nessun arco o bruciore |
Specificità fisiche:
| Materiale di piombo |
0.03-1.85A Acciaio placcato in rame placcato in stagno
2.50-5.00A rame placcato
|
| Caratteristiche della saldatura |
Capacità di saldatura secondo MIL-STD-202, metodo 208E |
| Materiale isolante |
Il polimero epossidico resistente alla fiamma, curato, soddisfa i requisiti UL 94V-0. |
| Etichettatura del dispositivo |
Marcato con SC, tensione, corrente nominale |
Imballaggio quantità:
| Numero della parte |
Quantità (pcs/rulli) |
| SC30-250SW0D |
1000 |
Applicazione
Prodotti digitali, Telecamere, Telefoni cellulari, Fotogrammi, Pannelli di controllo, Giocattoli, LCD, alimentatori,
Apparecchiature di comunicazione, prodotti di sicurezza, audio, convertitori.
