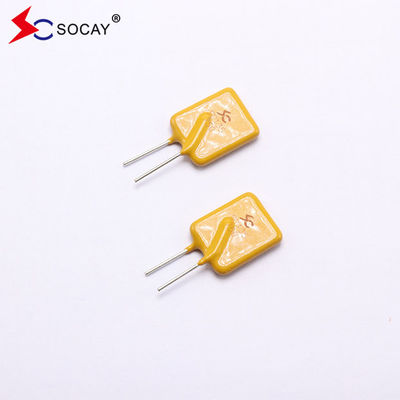

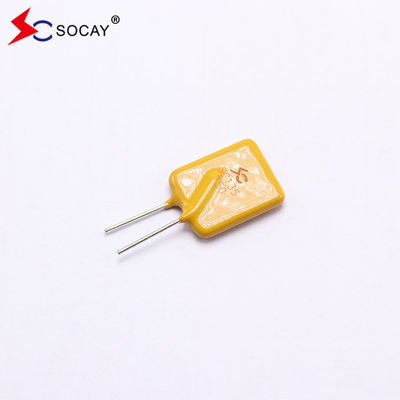

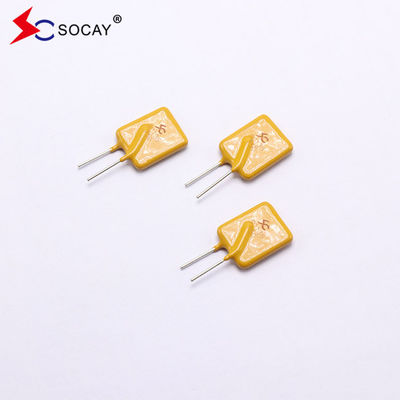

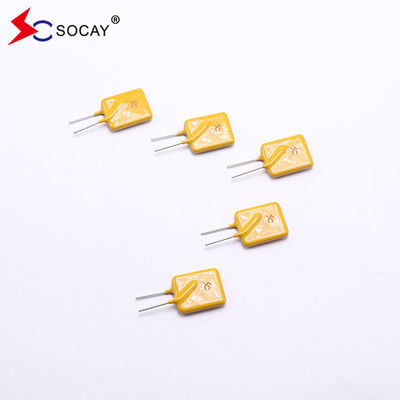

SOCAY PPTC polimero resettabile SC135-750SZ0D Corrente di funzionamento 0,75A Per le porte di alimentazione
PPTC in polimero resettabile- Sì.DATASHEET:SC135-750SZ0D_v912.1.pdf
Parametri elettrici:
| Numero della parte |
Io...Tenere(A) |
Io...viaggio(A) |
V.massimo
(Vdc)
|
Io...massimo
(A)
|
Pdtipico
(W)
|
Tempo massimo
A Trip
|
Resistenza |
| PPTC in polimero resettabile |
|
|
|
|
|
Corrente
(A)
|
Il tempo
(S)
|
Rmin
(Ω)
|
Rmassimo
(Ω)
|
R1massimo
(Ω)
|
|
SC135-750SZ0D
|
0.75 |
1.50 |
135 |
20 |
3.5 |
3.75 |
20.00 |
0.50 |
0.85 |
1.28 |
| |
Riguardo ai PPTC
Il coefficiente di temperatura positivo polimerico è una sorta di elemento di protezione elettronica da sovraccarico, realizzato in polimero organico ad alta pressione,reazione ad alta temperatura e vulcanizzazione, dopo doping con materiali di particelle conduttive e trattati con una tecnologia speciale.mentre il fusibile di auto-recupero è protetto dal surriscaldamento da sovraccarico, il recupero automatico delle funzioni doppie.
Standard di lavoro PPtcs
Standard di lavoro PPTC
Connesso in serie al circuito, quando c'è una corrente anormale, il valore della resistenza aumenta momentaneamente e agisce come un limitatore di corrente.ritorna a uno stato di bassa resistenza e il circuito funziona normalmente.
Le caratteristiche del PPTC in polimero resettabile:
|
u Conforme alla normativa RoHS e privo di alogene
u Dispositivi a piombo radiale
u Materiale isolante in poliesido epossidico resistente alla fiamma confezionato e conforme ai requisiti UL94V-0
u Corrente di funzionamento del fusibile resettabile PPTC: 0,90A, tensione massima: 60Vdc, temperatura di funzionamento: -40°C a +85°C
|
Applicazioni PPTC in polimeri resettabili:
|
u hub USB, porte e periferiche
u Portate di alimentazione
u porte IEEE1394
u Protezione motore
u Calcolatori e periferiche
u elettronica generale
|
Grafico di rilevazione della temperaturaTenere(A):
| Temperatura di funzionamento ambientale |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Percentuale di riduzione |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Procedure di prova e requisiti:
| Esame |
Condizioni di prova |
Criteri di accettazione/rifiuto |
| Resistenza |
In aria ferma @25±2°C |
Rmin≤R≤Rmax |
| Mantenere corrente |
60 min, a tenuta, in aria ferma @25±2°C |
Nessun viaggio. |
| Tempo di viaggio |
Corrente specificata, Vmax, @25±2°C |
T≤Tempo massimo di viaggio |
| Vita del ciclo di viaggio |
Vmax, Imax, 100 cicli |
Nessun arco o bruciore |
| La resistenza durante il viaggio |
Vmax, 24 ore |
Nessun arco o bruciore |
Specifiche fisiche del PPTC in polimero resettabile:
| Materiale di piombo |
0.03-1.85A Acciaio placcato in rame placcato in stagno
2.50-5.00A rame placcato
|
| Caratteristiche della saldatura |
Capacità di saldatura secondo MIL-STD-202, metodo 208E |
| Materiale isolante |
Il polimero epossidico resistente alla fiamma, curato, soddisfa i requisiti UL 94V-0. |
| Etichettatura del dispositivo |
Marcato con SC, tensione, corrente nominale |
Imballaggio PPTC in polimero resettabile Quantità:
| Numero della parte |
Quantità (pcs/rulli) |
|
SC135-750SZ0D
|
500 |
