PPTC Surface Mount Resettable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping

4000pcs
MOQ
negotiable
prezzo
PPTC Surface Mount Resettable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Fusibile Resettable di PPTC
tipo di pacchetto: SMD0603
Ti tengo.: 0,02 A
Io inciampo.: 0,06 A
V max: 30V
Max.: 20A
Tipo.: 0.5W
Tempo massimo fino alla corsa della corrente: 0.2A
Tempo massimo di viaggio: 1sec
Resistenza min: 12Ω
Resistenza massima: 70Ω
Evidenziare:

Fusibili resettabili PPTC montati in superficie

,

Fusibili resettabili a montaggio superficiale 0.02A
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: UL, TUV, REACH, RoHS, ISO
Numero di modello: SCF002-0603RB
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Tempi di consegna: 5-8 giorni lavorativi
Descrizione di prodotto

Montaggio superficiale resettabile PPTC SCF002-0603RB 0.02A 30Vmax Innesco più veloce 0603 Dimensione Solid Stat



DATASHEET:SCF0603RB Serie_v2108.1.pdf



Numero della parte Mantenere corrente Corrente di viaggio Tensione nominale Corrente massima Potenza tipica

Tempo massimo

A Trip

 Resistenza
  Io...Tenere(A) Io...viaggio(A)

V.massimo

(Vdc)

Io...massimo

(A)

PDtype.

(W)

Corrente

(A)

Il tempo

(Sec.)

Rmin

(Ω)

R1max

(Ω)
SCF001-0603RB 0.01 0.03 30.0 20.0 0.50 0.20 1.00 15.00 100.0
SCF002-0603RB 0.02 0.06 30.0 20.0 0.50 0.20 1.00 12.00 70.00
SCF003-0603RB 0.03 0.09 30.0 20.0 0.50 0.15 1.00 6.000 65.00
SCF004-0603RB 0.04 0.12 24.0 20.0 0.50 0.20 1.00 4.000 45.00
SCF005-0603RB 0.05 0.15 24.0 20.0 0.50 0.25 1.00 3.000 35.00
SCF010-0603RB 0.10 0.30 15.0 40.0 0.50 0.50 1.00 0.900 8.000
SCF020-0603RB 0.20 0.50 9.0 40.0 0.50 1.00 0.60 0.550 3.500
SCF025-0603RB 0.25 0.55 9.0 40.0 0.50 8.00 0.08 0.500 3.000
SCF030-0603RB 0.30 0.70 6.0 40.0 0.50 8.00 0.10 0.300 2.000
SCF035-0603RB 0.35 0.75 6.0 40.0 0.50 8.00 0.10 0.200 1.400
SCF040-0603RB 0.40 0.80 6.0 40.0 0.50 8.00 0.10 0.150 0.900
SCF050-0603RB 0.50 1.00 6.0 40.0 0.50 8.00 0.10 0.100 0.800

Io... TenereIl dispositivo di corrente massima non si scatenerà in 25°C ancora aria.

Io... viaggioCorrente minima alla quale il dispositivo si scatena sempre in 25°C ancora aria.

V. massimo= tensione di funzionamento massima che il dispositivo può sopportare senza danni alla corrente nominale (Imax).

Io... massimo= Corrente di guasto massima che il dispositivo può sopportare senza danni alla tensione nominale (Vmax).

P dtipico= Dissipazione di potenza massima quando il dispositivo è in stato di attivazione in 25°C ambiente di aria ferma a tensione nominale.

R min= Resistenza minima del dispositivo prima di scattare a 25°- C.

R 1max= La resistenza massima del dispositivo è misurata un'ora dopo il riflusso.

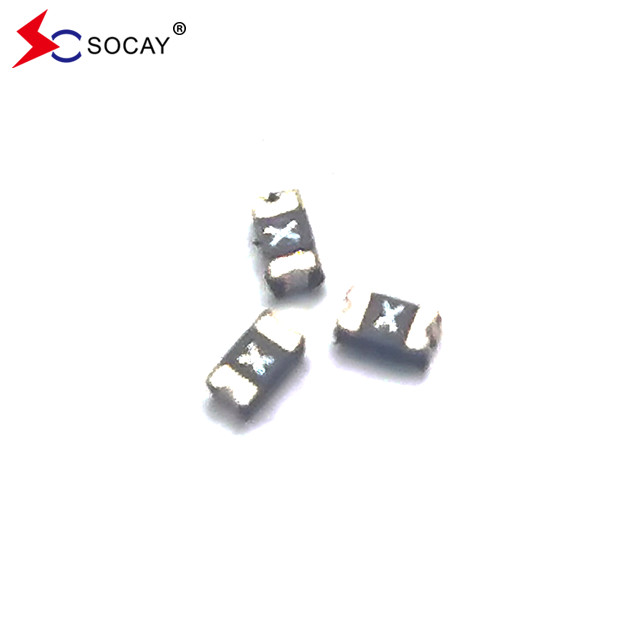

PPTC Surface Mount Resettable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping 0



Caratteristiche:

U RoHS Compliant & Halogen Free

0603 Dimensione, Montabile in superficie, Stato solido

u Corrente di funzionamento: 0,01A ~ 0,50A

u Tensione massima: 6V ~ 30Vdc

u Temperatura di funzionamento: -40°C ~ + 85°C







EsameArticolo Condizioni di prova Accetta. / Criteri di rifiuto
Resistenza In aria ferma @ 25°C Rmin≤R≤R1massimo
Tempo di viaggio Corrente specificata, Vmassimo, 25°C T≤Tempo massimo di viaggio
Corrente di tenuta 30 minuti, all'IH Nessun viaggio.
Vita del ciclo di viaggio V.massimoIo...massimo, 100 cicli Nessun arco o bruciore
La resistenza durante il viaggio V.massimo, 1 ora Nessun arco o bruciore



Materiali terminali Altri prodotti di acciaio
Zona di saldatura Risponde alle specifiche EIA RS 186-9E e ANSI/J-STD-002 Categoria 3.



EsameArticolo Condizioni di prova Cambiamento di resistenza
Invecchiamento passivo 85°C, 1000 ore ± 10%
L'umidità invecchiare 85°C/85%RH.100 ore ± 5%
Shock termico

MIL-STD-202, metodo 107G

+85°C/-40°C, 20 volte

 ±33% di variazione della resistenza tipica
Resistenza ai solventi MIL-STD-202, metodo 215 Nessun cambiamento
Vibrazione ML-STD-883C, condizione di prova A Nessun cambiamento



Modello Temperatura massima di funzionamento ambiente (°C)
  - Quaranta. - Venti 0 25 40 50 60 70 85
SCF001-0603RB 0.014 0.0125 0.0115 0.010 0.0085 0.007 0.006 0.005 0.0035
SCF002-0603RB 0.028 0.025 0.023 0.020 0.017 0.014 0.012 0.010 0.007
SCF003-0603RB 0.042 0.038 0.035 0.030 0.026 0.021 0.018 0.015 0.011
SCF004-0603RB 0.056 0.050 0.046 0.040 0.034 0.028 0.024 0.020 0.014
SCF005-0603RB 0.070 0.063 0.058 0.050 0.043 0.035 0.030 0.025 0.018
SCF010-0603RB 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
SCF020-0603RB 0.280 0.250 0.230 0.200 0.170 0.140 0.120 0.100 0.070
SCF025-0603RB 0.350 0.310 0.290 0.250 0.210 0.180 0.150 0.130 0.090
SCF030-0603RB 0.420 0.380 0.350 0.300 0.260 0.210 0.180 0.150 0.110
SCF035-0603RB 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF040-0603RB 0.540 0.500 0.450 0.400 0.340 0.310 0.270 0.230 0.160
SCF050-0603RB 0.670 0.630 0.560 0.500 0.430 0.390 0.340 0.290 0.200

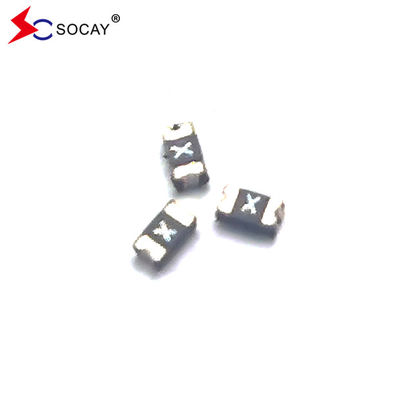

PPTC Surface Mount Resettable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping 1

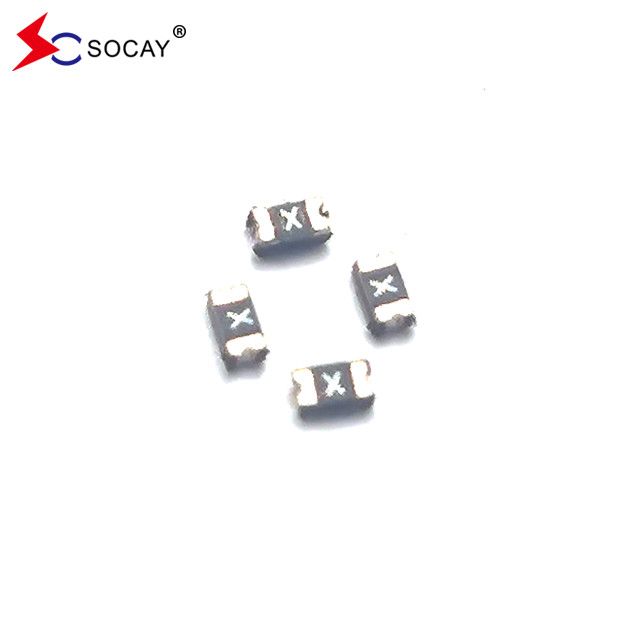

PPTC Surface Mount Resettable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping 2

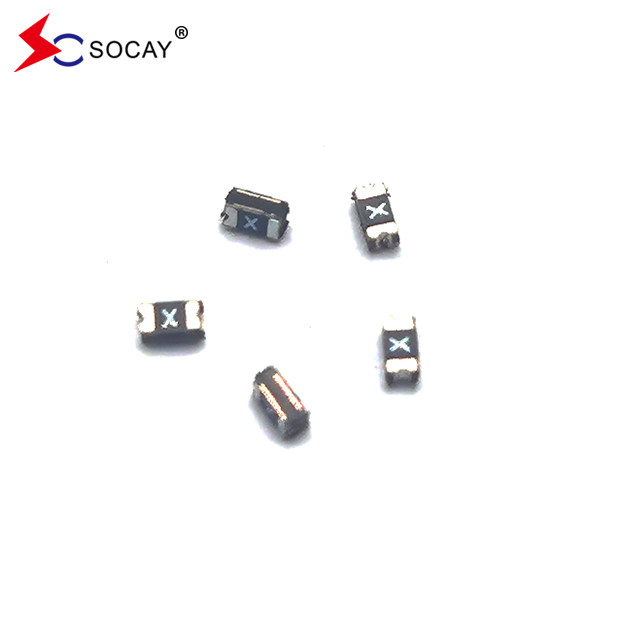

PPTC Surface Mount Resettable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping 3



Numero della parte Quantità Numero della parte Quantità
SCF001-0603RB 4000 PCS SCF020-0603RB 5000 PCS
SCF002-0603RB 4000 PCS SCF025-0603RB 5000 PCS
SCF003-0603RB 5000 PCS SCF030-0603RB 5000 PCS
SCF004-0603RB 5000 PCS SCF035-0603RB 5000 PCS
SCF005-0603RB 5000 PCS SCF040-0603RB 4000 PCS
SCF010-0603RB 5000 PCS SCF050-0603RB 4000 PCS
