Name: SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD
Brand: SOCAY
SKU: SCB-141N-SMD
Rating: 4.6 (184 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Articolo: Protettori per le scintille

Dimensione del pacchetto: SMD

CONTRO: 140 ((119~221) V

IR/DC: 100M/50V

c: 1.0pF

8/20 μS: 1000A

Test di vita di sovratensione: 10KV / 150A, > 200T

Evidenziare:

Protettori anti scintilla SPG

Proteggenti SMD Spark Gap

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH,RoHS,ISO

Numero di modello: SCB-141N-SMD

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

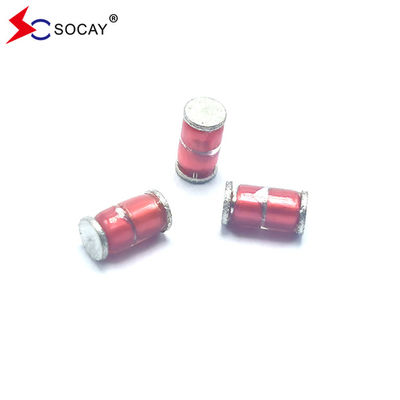

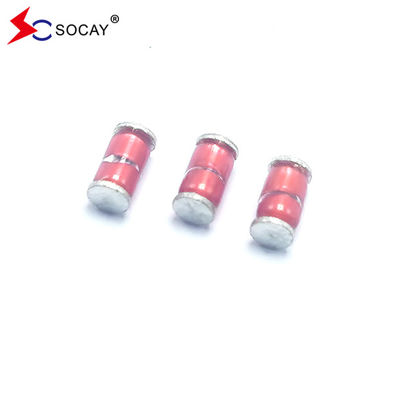

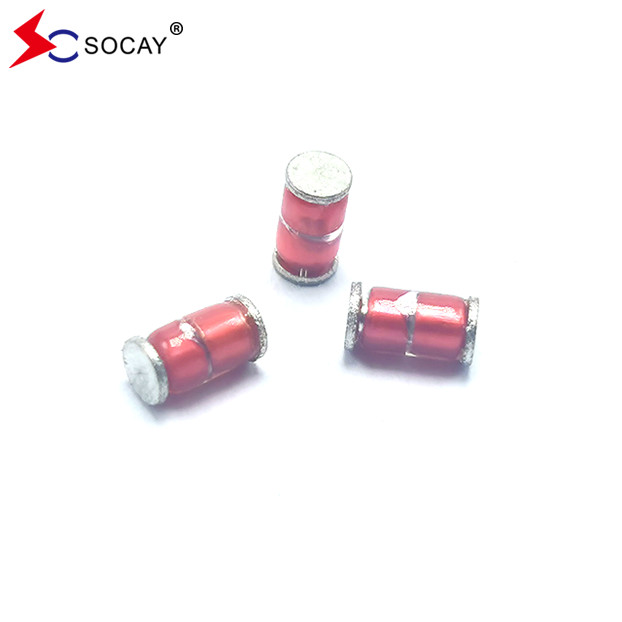

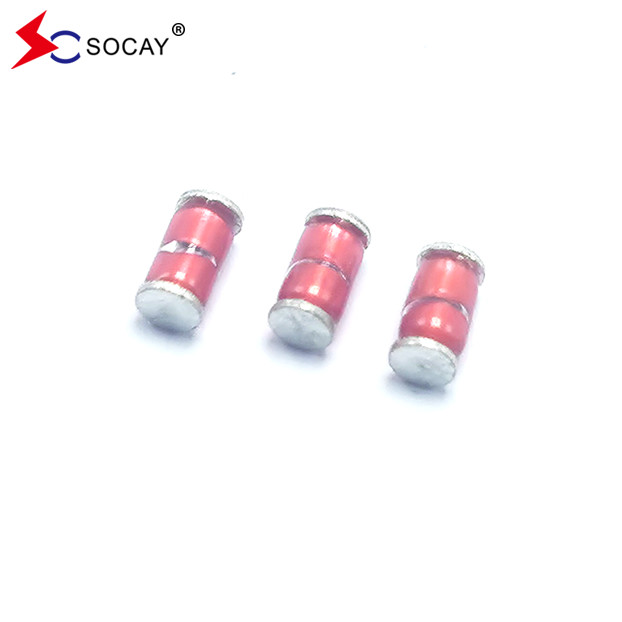

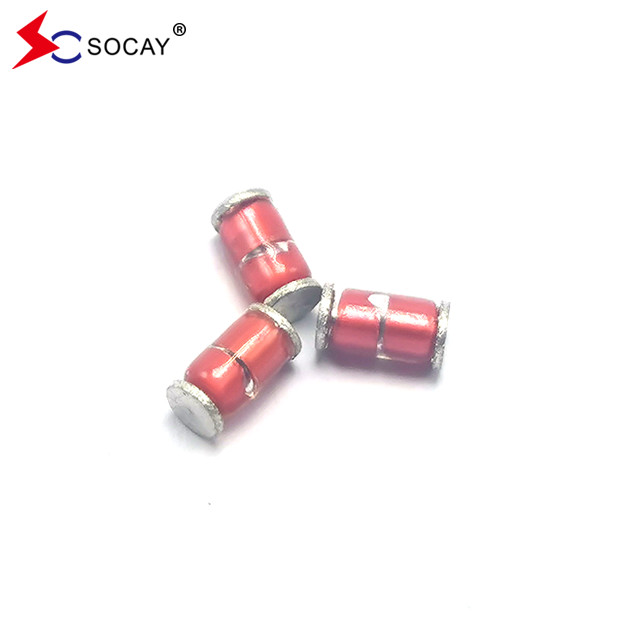

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD

Descrizione di prodotto

SOCAY SCB-141N-SMD SMD Spark Gap Protectors (SPG) 1000A @8/20μS IR/DC 100M/50V

DATASHEET:SCB-SMD_v2204.1.pdf

ParteNumero	DC Spark-over Voltaggio Vs(V)	Minimo Isolamento Resistenza IR ((OHM) /DC	Massimo Capacità 1KHZ-6Vmax C (pF)	FlussoCdi locazione Capacità 8/20 μS	La vita in onda Esame
SCB-141N-SMD	140 ((98~182)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-181N-SMD	180 ((126~234)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-201M-SMD	200 ((160~240)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-301M-SMD	300 ((240~360)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-401M-SMD	400 ((320~480)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-501M-SMD	500 ((400~600)	100M / 250V	1.0	1000A	10KV / 150A, > 200T

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 0

I.Metodo di selezione/Nome del modello

1Per conoscere la tensione di funzionamento del cliente, il prodotto, la porta di applicazione, il livello di protezione.
2"Tensione minima di rottura di corrente continua > 1,2 volte la normale tensione di funzionamento di corrente continua.
3"Selezionare il pacchetto, le dimensioni e il flusso del dispositivo in base alla porta di applicazione e al livello di protezione.

Applicazioni:

Tutti i tipi di prodotti elettrici, isolatori, inverter, attrezzature mediche, convertitori 485, prodotti di comunicazione, prodotti di sicurezza.

Articolo 2	Metodo di prova	Norme
Tensione di accensione continua	Misurare la tensione di scarica di partenza (Vs) aumentando gradualmente la tensione di corrente continua applicata. La corrente di prova è di 0,5 mA max. E la tensione di corrente continua sale entro 100V/s ((Vs<1000V) o 500V/s ((Vs≥1000V).	Tasso di cambio, entro ± 30% resistenza all'isolamento e capacità, conforme alle specifiche nominali.
Resistenza all'isolamento	Misurare la resistenza di isolamento attraverso il terminale a tensione regolare, ma la tensione di prova non supera la tensione di accensione DC.
Capacità	Misurare la capacità elettrostatica applicando una tensione inferiore a 6 V (a 1 KHz) tra i terminali.
Vita statica	10KV con un condensatore 1500pf viene scaricato attraverso una resistenza da 2KΩ. 200 volte ad un intervallo di 10 secondi.	△Vs/Vs≤30% Le caratteristiche degli altri elementi devono soddisfare il valore specificato
Corrente di sovratensione Capacità	1.2/50μs e 8/20μs, 1000A, collegati elettricamente a una resistenza (1~2 Ω), ±5 volte, ogni intervallo di tempo 60 secondi. Successivamente, l'aspetto esterno deve essere esaminato visivamente.	Nessuna crepa e nessun fallimento
Resistenza al freddo	Misurazione dopo -40°C/1000 HRS e temperatura normale/2 HRS.	Le caratteristiche sono conformi alle specifiche nominali
Resistenza al calore	Misurazione dopo 125°C /1000 HRS e temperatura normale/2 HRS.
Resistenza all'umidità	Misurazione dopo umidità 90~95°C ((45°C)) /1000 HRS e temperatura normale/2 HRS.
Ciclo di temperatura	10 volte ripetizione del ciclo -40°C /30 min →normale, temperatura/2 min →125°C/30 min, misurazione dopo temperatura/2 HRS normale.
Capacità di saldatura	Applicare il flusso e immergere nella saldatura fusa a 230 ± 5 °C per 3 secondi fino al punto a 1,5 mm dal corpo.	Il filo di piombo è uniformemente coperto da saldatura
Calore di saldatura	Misurazione dopo che il filo di piombo è immerso fino a un punto di 1,5 mm dal corpo nella saldatura a 260 ± 5 °C per 10 secondi	Conforme alle specifiche nominali
Forza di trazione	Applicare un carico di 0,5 kg per 10 secondi	Il piombo non deve uscire per rompersi
Forza flessibile	Piegare il filo di piombo a 2 mm dal corpo sotto carico di 0,25 e tornare al punto originario.	Il piombo non deve uscire per rompersi

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 1

I principali prodotti di SOCAY comprendono una gamma completa di tubi di scarico di gas ceramici (GDT), diodi di soppressione transitori (diodi TVS), soppressore ESD, soppressori di sovratensione tiristorico (TSS),Protezioni da scintilla (SPG), Varistori (MOV), Varistori a chip (MLV), Fusibili resettabili PTC, Termistori a coefficiente di temperatura negativo (NTC Thermistors), Chip Bead, Diodi Schottky, Diodo Zener, ecc.Dalla progettazione del circuito ai test del prodotto (e fornire rapporti di prova)Con un'eccellente qualità e servizio, SOCAY ha ottenuto ampi elogi dai clienti e rispetto dall'industria.
