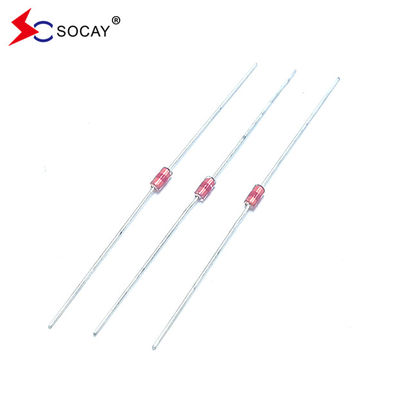

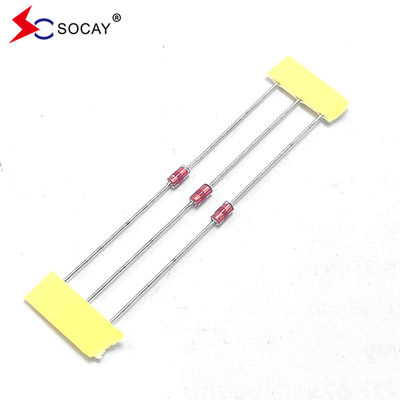

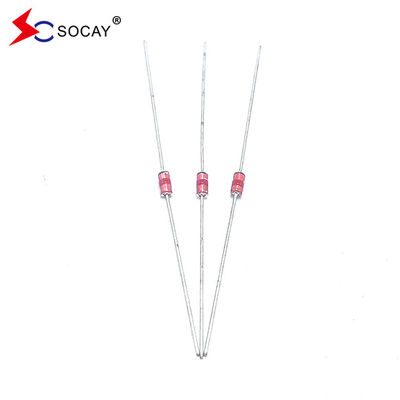

Protettori di scintilla a piombo assiale (SPG) SCA-141N Vs 140(98~182)V 1.0pF @8/20μS 500A
DATASHEET:SCA_v2204.1.pdf
Descrizione
SPG come tubo di scarico del gas, il suo uso di imballaggio in vetro, le sue caratteristiche principali sono: piccolo volume, piccola capacità dell'elettrodo, elevata resistenza all'isolamento, gamma di tensione di rottura opzionale,velocità di reazione lenta (alta tensione residua).
| ParteNumero |
DC Spark-over
Voltaggio
Vs(V)
|
Minimo
Isolamento
Resistenza
IR ((OHM) /DC
|
Massimo
Capacità
1KHZ-6Vmax
C (pF)
|
FlussoCdi locazione
Capacità
8/20 μS
|
La vita in onda Esame |
| SCA-141N |
140 ((98~182) |
100M / 50V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-201M |
200 ((160~240) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-301M |
300 ((240~360) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-401M |
400 ((320~480) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-501M |
500 ((400~600) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-601M |
600 ((480~720) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-102M |
1000 ((800~1200) |
100M / 500V |
1.0 |
500A |
10KV / 100A, > 200T |
Caratteristiche:
|
u corrente di fuoriuscita pari a zero circa prima della tensione di fissaggio
u Meno decadimento allo stato di accensione/spento.
u Alta capacità di resistere a ripetuti fulmini.
u Capacità di elettrodo bassa (≤1,0 pF) e isolamento elevato (≥100MΩ).
U RoHS conforme.
u Simmetrica bilaterale.
u Insensibile alla temperatura, all'umidità e alla luce.
u Temperatura di lavoro: -45 °C ~ +85 °C
u Temperatura di conservazione: -45°C ~ +85°C
u Risponde al livello MSL 1, per J-STD-020
|
Principio di funzionamento
In parallelo sul circuito, quando il dispositivo non funziona, il valore della resistenza è elevato (GΩ), una bassa capacità equivalente può essere considerata un circuito aperto, quasi senza impatto sul circuito.Quando c' è un polso anormale, la resistenza interna scende istantaneamente dopo aver raggiunto il valore della tensione di funzionamento, e la corrente viene rilasciata istantaneamente.ritorna allo stato di resistenza elevata, e il circuito funziona normalmente.
Applicazioni:
Tutti i tipi di prodotti energetici,
isolatori, inverter, attrezzature mediche,
485 convertitore, prodotti per la comunicazione,
prodotti di sicurezza.
| ParteNumero |
Codice colore1 |
Codice colore2 |
Codice colore3 |
| SCA-141N |
Giallo |
Nero |
- |
| SCA-201M |
Rosso |
- |
- |
| SCA-301M |
Arancione |
- |
- |
| SCA-401M |
Giallo |
- |
- |
| SCA-501M |
Verde |
- |
- |
| SCA-601M |
Blu |
- |
- |
| SCA-102M |
Nero |
- |
- |
Saldatura a mano
Temperatura di saldatura del ferro: 350±5°C
Tempo di riscaldamento: 3 secondi al massimo.
1.FAQ
Posso avere un ordine di campione?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità.
D2: e il tempo di consegna?
R: Il campione ha bisogno di 1 giorno, il tempo di produzione di massa ha bisogno di 1-2 settimane per la quantità di ordine superiore a
Q3. Avete un MOQ?
A: MOQ dipende dal tipo di prodotto, 1pc per il controllo dei campioni è disponibile
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
R: Di solito spediamo con DHL, UPS, FedEx o TNT. Di solito ci vogliono 3-5 giorni per arrivare. Anche la spedizione aerea e marittima è opzionale.
Q5. Come procedere con un ordine?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
