SCBE-141N tubo di scarico di vetro a piombo assiale SPG 140 VS arrester spark gap

2000pcs
MOQ
negotiable
prezzo
SCBE-141N tubo di scarico di vetro a piombo assiale SPG 140 VS arrester spark gap
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Protezioni da scintilla (SPG)
tipo di pacchetto: Piombo assiale
CONTRO: 140 ((98~182) V
IR/DC: 100M/50V
c: 1.0pF
8/20 μS: 1000A
Test di vita di sovratensione: 10KV / 150A, > 200T
Evidenziare:

tubo di scarico di vetro 140 VS

,

tubo di scarico di vetro a piombo assiale

,

Arrester per le scintille a piombo assiale
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: REACH,RoHS,ISO
Numero di modello: SCBE-141N
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Imballaggi particolari: Imballaggio AMMO all'ingrosso
Tempi di consegna: 5-8 giorni lavorativi
Descrizione di prodotto

tubo di scarico di vetro della serie SOCAY SCBE SCBE-141N SPG 140VS bassa capacità di elettrodo (≤ 1,0 pF)

DATASHEET:SCBE_v2204.1.pdf


ParteNumero

DC Spark-over

Voltaggio

Vs(V)

Minimo

Isolamento

Resistenza

IR ((OHM) /DC

Massimo

Capacità

1KHZ-6Vmax

C (pF)

FlussoCdi locazione

Capacità

8/20 μS

 La vita in onda Esame
SCBE-141N 140 ((98~182) 100M / 50V 1.0 1000A 10KV / 150A, > 200T
SCBE-201M 200 ((160~240) 100M /100V 1.0 1000A 10KV / 150A, > 200T
SCBE-251M 250 ((200~300) 100M /100V 1.0 1000A 10KV / 150A, > 200T
SCBE-301M 300 ((240~360) 100M /100V 1.0 1000A 10KV / 150A, > 200T
SCBE-401M 400 ((320~480) 100M / 250V 1.0 1000A 10KV / 150A, > 200T
SCBE-501M 500 ((400~600) 100M / 250V 1.0 1000A 10KV / 150A, > 200T
SCBE-601M 600 ((480~720) 100M / 250V 1.0 1000A 10KV / 150A, > 200T
SCBE-102M 1000 ((800~1200) 100M / 500V 1.0 1000A 10KV / 150A, > 200T
SCBE-122M 1200 ((960~1440) 100M / 500V 1.0 1000A 10KV / 150A, > 200T

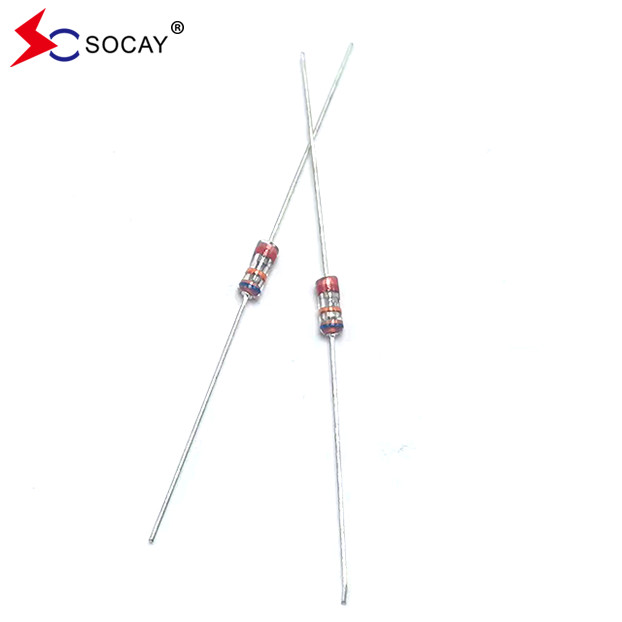

SCBE-141N tubo di scarico di vetro a piombo assiale SPG 140 VS arrester spark gap 0

Caratteristiche:

u corrente di fuoriuscita pari a zero circa prima della tensione di fissaggio

u Meno decadimento allo stato di accensione/spento.

u Alta capacità di resistere a ripetuti fulmini.

u Capacità di elettrodo bassa (≤1,0 pF) e isolamento elevato (≥100MΩ).

U RoHS conforme.

u Simmetrica bilaterale.

u Insensibile alla temperatura, all'umidità e alla luce.

u Temperatura di lavoro: -45 °C ~ +125 °C

u Temperatura di conservazione: -45 °C ~ + 125 °C

u Risponde al livello MSL 1, per J-STD-020



Applicazioni:

u Forniture di alimentazione

u Eliminazione delle scintille del motore

u Absorbente di scintille del relè di commutazione

u Protezione dell'impulso della linea dati

u Dispositivi elettronici conformi alle norme UL497A e UL497B

u Telefono/fax/modem

u Trasmettitori/ricevitori di segnali ad alta frequenza

u Antenna satellitare

u amplificatori radio

u Sistemi di allarme

u Tubi a raggi catodici nei monitor/televisioni



ParteNumero Codice colore1 Codice colore2 Codice colore3
SCBE-141N Marrone Rosso Bianco
SCBE-201M Rosso Arancione Blu
SCBE-251M Rosso Arancione Verde
SCBE-301M Arancione Rosso Bianco
SCBE-401M Giallo Nero Marrone
SCBE-501M Verde Giallo Arancione
SCBE-601M Blu Rosso Giallo
SCBE-102M Nero Arancione Rosso
SCBE-122M Nero Rosso Arancione



Saldatura a mano
Temperatura di saldatura del ferro: 350±5°C
Tempo di riscaldamento: 3 secondi al massimo.

Attenzione generale alla saldatura

  • Alte temperature di saldatura e lunghi tempi di saldatura possono causare lisciviazione della terminazione, diminuzione della resistenza ad aderenza e può verificarsi il cambiamento delle caratteristiche.
  • Per la saldatura si consiglia di fare riferimento alle curve di saldatura riportate sopra, mantenendo tuttavia l'esposizione a temperature superiori a 200°C per meno di 50 secondi.
  • Si prega di utilizzare un flusso mite (contenente meno di 0,2 wt% di CI).assicurarsi di lavare accuratamente per rimuovere eventuali residui dalla parte inferiore dei componenti che potrebbero influenzare la resistenza.


Pulizia
Quando si utilizza la pulizia ad ultrasuoni, la scheda può risonare se la potenza di uscita è troppo elevata.vi consigliamo di utilizzare le seguenti condizioni::
Frequenza: 40kHz al massimo.
Potenza di uscita: 20 W/litro
Tempo di pulizia: 5 minuti al massimo.

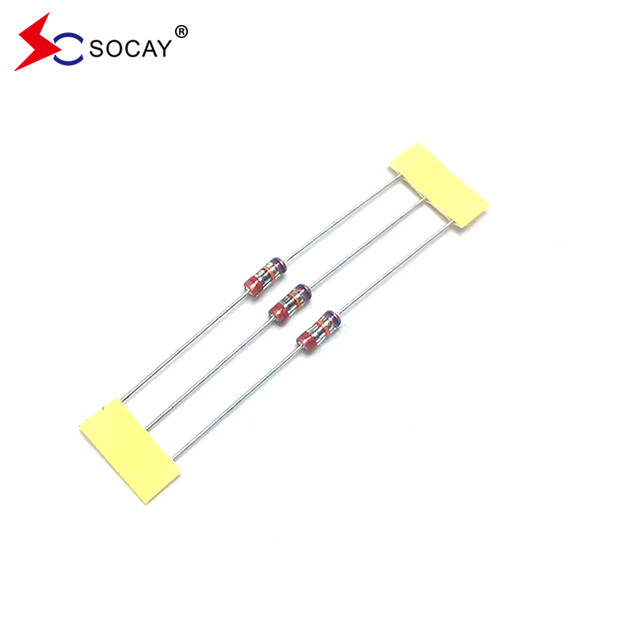

SCBE-141N tubo di scarico di vetro a piombo assiale SPG 140 VS arrester spark gap 1

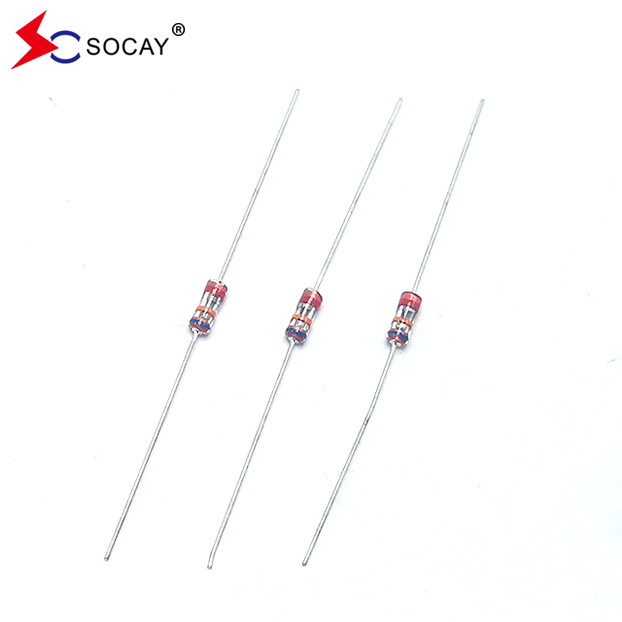

SCBE-141N tubo di scarico di vetro a piombo assiale SPG 140 VS arrester spark gap 2
