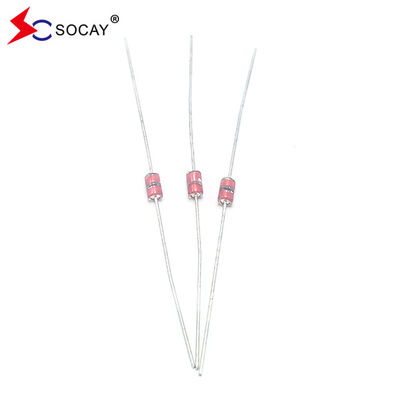

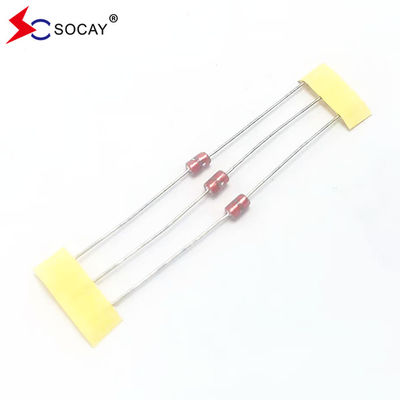

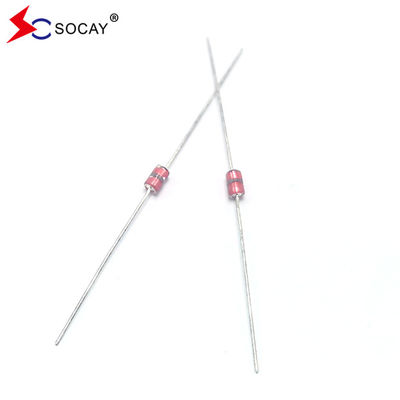

Tubo di scarico di vetro a piombo assiale SCB-141N Vs 140 ((119~221) V 1.0pF @8/20μS 1000A Adatto per alimentatori
DATASHEET:SCB_v2204.1.pdf
ParteNumero |
DC Spark-over Voltaggio Vs(V) |
Minimo Isolamento Resistenza IR ((OHM) /DC |
Massimo Capacità 1KHZ-6Vmax C (pF) |
FlussoCdi locazione Capacità 8/20 μS |
La vita in onda Esame |
SCB-141N | 140 ((126~210) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, > 200T |
SCB-181N | 180 ((126~234) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, > 200T |
SCB-201M | 200 ((160~240) | 100M /100V | 1.0 | 1000A | 10KV / 150A, > 200T |
SCB-301M | 300 ((240~360) | 100M /100V | 1.0 | 1000A | 10KV / 150A, > 200T |
SCB-401M | 400 ((320~480) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, > 200T |
SCB-501M | 500 ((400~600) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, > 200T |
SCB-601M | 600 ((480~720) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, > 200T |
SCB-701M | 700 ((560~840) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, > 200T |
SCB-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, > 200T |
SCB-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, > 200T |
SCB-152M | 1500 ((1200~1800) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, > 200T |
Caratteristiche:
u corrente di fuoriuscita pari a zero circa prima della tensione di fissaggio u Meno decadimento allo stato di accensione/spento. u Alta capacità di resistere a ripetuti fulmini. u Capacità di elettrodo bassa (≤1,0 pF) e isolamento elevato (≥100MΩ). U RoHS conforme. u Simmetrica bilaterale. u Insensibile alla temperatura, all'umidità e alla luce. u Temperatura di lavoro: -45 °C ~ +125 °C u Temperatura di conservazione: -45°C ~ +125°C u Risponde al livello MSL 1, per J-STD-020 |
Applicazioni:
u Forniture di alimentazione u Eliminazione delle scintille del motore u Absorbente di scintille del relè di commutazione u Protezione dell'impulso della linea dati u Dispositivi elettronici conformi alle norme UL497A e UL497B u Telefono/fax/modem u Trasmettitori/ricevitori di segnali ad alta frequenza u Antenna satellitare u amplificatori radio u Sistemi di allarme u Tubi a raggi catodici nei monitor/televisioni |
ParteNumero | Codice colore1 | Codice colore2 | Codice colore3 |
SCB-141N | Nero | Giallo | - |
SCB-181N | Grigio | - | - |
SCB-201M | Rosso | - | - |
SCB-301M | Arancione | - | - |
SCB-401M | Giallo | - | - |
SCB-501M | Verde | - | - |
SCB-601M | Blu | - | - |
SCB-701M | Colore viola | - | - |
SCB-102M | Nero | - | - |
SCB-122M | Nero | Rosso | Rosso |
SCB-152M | Nero | Verde | Rosso |
Articolo 2 | Metodo di prova | Norme |
Tensione di accensione continua | Misurare la tensione di scarica di partenza (Vs) aumentando gradualmente la tensione di corrente continua applicata. La corrente di prova è di 0,5 mA max. E la tensione di corrente continua sale entro 100V/s ((Vs<1000V) o 500V/s ((Vs≥1000V). |
Tasso di cambio, entro ± 30% resistenza all'isolamento e capacità, conforme alle specifiche nominali. |
Resistenza all'isolamento | Misurare la resistenza di isolamento attraverso il terminale a tensione regolare, ma la tensione di prova non supera la tensione di accensione DC. | |
Capacità | Misurare la capacità elettrostatica applicando una tensione inferiore a 6 V (a 1 KHz) tra i terminali. | |
Vita statica | 10KV con un condensatore 1500pf viene scaricato attraverso una resistenza da 2KΩ. 200 volte ad un intervallo di 10 secondi. |
△Vs/Vs≤30% Le caratteristiche degli altri elementi devono soddisfare il valore specificato |
Corrente di sovratensione Capacità |
1.2/50μs e 8/20μs, 1000A, collegati elettricamente a una resistenza (1~2 Ω), ±5 volte, ogni intervallo di tempo 60 secondi. Successivamente, l'aspetto esterno deve essere esaminato visivamente. | Nessuna crepa e nessun fallimento |
Resistenza al freddo | Misurazione dopo -40°C/1000 HRS e temperatura normale/2 HRS. | Le caratteristiche sono conformi alle specifiche nominali |
Resistenza al calore | Misurazione dopo 125°C /1000 HRS e temperatura normale/2 HRS. | |
Resistenza all'umidità | Misurazione dopo umidità 90~95°C ((45°C)) /1000 HRS e temperatura normale/2 HRS. | |
Ciclo di temperatura | 10 volte ripetizione del ciclo -40°C /30 min →normale, temperatura/2 min →125°C/30 min, misurazione dopo temperatura/2 HRS normale. | |
Capacità di saldatura | Applicare il flusso e immergere nella saldatura fusa a 230 ± 5 °C per 3 secondi fino al punto a 1,5 mm dal corpo. | Il filo di piombo è uniformemente coperto da saldatura |
Calore di saldatura | Misurazione dopo che il filo di piombo è immerso fino a un punto di 1,5 mm dal corpo nella saldatura a 260 ± 5 °C per 10 secondi | Conforme alle specifiche nominali |
Forza di trazione | Applicare un carico di 0,5 kg per 10 secondi | Il piombo non deve uscire per rompersi |
Forza flessibile | Piegare il filo di piombo a 2 mm dal corpo sotto carico di 0,25 e tornare al punto originario. |
Tensione di accensione continua | Misurare la tensione di scarica di partenza (Vs) aumentando gradualmente la tensione di corrente continua applicata. La corrente di prova è di 0,5 mA max. E la tensione di corrente continua sale entro 100V/s ((Vs<1000V) o 500V/s ((Vs≥1000V). |
Tasso di cambio, entro ± 30% resistenza all'isolamento e capacità, conforme alle specifiche nominali. |
Resistenza all'isolamento | Misurare la resistenza di isolamento attraverso il terminale a tensione regolare, ma la tensione di prova non supera la tensione di accensione DC. | |
Capacità | Misurare la capacità elettrostatica applicando una tensione inferiore a 6 V (a 1 KHz) tra i terminali. | |
Vita statica | 10KV con un condensatore 1500pf viene scaricato attraverso una resistenza da 2KΩ. 200 volte ad un intervallo di 10 secondi. |
△Vs/Vs≤30% Le caratteristiche degli altri elementi devono soddisfare il valore specificato |
Corrente di sovratensione Capacità |
1.2/50μs e 8/20μs, 1000A, collegati elettricamente a una resistenza (1~2 Ω), ±5 volte, ogni intervallo di tempo 60 secondi. Successivamente, l'aspetto esterno deve essere esaminato visivamente. | Nessuna crepa e nessun fallimento |
Resistenza al freddo | Misurazione dopo -40°C/1000 HRS e temperatura normale/2 HRS. | Le caratteristiche sono conformi alle specifiche nominali |
Resistenza al calore | Misurazione dopo 125°C /1000 HRS e temperatura normale/2 HRS. | |
Resistenza all'umidità | Misurazione dopo umidità 90~95°C ((45°C)) /1000 HRS e temperatura normale/2 HRS. | |
Ciclo di temperatura | 10 volte ripetizione del ciclo -40°C /30 min →normale, temperatura/2 min →125°C/30 min, misurazione dopo temperatura/2 HRS normale. | |
Capacità di saldatura | Applicare il flusso e immergere nella saldatura fusa a 230 ± 5 °C per 3 secondi fino al punto a 1,5 mm dal corpo. | Il filo di piombo è uniformemente coperto da saldatura |
Calore di saldatura | Misurazione dopo che il filo di piombo è immerso fino a un punto di 1,5 mm dal corpo nella saldatura a 260 ± 5 °C per 10 secondi | Conforme alle specifiche nominali |
Forza di trazione | Applicare un carico di 0,5 kg per 10 secondi | Il piombo non deve uscire per rompersi |
Forza flessibile | Piegare il filo di piombo a 2 mm dal corpo sotto carico di 0,25 e tornare al punto originario. |
