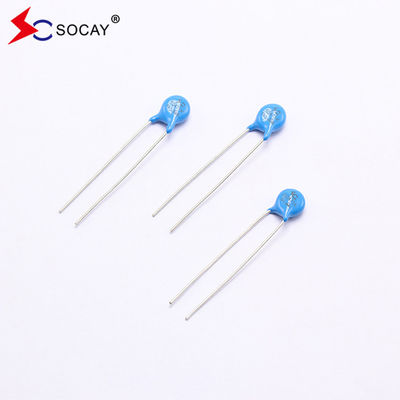

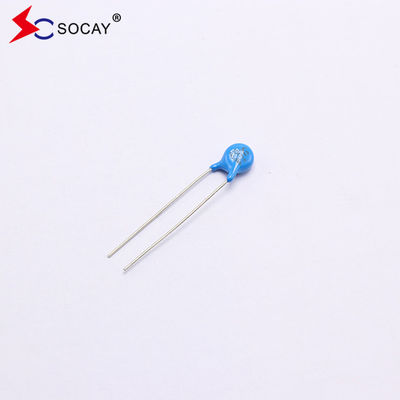

Name: 5D 7D 10D MOV Varistor Protettore elettrostatico 271 471 511 561 Resistore
Brand: SOCAY
SKU: 7D561K
Rating: 4.7 (119 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome del prodotto: Varistore

Impronta: F7mm

VAC: 350V

VDC: 460V

Voltaggio del varistor: 560 ((504~616) V

IP: 10A

VC: 845 V

potenza nominale: 0.25W

Tipo Capacità: 100 pF

Evidenziare:

7D MOV Varistor

5D MOV Varistor

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: VDE ,UL,REACH,RoHS,ISO

Numero di modello: 7D561K

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Imballaggi particolari: Imballaggio/sborsa AMMO

Tempi di consegna: 5-8 giorni lavorativi

Galleria

5D 7D 10D MOV Varistor Protettore elettrostatico 271 471 511 561 Resistore

Descrizione di prodotto

MOV Varistor 5D/7D/10D Protettore elettrostatico 271/471/511/561 Resistenza

DATASHEET:07D Serie_v2306.1.pdf

Numero di tipo		Tensione massima ammissibile		Varistor Voltaggio	Massimo Clamping Voltaggio		Resistente Flusso Corrente				Massimo Energia (10/1000μs)		Classificato Potenza	TCapacità tipica (di riferimento)
Norme	Grande ondata	V._{Climatizzazione}(V)	V._DC(V)	V1mA (V)	Io..._P(A)	V._C(V)	I(A) Norme		I(A) Grande ondata		(J) Norme	(J) Grande ondata	(W)	@ 1KHZ (pf)
Norme	Grande ondata	V._{Climatizzazione}(V)	V._DC(V)	V1mA (V)	Io..._P(A)	V._C(V)	1 volta	2 volte	1 volta	2 volte	(J) Norme	(J) Grande ondata	(W)	@ 1KHZ (pf)
07D180K	07D180KJ	11	14	18 ((15~21.6)	2.5	36	250	125	500	250	0.9	2.0	0.02	2800
07D220K	07D220KJ	14	18	22 ((19.5~26)	2.5	43	250	125	500	250	1.1	2.4	0.02	2300
07D270K	07D270KJ	17	22	27(24~30)	2.5	53	250	125	500	250	1.4	3.0	0.02	1800
07D330K	07D330KJ	20	26	33(29.5~36.5)	2.5	66	250	125	500	250	1.7	3.5	0.02	1500
07D390K	07D390KJ	25	31	39(35~43)	2.5	77	250	125	500	250	2.1	4.0	0.02	1300
07D470K	07D470KJ	30	38	47(42~54)	2.5	93	250	125	500	250	2.5	5.0	0.02	1100
07D560K	07D560KJ	35	45	56 ((50~62)	2.5	110	250	125	500	250	3.1	6.0	0.02	900
07D680K	07D680KJ	40	56	68(61~75)	2.5	135	250	125	500	250	3.6	7.0	0.02	740
07D820K	07D820KJ	50	65	82(74~90)	10	135	1200	600	1750	1250	5.5	10.0	0.25	600
07D101K	07D101KJ	60	85	100(90~110)	10	165	1200	600	1750	1250	6.5	12.0	0.25	500
07D121K	07D121KJ	75	100	120 ((108~132)	10	200	1200	600	1750	1250	7.8	13.0	0.25	420
07D151K	07D151KJ	95	125	150 ((135~165)	10	250	1200	600	1750	1250	9.7	13.0	0.25	330
07D181K	07D181KJ	115	150	180 ((162~198)	10	300	1200	600	1750	1250	11.7	16.0	0.25	280
07D201K	07D201KJ	130	170	200 ((180~220)	10	340	1200	600	1750	1250	13.0	17.0	0.25	250
07D221K	07D221KJ	140	180	220 ((198~242)	10	360	1200	600	1750	1250	14.0	19.0	0.25	230
07D241K	07D241KJ	150	200	240 ((216~264)	10	395	1200	600	1750	1250	15.0	21.0	0.25	210
07D271K	07D271KJ	175	225	270 ((243~297)	10	455	1200	600	1750	1250	18.0	24.0	0.25	185
07D301K	07D301KJ	190	250	300(270~330)	10	500	1200	600	1750	1250	20.0	26.0	0.25	165
07D331K	07D331KJ	210	275	330(297~363)	10	550	1200	600	1750	1250	23.0	28.0	0.25	150
07D361K	07D361KJ	230	300	360 ((324~396)	10	595	1200	600	1750	1250	25.0	32.0	0.25	140
07D391K	07D391KJ	250	320	390 ((351~429)	10	650	1200	600	1750	1250	25.0	35.0	0.25	130
07D431K	07D431KJ	275	350	430(387~473	10	710	1200	600	1750	1250	28.0	40.0	0.25	115
07D471K	07D471KJ	300	385	470 ((423~517)	10	775	1200	600	1750	1250	30.0	42.0	0.25	105
07D511K	07D511KJ	320	415	510 ((459~561)	10	845	1200	600	1750	1250	30.0	45.0	0.25	100
07D561K	07D561KJ	350	460	560 ((504~616)	10	925	1200	600	1750	1250	30.0	49.0	0.25	90
07D621K	07D621KJ	385	505	620 ((558~682)	10	1025	1200	600	1750	1250	33.0	55.0	0.25	80
07D681K	07D681KJ	420	560	680 ((612~748)	10	1120	1200	600	1750	1250	33.0	60.0	0.25	75
07D751K	07D751KJ	460	615	750 ((675~825)	10	1240	1200	600	1750	1250	67.2	65.0	0.25	70
07D781K	07D781KJ	485	640	780 ((702~858)	10	1290	1200	600	1750	1250	67.2	65.0	0.25	70
07D821K	07D821KJ	510	670	820 ((738~902)	10	1355	1200	600	1750	1250	67.2	70.0	0.25	60

Commento:tensione> 33V, K è ±10%

5D 7D 10D MOV Varistor Protettore elettrostatico 271 471 511 561 Resistore 0

Descrizione:

I varistori a piombo radiale della serie 07D forniscono una soluzione ideale per la protezione del circuito per applicazioni a bassa tensione di CC, offrendo valori di sovratensione più elevati di quanto non sia mai stato possibile in dischi così piccoli.
La corrente di punta massima può raggiungere fino a 1,75KA (impulso di 8 / 20 μs) per proteggere da picchi di punta elevati, comprese le interferenze indirette del fulmine,sistema di commutazione di transienti e transienti rapidi anormali dalla fonte di alimentazione.

Caratteristiche:

u Ampia gamma di tensione di funzionamento (V1mA) da 18V a 820V

u Risposta rapida a sovra-tensione transitoria

u Grande capacità di assorbimento di energia transitoria

u Basso rapporto di fissaggio e nessuna corrente di continuazione

u Risponde al livello MSL 1, per J-STD-020

Applicazioni:

u Protezione da semiconduttori transistor, diodo, IC, tiristor o triac

u Protezione contro le sovratensioni nell'elettronica di consumo

u Protezione contro le sovratensioni nell'elettronica industriale

u Protezione contro le sovratensioni negli elettrodomestici elettronici, negli elettrodomestici a gas e in quelli a petrolio

u Assorbimento delle sollecitazioni del relè e delle valvole elettromagnetiche

Materiale	Nessun materiale radioattivo
Funzionamento Temperatura	-40°C ~ +85°C
Temperatura di conservazione	-55°C ~ +125°C
Corpo	di larghezza uguale o superiore a 15 mm
Lead	di legno di legno
Dispositivi senza piombo	di larghezza uguale o superiore a 15 mm

5D 7D 10D MOV Varistor Protettore elettrostatico 271 471 511 561 Resistore 1

5D 7D 10D MOV Varistor Protettore elettrostatico 271 471 511 561 Resistore 2

5D 7D 10D MOV Varistor Protettore elettrostatico 271 471 511 561 Resistore 3
