Φ20mm Varistor di ossido metallico 20D101K / 20D101KJ Ampia tensione di funzionamento V1mA 18V - 1800V

250pcs
MOQ
negotiable
prezzo
Φ20mm Varistor di ossido metallico 20D101K / 20D101KJ Ampia tensione di funzionamento V1mA 18V - 1800V
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Descrizione: Varissione del DIP
Dimensioni: F20 mm
VAC: 60 V
VDC: 85V
Voltaggio del varistor: 100 ((90~110) V
IP: 100A
VC: 165V
potenza nominale: 1.0W
Tipo Capacità: 4000pF
Resistere alle correnti di marea: 6.5KA (1 volta)
Utilizzatori: Protezione di circuito
Evidenziare:

Varistor di ossido metallico 20D101K

,

Varistor di ossido metallico 20D101KJ
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: UL,REACH,RoHS,ISO
Numero di modello: 20D101K/20D101KJ
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Imballaggi particolari: Imballaggio AMMO
Tempi di consegna: 1-2weeks
Descrizione di prodotto

Ф20mm Serie 20D101K/20D101KJ Metal Oxide Varistor Ampia tensione di funzionamento (V1mA) Distanzia da 18V a 1800V



DATASHEET:20D Serie_v2306.1.pdf



1.Standard di lavoro



Collegato in parallelo al circuito, quando il dispositivo è inattivo, il valore della resistenza è elevato e può essere considerato un circuito aperto con scarso o nessun effetto sul circuito.Quando c' è un polso anormaleQuando la tensione anormale scompare, ritorna allo stato di alta resistenza e il circuito funziona normalmente.



Descrizione:componenti semiconduttori





Numero di tipo Tensione massima ammissibile Varistor Voltaggio

Massimo

Clamping

Voltaggio

Resistente

Flusso

Corrente

Massimo

Energia

(10/1000μs)

Classificato

Potenza

 TCapacità tipica (di riferimento)
Norme Grande ondata V.Climatizzazione(V) V.DC(V)

V1mA

(V)

 Io...P(A) V.C(V)

I(A)

Norme

I(A)

Grande ondata

(J)

Norme

(J)

Grande ondata

 (W) @ 1KHZ (pf)
              1 volta 2 volte 1 volta 2 volte
20D180K 20D180KJ 11 14 18 ((15~21.6) 20 36 2000 1000 3000 1000 11 13 0.2 28500
20D220K 20D220KJ 14 18 22 ((19.5~26) 20 43 2000 1000 3000 1000 14 16 0.2 18500
20D270K 20D270KJ 17 22 27(24~30) 20 53 2000 1000 3000 1000 16 19 0.2 13000
20D330K 20D330KJ 20 26 33(29.5~36.5) 20 66 2000 1000 3000 1000 23 24 0.2 11500
20D390K 20D390KJ 25 31 39(35~43) 20 77 2000 1000 3000 1000 26 28 0.2 8500
20D470K 20D470KJ 30 38 47(42~54) 20 93 2000 1000 3000 1000 30 34 0.2 7400
20D560K 20D560KJ 35 45 56 ((50~62) 20 100 2000 1000 3000 1000 41 41 0.2 6500
20D680K 20D680KJ 40 56 68(61~75) 20 135 2000 1000 3000 1000 46 49 0.2 5800
20D820K 20D820KJ 50 65 82(74~90) 100 135 6500 4000 10000 7000 38 56 1.0 4900
20D101K 20D101KJ 60 85 100(90~110) 100 165 6500 4000 10000 7000 45 70 1.0 4000
20D121K 20D121KJ 75 100 120 ((108~132) 100 200 6500 4000 10000 7000 55 85 1.0 3300
20D151K 20D151KJ 95 125 150 ((135~165) 100 250 6500 4000 10000 7000 70 106 1.0 2700
20D181K 20D181KJ 115 150 180 ((162~198) 100 300 6500 4000 10000 7000 85 130 1.0 2200
20D201K 20D201KJ 130 170 200 ((180~220) 100 340 6500 4000 10000 7000 95 140 1.0 2000
20D221K 20D221KJ 140 180 220 ((198~242) 100 360 6500 4000 10000 7000 100 155 1.0 1800
20D241K 20D241KJ 150 200 240 ((216~264) 100 395 6500 4000 10000 7000 108 168 1.0 1650
20D271K 20D271KJ 175 225 270 ((243~297) 100 455 6500 4000 10000 7000 127 190 1.0 1500
20D301K 20D301KJ 190 250 300(270~330) 100 500 6500 4000 10000 7000 136 210 1.0 1300
20D331K 20D331KJ 210 275 330(297~363) 100 550 6500 4000 10000 7000 150 228 1.0 1200
20D361K 20D361KJ 230 300 360 ((324~396) 100 595 6500 4000 10000 7000 163 255 1.0 1100
20D391K 20D391KJ 250 320 390 ((351~429) 100 650 6500 4000 10000 7000 180 275 1.0 1000
20D431K 20D431KJ 275 350 430(387~473 100 710 6500 4000 10000 7000 190 305 1.0 930
20D471K 20D471KJ 300 385 470 ((423~517) 100 775 6500 4000 10000 7000 220 350 1.0 850
20D511K 20D511KJ 320 415 510 ((459~561) 100 845 6500 4000 10000 7000 220 360 1.0 780
20D561K 20D561KJ 350 460 560 ((504~616) 100 925 6500 4000 10000 7000 220 380 1.0 710
20D621K 20D621KJ 385 505 620 ((558~682) 100 1025 6500 4000 10000 7000 220 390 1.0 650
20D681K 20D681KJ 420 560 680 ((612~748) 100 1120 6500 4000 10000 7000 230 400 1.0 600
20D751K 20D751KJ 460 615 750 ((675~825) 100 1240 6500 4000 10000 7000 255 420 1.0 530
20D781K 20D781KJ 485 640 780 ((702~858) 100 1290 6500 4000 10000 7000 265 440 1.0 510
20D821K 20D821KJ 510 670 820 ((738~902) 100 1355 6500 4000 10000 7000 282 460 1.0 500
20D911K 20D911KJ 550 745 910(819~1001) 100 1500 6500 4000 10000 7000 310 510 1.0 440
20D102K 20D102KJ 625 825 1000 ((900~1100) 100 1650 6500 4000 10000 7000 342 565 1.0 400
20D112K 20D112KJ 680 895 1100 ((990~1210) 100 1814 6500 4000 10000 7000 383 620 1.0 460
20D122K 20D122KJ 750 990 1200(1080~1320) 100 1980 6500 4000 10000 7000 408 660 1.0 320
20D152K 20D152KJ 900 1200 1500 ((1350~1650) 100 2475 6500 4000 10000 7000 420 660 1.0 260
20D162K 20D162KJ 1000 1280 1600 ((1440~1760) 100 2640 6500 4000 10000 7000 606 660 1.0 320
20D182K 20D182KJ 1000 1465 1800 ((1620~1980) 100 2970 6500 4000 10000 7000 625 660 1.0 320

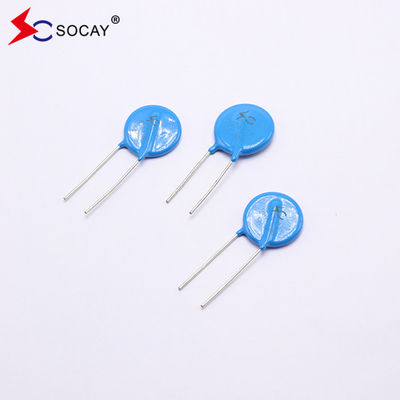

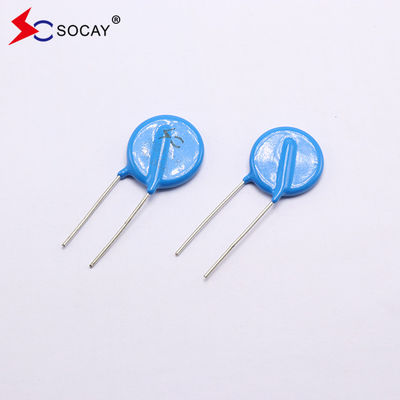

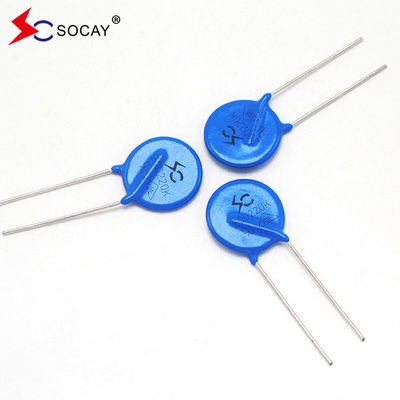

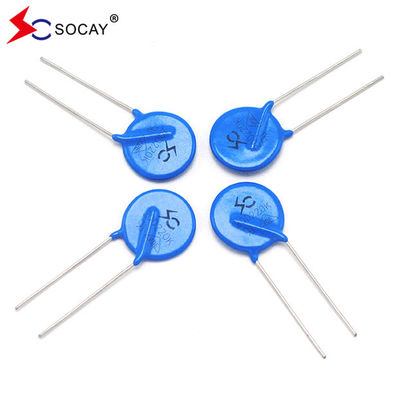

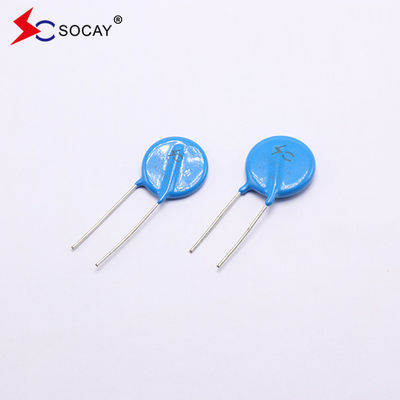

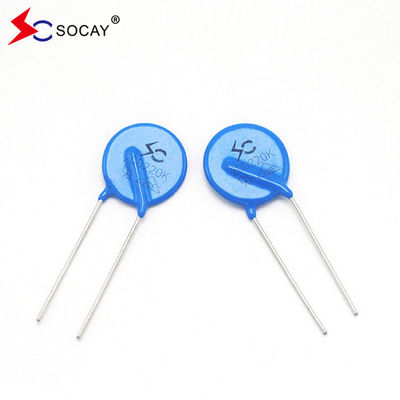

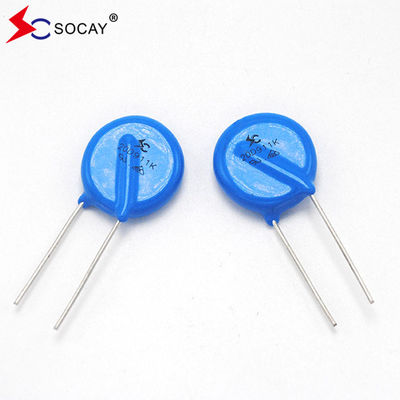

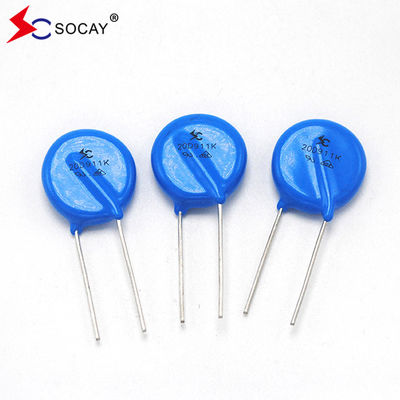

2.Mostra fotografica

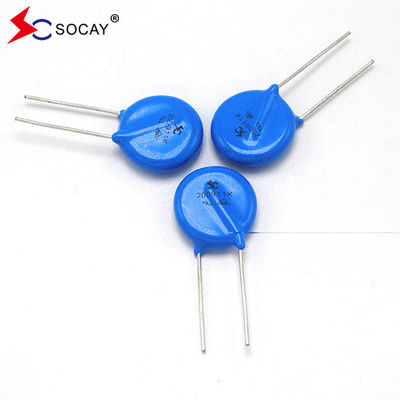

Φ20mm Varistor di ossido metallico 20D101K / 20D101KJ Ampia tensione di funzionamento V1mA 18V - 1800V 0



Caratteristiche:

u Ampia gamma di tensione di funzionamento (V1mA) da 18V a 1800V

u Risposta rapida a sovra-tensione transitoria

u Grande capacità di assorbimento di energia transitoria

u Basso rapporto di fissaggio e nessuna corrente di continuazione

u Risponde al livello MSL 1, per J-STD-020



Materiale Nessun materiale radioattivo
Funzionamento Temperatura -40°C ~ +85°C
Temperatura di conservazione -55°C ~ +125°C
Corpo di larghezza uguale o superiore a 15 mm
Lead di legno di legno
Dispositivi senza piombo di larghezza uguale o superiore a 15 mm





Numero della parte Quantità Opzione di imballaggio Specifica dell'imballaggio
20DXXXXX 250 Sacchetto di plastica Imballaggio a sfuso

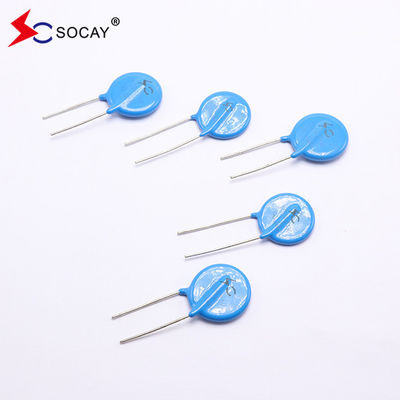

Φ20mm Varistor di ossido metallico 20D101K / 20D101KJ Ampia tensione di funzionamento V1mA 18V - 1800V 1

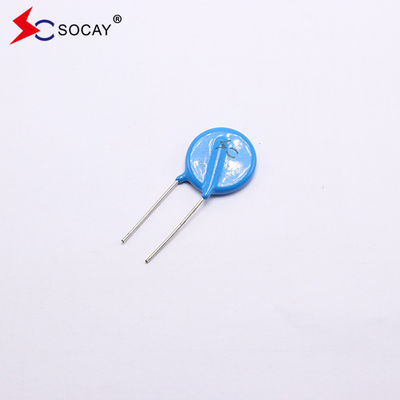

Φ20mm Varistor di ossido metallico 20D101K / 20D101KJ Ampia tensione di funzionamento V1mA 18V - 1800V 2

Φ20mm Varistor di ossido metallico 20D101K / 20D101KJ Ampia tensione di funzionamento V1mA 18V - 1800V 3
