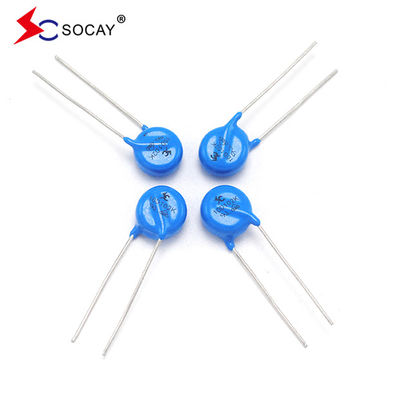

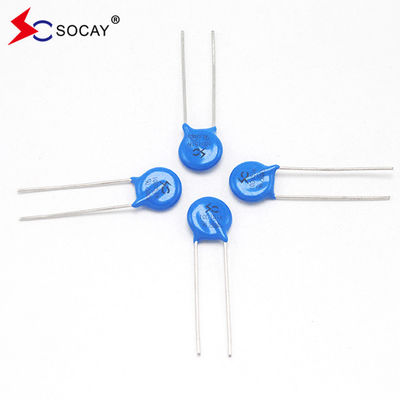

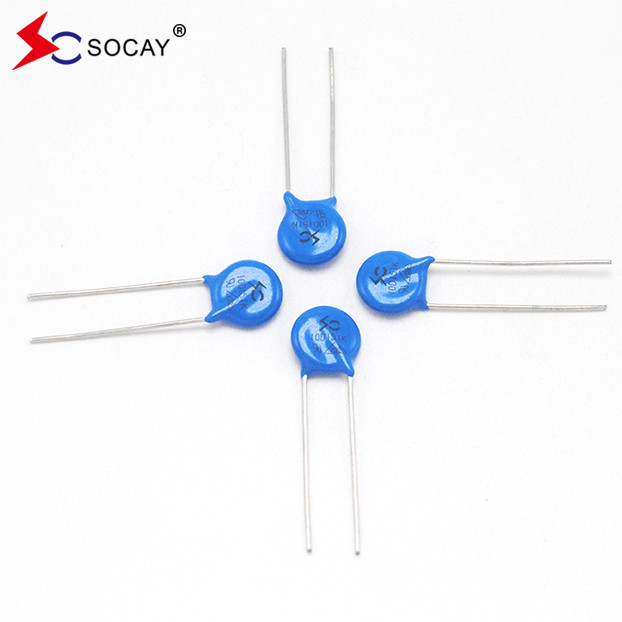

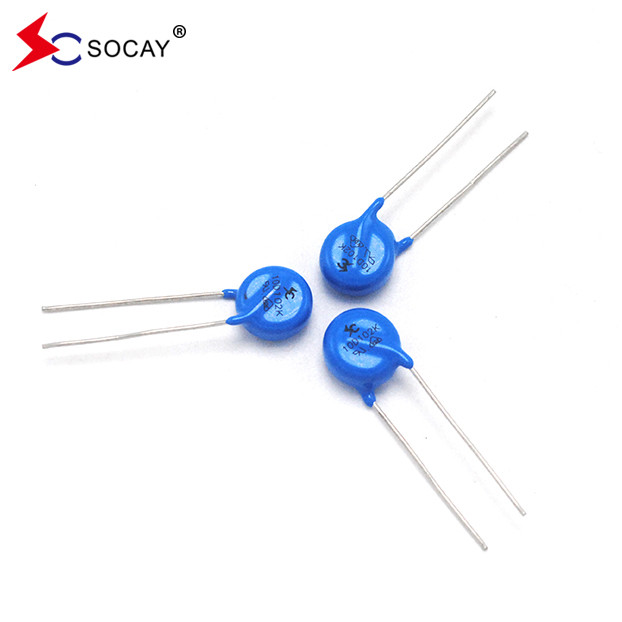

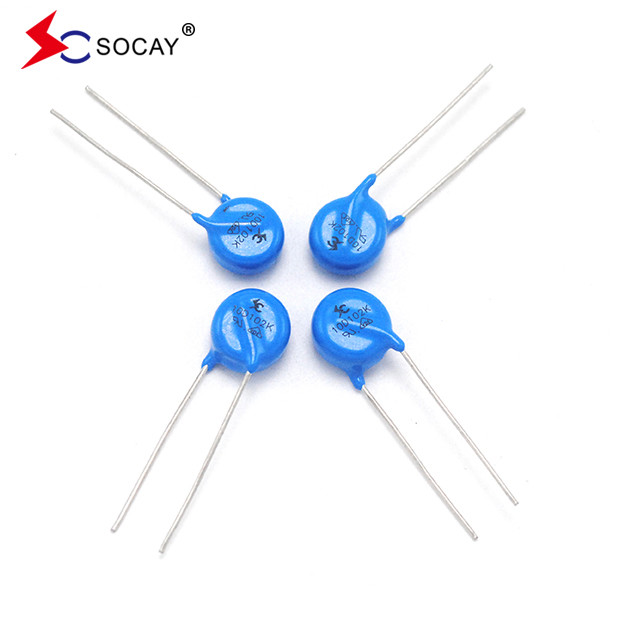

Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor

Smart Electronics~Varistors 10D471K 10D-471K Varistors 10D391K 07D220K 14D391K

DATASHEET:10D Serie_v2306.1.pdf

Descrizione:

I varistori a piombo radiale della serie 10D forniscono una soluzione ideale per la protezione del circuito per applicazioni a bassa tensione di CC, offrendo valori di sovratensione più elevati di quanto non sia mai stato possibile in precedenza in dischi così piccoli.
La corrente nominale massima di picco di sovratensione può raggiungere fino a 3,5 KA (impulso di 8 / 20 μs) per proteggere da picchi di sovratensione elevati, comprese le interferenze indirette del fulmine,sistema di commutazione di transienti e transienti rapidi anormali dalla fonte di alimentazione.

I parametri di base del varistor sono costituiti principalmente dai seguenti 12 elementi::

1. tensione nominale del varistor (V): si riferisce al valore di tensione attraverso il varistor quando passa una corrente di impulso di durata specificata (generalmente 1mA e durata inferiore a 400mS).
2. rapporto di tensione: si riferisce al rapporto tra il valore di tensione generato quando la corrente del varistor è di 1 mA e il valore di tensione generato quando la corrente del varistor è di 0,1 mA.
3Voltaggio limite massimo (V): il valore di picco della tensione alle due estremità del varistor sotto la corrente Ip di impulso massimo che il varistor può sopportare e la forma d'onda specificata.
4Relazione di tensione residua: quando la corrente che passa attraverso il varistor ha un certo valore, la tensione generata alle sue due estremità è chiamata tensione residua di questo valore di corrente.Il rapporto di tensione residua è il rapporto tra tensione residua e tensione nominale.
5Capacità di flusso (kA): La capacità di flusso, chiamata anche portata, si riferisce al valore massimo di impulso (picco) di corrente.
6Corrente di perdita (mA): la corrente di perdita, chiamata anche corrente in attesa, si riferisce alla corrente che scorre attraverso il varistor sotto la temperatura specificata e la tensione massima CC.
7. coefficiente di tensione-temperatura: si riferisce al tasso di variazione della tensione nominale del varistor nell'intervallo di temperatura specificato (temperatura 20°C ~ 70°C), cioèquando la corrente attraverso il varistor rimane costanteCoefficiente di temperatura corrente:si riferisce al cambiamento relativo della corrente che scorre attraverso il varistor quando la temperatura cambia di 1 °C quando la tensione attraverso il varistor rimane costante.
8Coefficiente non lineare di tensione: si riferisce al rapporto tra il valore della resistenza statica e il valore della resistenza dinamica del varistor sotto una data tensione esterna.
9. Resistenza di isolamento: si riferisce al valore di resistenza tra il filo di piombo (pin) del varistor e la superficie isolante del resistore.
10Capacità statica (PF): si riferisce alla capacità intrinseca del varistor stesso.
11Potenza nominale: potenza massima quando la tensione del varistor cambia di meno del 10% dopo aver lavorato per 1000 ore a una temperatura ambiente specifica di 85°C.
12. Corrente di impulso massima (8/20us): colpisce il varistor con una corrente di impulso specifica (forma d'onda di 8/20us) una o due volte (con un intervallo di 5 minuti ogni volta),in modo che la variazione della tensione del varistore è ancora entro il 10% della corrente di inrush massima.
