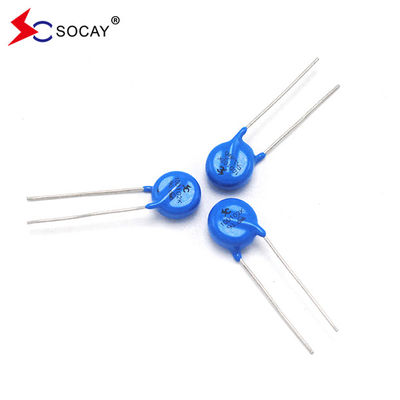

UL VDE Metal Oxide Mov 10D511K Varistor Film di resina epossidica 510V Per alimentazione

UL VDE Varistor Varistor Varistor Metallo ossido 10D511K Film di resina epossidica Varistor 510V Per alimentazione

DATASHEET:25D Serie_v2306.1.pdf

Su Varistor

Il dispositivo di limitazione della tensione più utilizzato è il varistor MOV/MLV, costituito principalmente da ossido di zinco e da una varietà di ossidi di metallo in traccia, che vengono mescolati e stampati.

Descrizione:

I varistori a piombo radiale della serie 25D forniscono una soluzione ideale per la protezione del circuito per applicazioni a bassa tensione CC, offrendo valori di sovratensione più elevati di quanto non sia mai stato possibile in precedenza in dischi così piccoli.
La corrente nominale massima di picco di sovratensione può raggiungere fino a 20KA (impulso di 8 / 20 μs) per proteggere da picchi elevati di sovratensione, comprese le interferenze indirette da fulmine,sistema di commutazione di transienti e transienti rapidi anormali dalla fonte di alimentazione.

Selezione del varistor:

Quando si sceglie un varistor, si devono tenere conto delle condizioni specifiche del circuito e, in generale, si devono seguire i seguenti principi:

1. Selezione della tensione del varistor V1mA

In base alla scelta della tensione di alimentazione, la tensione di alimentazione applicata continuamente alle due estremità del varistor non deve superare la tensione specificata

Il valore della "tensione di funzionamento continua massima" indicato nella griglia, vale a dire la tensione di funzionamento continua massima del varistor deve essere

maggiore del VIN della tensione di funzionamento in corrente continua della linea di alimentazione (linea di segnale), vale a dire VDC≥VIN; per la selezione del varistor dell'alimentazione in corrente alternata a 220 V,la gamma di fluttuazioni della tensione di funzionamento della rete deve essere pienamente considerata;. Quando si seleziona il valore di tensione del varistor del varistor, il margine sufficiente.È più appropriato scegliere un varistor con una tensione di 470V ~ 620VLa scelta di un varistor con una tensione di varistor più elevata può ridurre il tasso di guasto e prolungare la vita di servizio, ma la tensione residua aumenterà leggermente.

2Selezione del flusso di traffico

La corrente nominale di scarica del varistor deve essere superiore alla corrente di sovratensione necessaria per resistere o alla corrente di sovratensione massima che può verificarsi durante il funzionamento dell'apparecchiatura.La corrente nominale di scarica deve essere calcolata in base al valore di più di 10 impatti nella curva di durata di sopravvenuta del varistor, pari a circa il 30% del flusso di impatto massimo (ossia 0,3 IP).

3. Selezione della tensione di fissaggio

La tensione di fissaggio del varistor deve essere inferiore alla tensione massima che il componente o l'apparecchiatura protetto può sopportare (ossia tensione di sicurezza).

4. Selezione del condensatore Cp

Per i segnali di trasmissione ad alta frequenza, la capacità Cp dovrebbe essere minore e viceversa

5. Corrispondenza della resistenza interna (Resistance Match)

Relazione tra la resistenza interna R (R ≥ 2Ω) del componente protetto (linea) e la resistenza interna transitoria Rv del varistor: R ≥ 5 Rv;per componenti protetti con resistenza interna ridotta, la velocità di trasmissione del segnale non sarà influenzata se la velocità di trasmissione del segnale non è influenzata.

Applicazioni:

1.FAQ
Posso avere un ordine di campione?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità.

D2: e il tempo di consegna?
R: Il campione ha bisogno di 1 giorno, il tempo di produzione di massa ha bisogno di 1-2 settimane per la quantità di ordine superiore a

Q3. Avete un MOQ?
A: MOQ dipende dal tipo di prodotto, 1pc per il controllo dei campioni è disponibile

Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
R: Di solito spediamo con DHL, UPS, FedEx o TNT. Di solito ci vogliono 3-5 giorni per arrivare. Anche la spedizione aerea e marittima è opzionale.

Q5. Come procedere con un ordine?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
