Name: 05D680K 05D680KJ Metal Oxide Varistor Surge Protection MOV da 8V a 1800V
Brand: SOCAY
SKU: 05D680K
Rating: 4.9 (143 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome del prodotto: Varistore

tipo di pacchetto: F5 mm

VAC: 40V

VDC: 56 V

Voltaggio del varistor: 68 ((61~75) V

IP: 5A

VC: 370V

potenza nominale: 0.1W

Tipo Capacità: 300pF

Applicazione: Dispositivo di protezione

Evidenziare:

Protezione contro le sovratensioni da ossido metallico

05D680K Varistore di ossido metallico

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: VDE.UL,REACH,RoHS,ISO

Numero di modello: 05D680K

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

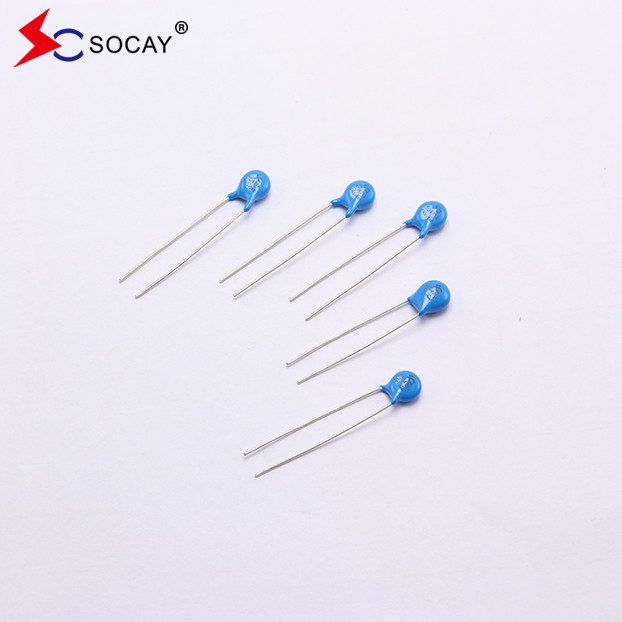

05D680K 05D680KJ Metal Oxide Varistor Surge Protection MOV da 8V a 1800V

Descrizione di prodotto

MOV 05D680K~05D680KJ Serie Ossido metallico Varistots Surge Varistor da 8V a 1800V

DATASHEET:05D Serie_v2306.1.pdf

Numero di tipo		Tensione massima ammissibile		Varistor Voltaggio	Massimo Clamping Voltaggio		Resistente Flusso Corrente				Massimo Energia (10/1000μs)		Classificato Potenza	TCapacità tipica (di riferimento)
Norme	Grande ondata	V._{Climatizzazione}(V)	V._DC(V)	V.0.1mA (V)	Io..._P(A)	V._C(V)	I(A) Norme		I(A) Grande ondata		(J) Norme	(J) Grande ondata	(W)	@ 1KHZ (pf)
Norme	Grande ondata	V._{Climatizzazione}(V)	V._DC(V)	V.0.1mA (V)	Io..._P(A)	V._C(V)	1 volta	2 volte	1 volta	2 volte	(J) Norme	(J) Grande ondata	(W)	@ 1KHZ (pf)
05D180K	05D180KJ	11	14	18 ((15~21.6)	1	40	100	50	250	125	0.4	0.6	0.01	1400
05D220K	05D220KJ	14	18	22 ((19.5~26)	1	48	100	50	250	125	0.5	0.7	0.01	1150
05D270K	05D270KJ	17	22	27(24~30)	1	60	100	50	250	125	0.6	0.9	0.01	930
05D330K	05D330KJ	20	26	33(29.5~36.5)	1	73	100	50	250	125	0.8	1.1	0.01	760
05D390K	05D390KJ	25	31	39(35~43)	1	80	100	50	250	125	0.9	1.2	0.01	640
05D470K	05D470KJ	30	38	47(42~54)	1	104	100	50	250	125	1.1	1.5	0.01	530
05D560K	05D560KJ	35	45	56 ((50~62)	1	123	100	50	250	125	1.3	1.8	0.01	450
05D680K	05D680KJ	40	56	68(61~75)	1	150	100	50	250	125	1.6	2.2	0.01	370
05D820K	05D820KJ	50	65	82(74~90)	5	145	400	200	800	600	2.5	4.0	0.1	300
05D101K	05D101KJ	60	85	100(90~110)	5	177	400	200	800	600	3.0	4.1	0.1	250
05D121K	05D121KJ	75	100	120 ((108~132)	5	210	400	200	800	600	4.0	4.9	0.1	210
05D151K	05D151KJ	95	125	150 ((135~165)	5	260	400	200	800	600	4.1	6.5	0.1	165
05D181K	05D181KJ	115	150	180 ((162~198)	5	320	400	200	800	600	4.9	7.5	0.1	140
05D201K	05D201KJ	130	170	200 ((180~220)	5	355	400	200	800	600	6.5	8.5	0.1	125
05D221K	05D221KJ	140	180	220 ((198~242)	5	380	400	200	800	600	7.5	9.0	0.1	110
05D241K	05D241KJ	150	200	240 ((216~264)	5	415	400	200	800	600	8.0	10.5	0.1	100
05D271K	05D271KJ	175	225	270 ((243~297)	5	475	400	200	800	600	8.5	11.0	0.1	95
05D301K	05D301KJ	190	250	300(270~330)	5	520	400	200	800	600	9.0	12.0	0.1	85
05D331K	05D331KJ	210	275	330(297~363)	5	570	400	200	800	600	9.5	13.0	0.1	75
05D361K	05D361KJ	230	300	360 ((324~396)	5	620	400	200	800	600	10.0	16.0	0.1	70
05D391K	05D391KJ	250	320	390 ((351~429)	5	675	400	200	800	600	12.0	17.0	0.1	65
05D431K	05D431KJ	275	350	430 ((387~473)	5	745	400	200	800	600	13.0	20.0	0.1	60
05D471K	05D471KJ	300	385	470 ((423~517)	5	810	400	200	800	600	15.0	21.0	0.1	55
05D511K	05D511KJ	320	415	510 ((459~561)	5	845	400	200	800	600	16.0	22.5	0.1	50
05D561K	05D561KJ	350	460	560 ((504~616)	5	920	400	200	800	600	16.0	24.0	0.1	50
05D621K	05D621KJ	385	505	620 ((558~682)	5	1025	400	200	800	600	21.0	25.0	0.1	40
05D681K	05D681KJ	420	560	680 ((612~748)	5	1120	400	200	800	600	21.0	29.0	0.1	35
05D751K	05D751KJ	460	615	750 ((675~825)	5	1240	400	200	800	600	22.4	32.0	0.1	30

Commento:tensione> 33V, K è ±10%

05D680K 05D680KJ Metal Oxide Varistor Surge Protection MOV da 8V a 1800V 0

Descrizione:

I varistori a piombo radiale della serie 05D forniscono una soluzione ideale per la protezione del circuito per applicazioni a bassa tensione CC, offrendo valori di sovratensione più elevati di quanto non sia mai stato possibile in precedenza in dischi così piccoli.
La corrente nominale massima di picco di sovratensione può raggiungere fino a 0,8KA (impulso di 8 / 20 μs) per proteggere da picchi elevati di sovratensione, comprese le interferenze indirette da fulmine,sistema di commutazione di transienti e transienti rapidi anormali dalla fonte di alimentazione.

Caratteristiche:

u Ampia gamma di tensione di funzionamento (V1mA) da 18V a 750V

u Risposta rapida a sovra-tensione transitoria

u Grande capacità di assorbimento di energia transitoria

u Basso rapporto di fissaggio e nessuna corrente di continuazione

u Risponde al livello MSL 1, per J-STD-020

Applicazioni:

u Protezione da semiconduttori transistor, diodo, IC, tiristor o triac

u Protezione contro le sovratensioni nell'elettronica di consumo

u Protezione contro le sovratensioni nell'elettronica industriale

u Protezione contro le sovratensioni negli elettrodomestici elettronici, negli elettrodomestici a gas e in quelli a petrolio

u Assorbimento delle sollecitazioni del relè e delle valvole elettromagnetiche

Materiale	Nessun materiale radioattivo
Funzionamento Temperatura	-40°C ~ +85°C
Temperatura di conservazione	-55°C ~ +125°C
Corpo	di larghezza uguale o superiore a 15 mm
Lead	di legno di legno
Dispositivi senza piombo	di larghezza uguale o superiore a 15 mm

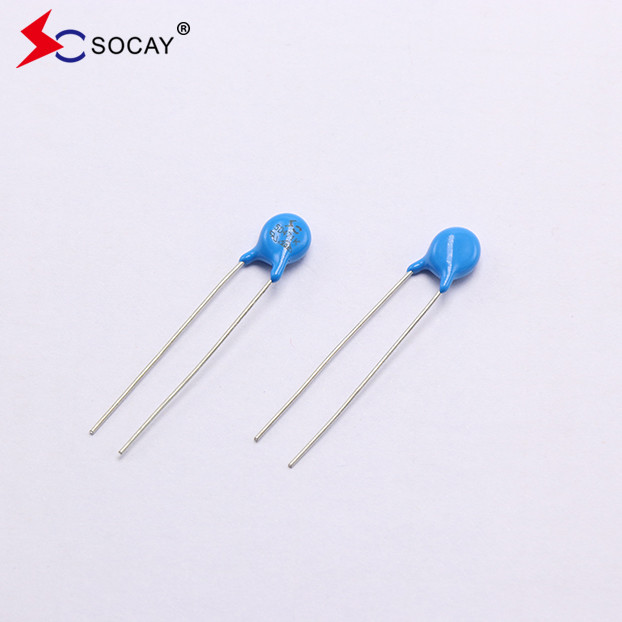

05D680K 05D680KJ Metal Oxide Varistor Surge Protection MOV da 8V a 1800V 1

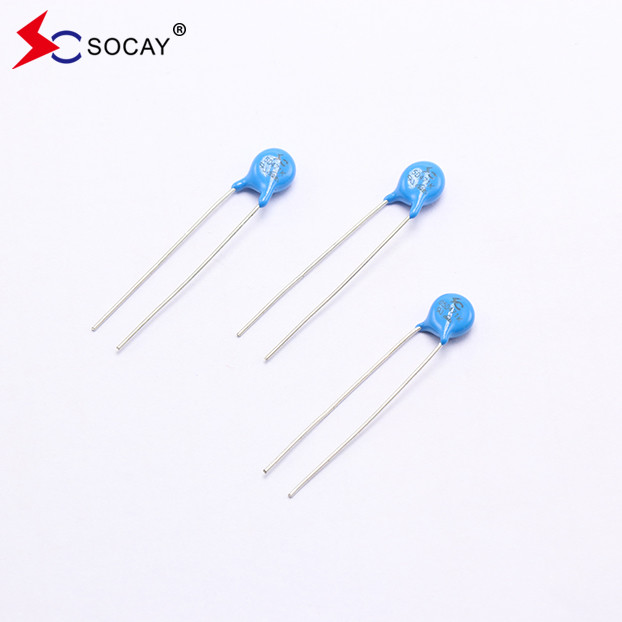

05D680K 05D680KJ Metal Oxide Varistor Surge Protection MOV da 8V a 1800V 2

05D680K 05D680KJ Metal Oxide Varistor Surge Protection MOV da 8V a 1800V 3
