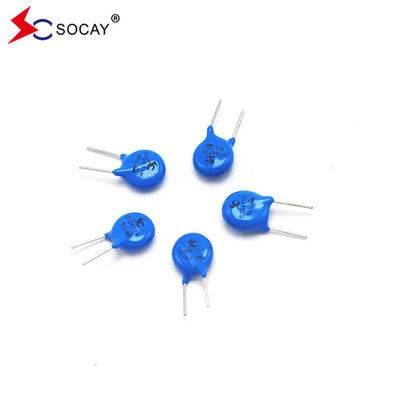

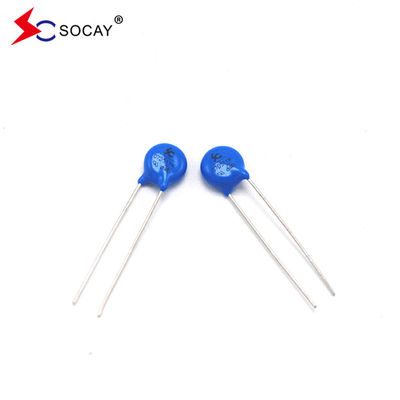

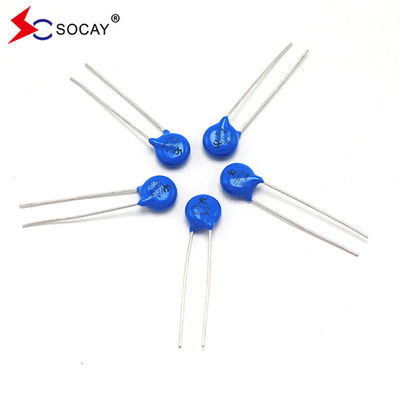

Alta potenza Zov Varistor 07d 271k 270V Ф7mm Pacchetto Tipo 10A IP 230V VC

Varistor Zov ad alta potenza 07d 271k 270V Ф7mm Tipo di pacchetto 220(198~242) V

DATASHEET:07D Serie_v2306.1.pdf

Commento:tensione> 33V, K è ±10%

Descrizione:

I varistori a piombo radiale della serie 07D forniscono una soluzione ideale per la protezione del circuito per applicazioni a bassa tensione di CC, offrendo valori di sovratensione più elevati di quanto non sia mai stato possibile in dischi così piccoli.
La corrente di punta massima può raggiungere fino a 1,75KA (impulso di 8 / 20 μs) per proteggere da picchi di punta elevati, comprese le interferenze indirette del fulmine,sistema di commutazione di transienti e transienti rapidi anormali dalla fonte di alimentazione.

Qual è la funzione del varistor?
Il tempo di risposta del varistore è di livello ns, che è più veloce del tubo di scarico d'aria e leggermente più lento del tubo TVS.la sua velocità di risposta può soddisfare i requisiti per la protezione da sovratensione dei circuiti elettroniciLa capacità di giunzione di un varistor è generalmente nell'ordine di centinaia o migliaia di Pf.non è adatto per essere utilizzato direttamente nella protezione delle linee di segnale ad alta frequenzaQuando viene utilizzato per la protezione dei circuiti alternativi, la sua grande capacità di giunzione aumenterà le perdite.La capacità di flusso del varistor è maggiore, ma più piccolo di quello del tubo di scarico del gas.

La più grande caratteristica del varistor è che quando la tensione applicata è inferiore alla sua soglia "UN", la corrente che lo attraversa è estremamente piccola, equivalente a una valvola chiusa.Quando la tensione supera l'UN, la sua resistenza Il valore diventa più piccolo, il che fa sì che la corrente che lo attraversa a salire senza grande cambiamento nell'impatto su altri circuiti,riducendo così l'impatto della sovratensione sui circuiti sensibili successivi. Utilizzando questa funzione, la sovratensione anormale che spesso si verifica nel circuito può essere soppressa e il circuito può essere protetto dai danni da sovratensione.

I varistori sono utilizzati principalmente per la protezione da sovratensioni transitorie,ma le sue caratteristiche volt-ampere simili a quelle dei regolatori di tensione dei semiconduttori permettono anche di avere una varietà di funzioni di componenti di circuito, quali:
(1) La tensione stabile dei componenti stabilizzatori ad alta tensione e a bassa tensione di corrente continua può raggiungere diverse migliaia di volt, che è al di là della portata dei tubi di regolazione della tensione in silicio.
(2) Componente di rilevamento delle fluttuazioni di tensione.
(3) Componente di cambio della batteria CC.
(4) Componenti di equalizzazione della tensione.
(5) Componente di partenza fluorescente

Caratteristiche:

Classificazioni comuni del varistor
1. Diverse dimensioni di diametro: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm.
2Ampia gamma di tensione variabile della resistenza: 18V-1800V
3- Capacità di resistenza a sovratensioni multiple: standard, sovratensione, sovratensione
4Grandi capacità di elaborazione di corrente e assorbimento di energia
5La portata di una singola unità può raggiungere 70KA o anche più.
6Tempo di risposta veloce
7. bassa corrente di perdita
8- diverse forme di piombo: dritto, curvo e altri tipi speciali di piombo
9- diverse forme di imballaggio: imballaggio sfuso, imballaggio a rotolo, imballaggio a rotolo

Classificazioni comuni del varistor
1. Diverse dimensioni di diametro: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. Secondo le dimensioni, la denominazione convenzionale di Semiware è 5mm-5D; 10mm-10D, e così via...
2Ampia gamma di tensione variabile della resistenza: 18V-1800V
3- Capacità di resistenza a sovratensioni multiple: standard, sovratensione, sovratensione
4Grandi capacità di elaborazione di corrente e assorbimento di energia
5La portata di una singola unità può raggiungere 70KA o anche più.
6Tempo di risposta veloce
7. bassa corrente di perdita
8- diverse forme di piombo: dritto, curvo e altri tipi speciali di piombo
9- diverse forme di imballaggio: imballaggio sfuso, imballaggio a rotolo, imballaggio a rotolo
