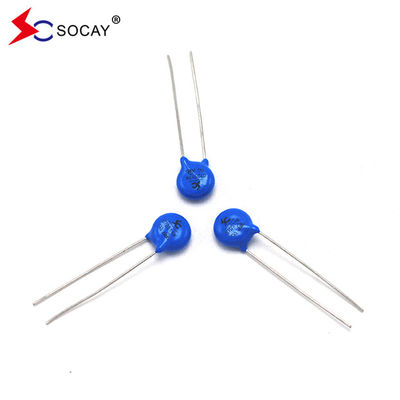

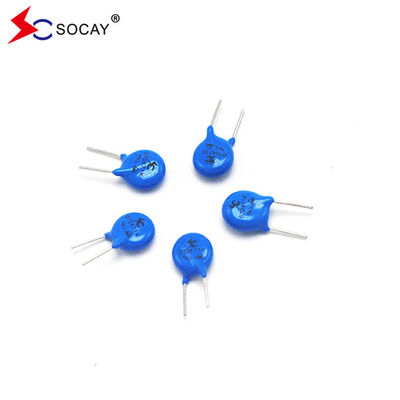

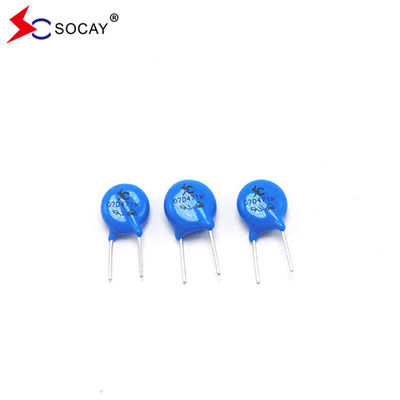

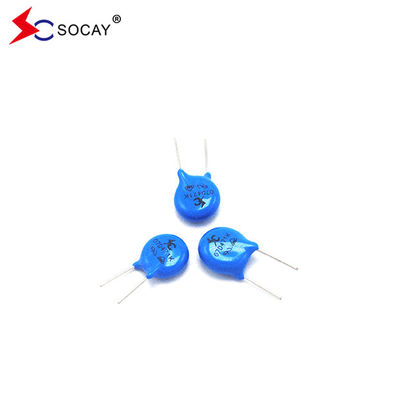

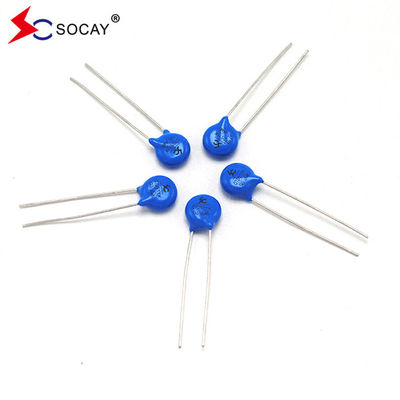

07D serie Varistor ossido di metallo 07D820K/07D820KJ, Ф7mm 82V Varistor Voltaggio MOV 1200A
DATASHEET:07D Serie_v2306.1.pdf
Metodo di selezione MOV Varistor
1Per conoscere il prodotto del cliente, tensione di funzionamento, porta di applicazione, livello di protezione.
2,DC (tensione di funzionamento) > 1,5 volte la tensione di funzionamento nel circuito quando utilizzato in prodotti ad alta tensione
3"Selezionare le dimensioni, la tensione e il flusso del dispositivo in base alla porta di applicazione e alla classe di protezione.
| Numero di tipo |
Tensione massima ammissibile |
Varistor Voltaggio |
Massimo
Clamping
Voltaggio
|
Resistente
Flusso
Corrente
|
Massimo
Energia
(10/1000μs)
|
Classificato
Potenza
|
TCapacità tipica (di riferimento) |
| Norme |
Grande ondata |
V.Climatizzazione(V) |
V.DC(V) |
V1mA
(V)
|
Io...P(A) |
V.C(V) |
I(A)
Norme
|
I(A)
Grande ondata
|
(J)
Norme
|
(J)
Grande ondata
|
(W) |
@ 1KHZ (pf) |
| 1 volta |
2 volte |
1 volta |
2 volte |
| 07D180K |
07D180KJ |
11 |
14 |
18 ((15~21.6) |
2.5 |
36 |
250 |
125 |
500 |
250 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K |
07D220KJ |
14 |
18 |
22 ((19.5~26) |
2.5 |
43 |
250 |
125 |
500 |
250 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K |
07D270KJ |
17 |
22 |
27(24~30) |
2.5 |
53 |
250 |
125 |
500 |
250 |
1.4 |
3.0 |
0.02 |
1800 |
| 07D330K |
07D330KJ |
20 |
26 |
33(29.5~36.5) |
2.5 |
66 |
250 |
125 |
500 |
250 |
1.7 |
3.5 |
0.02 |
1500 |
| 07D390K |
07D390KJ |
25 |
31 |
39(35~43) |
2.5 |
77 |
250 |
125 |
500 |
250 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K |
07D470KJ |
30 |
38 |
47(42~54) |
2.5 |
93 |
250 |
125 |
500 |
250 |
2.5 |
5.0 |
0.02 |
1100 |
| 07D560K |
07D560KJ |
35 |
45 |
56 ((50~62) |
2.5 |
110 |
250 |
125 |
500 |
250 |
3.1 |
6.0 |
0.02 |
900 |
| 07D680K |
07D680KJ |
40 |
56 |
68(61~75) |
2.5 |
135 |
250 |
125 |
500 |
250 |
3.6 |
7.0 |
0.02 |
740 |
| 07D820K |
07D820KJ |
50 |
65 |
82(74~90) |
10 |
135 |
1200 |
600 |
1750 |
1250 |
5.5 |
10.0 |
0.25 |
600 |
| 07D101K |
07D101KJ |
60 |
85 |
100(90~110) |
10 |
165 |
1200 |
600 |
1750 |
1250 |
6.5 |
12.0 |
0.25 |
500 |
| 07D121K |
07D121KJ |
75 |
100 |
120 ((108~132) |
10 |
200 |
1200 |
600 |
1750 |
1250 |
7.8 |
13.0 |
0.25 |
420 |
| 07D151K |
07D151KJ |
95 |
125 |
150 ((135~165) |
10 |
250 |
1200 |
600 |
1750 |
1250 |
9.7 |
13.0 |
0.25 |
330 |
| 07D181K |
07D181KJ |
115 |
150 |
180 ((162~198) |
10 |
300 |
1200 |
600 |
1750 |
1250 |
11.7 |
16.0 |
0.25 |
280 |
| 07D201K |
07D201KJ |
130 |
170 |
200 ((180~220) |
10 |
340 |
1200 |
600 |
1750 |
1250 |
13.0 |
17.0 |
0.25 |
250 |
| 07D221K |
07D221KJ |
140 |
180 |
220 ((198~242) |
10 |
360 |
1200 |
600 |
1750 |
1250 |
14.0 |
19.0 |
0.25 |
230 |
| 07D241K |
07D241KJ |
150 |
200 |
240 ((216~264) |
10 |
395 |
1200 |
600 |
1750 |
1250 |
15.0 |
21.0 |
0.25 |
210 |
| 07D271K |
07D271KJ |
175 |
225 |
270 ((243~297) |
10 |
455 |
1200 |
600 |
1750 |
1250 |
18.0 |
24.0 |
0.25 |
185 |
| 07D301K |
07D301KJ |
190 |
250 |
300(270~330) |
10 |
500 |
1200 |
600 |
1750 |
1250 |
20.0 |
26.0 |
0.25 |
165 |
| 07D331K |
07D331KJ |
210 |
275 |
330(297~363) |
10 |
550 |
1200 |
600 |
1750 |
1250 |
23.0 |
28.0 |
0.25 |
150 |
| 07D361K |
07D361KJ |
230 |
300 |
360 ((324~396) |
10 |
595 |
1200 |
600 |
1750 |
1250 |
25.0 |
32.0 |
0.25 |
140 |
| 07D391K |
07D391KJ |
250 |
320 |
390 ((351~429) |
10 |
650 |
1200 |
600 |
1750 |
1250 |
25.0 |
35.0 |
0.25 |
130 |
| 07D431K |
07D431KJ |
275 |
350 |
430(387~473 |
10 |
710 |
1200 |
600 |
1750 |
1250 |
28.0 |
40.0 |
0.25 |
115 |
| 07D471K |
07D471KJ |
300 |
385 |
470 ((423~517) |
10 |
775 |
1200 |
600 |
1750 |
1250 |
30.0 |
42.0 |
0.25 |
105 |
| 07D511K |
07D511KJ |
320 |
415 |
510 ((459~561) |
10 |
845 |
1200 |
600 |
1750 |
1250 |
30.0 |
45.0 |
0.25 |
100 |
| 07D561K |
07D561KJ |
350 |
460 |
560 ((504~616) |
10 |
925 |
1200 |
600 |
1750 |
1250 |
30.0 |
49.0 |
0.25 |
90 |
| 07D621K |
07D621KJ |
385 |
505 |
620 ((558~682) |
10 |
1025 |
1200 |
600 |
1750 |
1250 |
33.0 |
55.0 |
0.25 |
80 |
| 07D681K |
07D681KJ |
420 |
560 |
680 ((612~748) |
10 |
1120 |
1200 |
600 |
1750 |
1250 |
33.0 |
60.0 |
0.25 |
75 |
| 07D751K |
07D751KJ |
460 |
615 |
750 ((675~825) |
10 |
1240 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D781K |
07D781KJ |
485 |
640 |
780 ((702~858) |
10 |
1290 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D821K |
07D821KJ |
510 |
670 |
820 ((738~902) |
10 |
1355 |
1200 |
600 |
1750 |
1250 |
67.2 |
70.0 |
0.25 |
60 |
Commento:tensione> 33V, K è ±10%
Descrizione:
I varistori a piombo radiale della serie 07D forniscono una soluzione ideale per la protezione del circuito per applicazioni a bassa tensione di CC, offrendo valori di sovratensione più elevati di quanto non sia mai stato possibile in dischi così piccoli.
La corrente di punta massima può raggiungere fino a 1,75KA (impulso di 8 / 20 μs) per proteggere da picchi di punta elevati, comprese le interferenze indirette del fulmine,sistema di commutazione di transienti e transienti rapidi anormali dalla fonte di alimentazione.
| Materiale |
Nessun materiale radioattivo |
| Funzionamento Temperatura |
-40°C ~ +85°C |
| Temperatura di conservazione |
-55°C ~ +125°C |
| Corpo |
di larghezza uguale o superiore a 15 mm |
| Lead |
di legno di legno |
| Dispositivi senza piombo |
di larghezza uguale o superiore a 15 mm |
Classificazione:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D
Corrente:1A~15KA
Piu' e' piccolo, piu' e' basso il prezzo.
Più basso è il throughput, più grande è la dimensione,
Maggiore è il throughput, più costoso,
Più alta è la tensione, più spessa è la tubazione.
Tempo di risposta ≤ 10 NS
