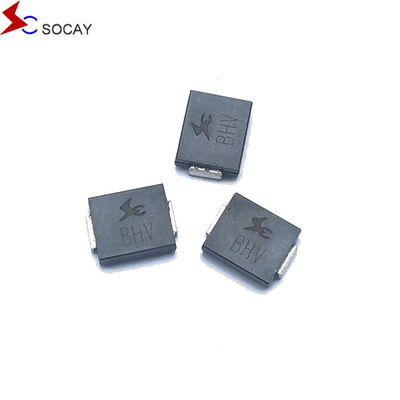

Socay TVS Diodi di commutazione rapida DO-214AB 8.0SMDJ 8000W 14V Suppressore di tensione transitorio di montaggio superficiale
DATASHEET:8.0SMDJ_v2107.1.pdf
| Peso |
00,007 once, 0,21 grammi |
| |
|
| Caso |
JEDEC DO-214AB Plastico modellato su giunzione passivata di vetro |
| |
|
| Polarità |
La banda di colore indica il catodo tranne che Bipolar |
| |
|
| Terminal |
Conduci in stagno opaco, saldabili secondo JESD22-B102D |
Metodo di selezione
1Per determinare il prodotto del cliente, la tensione di funzionamento, la porta di applicazione e il livello di protezione richiesto.
2Il valore VRWM del dispositivo deve essere superiore o uguale alla tensione di funzionamento normale nel circuito del cliente.
3.Assicurarsi che il valore VC (tensione della pinza) sia inferiore alla tensione massima del chip back-end.
4.Selezionare il pacchetto di dispositivi e la potenza appropriati in base alla porta di applicazione e al livello di protezione.
Descrizione:
La serie 8.0SMDJ è stata progettata specificamente per proteggere le apparecchiature elettroniche sensibili dai voltaggi transitori indotti da fulmini e da altri eventi di voltaggio transitori.
| Numero della parte |
Marcatura |
Ritorno
Sostanza
Voltaggio VRWM (V)
|
Disaggregazione
Voltaggio VBR (V)
@IT
|
Esame
Corrente
IT (mA)
|
Massimo
Clamping
Voltaggio VC @IPP (V)
|
Massimo
Picco
Pulso
IPP corrente (A)
|
Massimo
Ritorno
IR di perdita
@VRWM (μA)
|
| Unico |
Bi |
Unico |
Bi |
Minore |
Max. |
| 8.0SMDJ14A |
8.0SMDJ14CA |
8PEG |
8BEG |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
8PEM |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A |
8.0SMDJ17CA |
8PEP |
8BEP |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
8PET |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A |
8.0SMDJ20CA |
8PEV |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A |
8.0SMDJ22CA |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
Caratteristiche:
- Fogli di vetro passivati
- Basso livello di perdita
- Unità unitaria e bidirezionale
- Eccellente capacità di fissaggio
- 8000W Capacità di potenza massima a 10 × 1000μs di forma d'ondaTariffa di ripetizione (ciclo di lavoro):0.01%
- Tempo di risposta molto veloce
- RoHS conforme
Applicazioni:
I dispositivi TVS sono ideali per la protezione delle interfacce I/O, del bus VCC e di altri circuiti vulnerabili utilizzati nelle applicazioni elettroniche di telecomunicazione, informatica, industriale e di consumo.
| Capacità massime (TA=25°C, salvo diversa indicazione) |
| |
| Parametro |
Il simbolo |
Valore |
Unità |
| Dissipazione della potenza di impulso di picco con una forma d'onda di 10/1000μs (Fig.1) (Nota 1), (Nota 2) |
PPPM |
8000 |
Fabbricazione |
| Corrente di impulso di picco con una forma d'onda di 10/1000μs. |
Io...PP |
Vedere la tabella seguente |
Amperi |
| Dissipazione di potenza su dissipatore termico infinito a TL= 75°C |
PM (((AV) |
6.5 |
Watt |
| Corrente di picco di ondata in avanti, 8,3 ms singola ondata sinusoidale (nota 3) |
Io...FSM |
300 |
Amperi |
| Tensione massima istantanea in avanti a 25A solo per il trasporto unidirezionale (nota 4) |
V.F |
3.5/5.0 |
Voltaggio |
| Connessione di funzionamento e intervallo di temperatura di stoccaggio. |
TJ, TSTG |
-55 a +150 |
°C |
|
Nota:
1Impulso di corrente non ripetitivo, per Figura 3 e deteriorato al di sopra di TA= 25°C per la figura 2.
2. montato su cuscinetti in rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) per ciascun terminale.
3. 8,3 ms di onda sinusoidale singola a metà, o equivalente onda quadrata, ciclo di lavoro = 4 impulsi al minuto al massimo.
4V.F< 3,5 V per VBR< 200V e VF< 6,5 V per VBR> 201 V.
|
