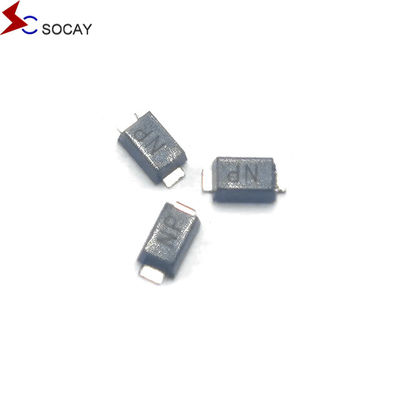

Socay TVS Diodi 200W Bi-directional SMF Series Suppressori di tensione transitori di montaggio superficiale

Socay TVS Diodi 200W Bi-directional SMF Series Suppressori di tensione transitori di montaggio superficiale

DATASHEET:SMF Serie_v2211.1.pdf

Descrizione:

The SMF series of transient voltage suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal equipment use.

Caratteristiche:

• Compatibile con il pacchetto standard industriale SOD-123
• Per applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda
• Basso livello di perdita
• Unità unitaria e bidirezionale
• Fusioni passivate di vetro
• Induttanza bassa
• Eccellente capacità di fissaggio
• 200 W Capacità di potenza massima a 10 × 1000μs forma d'onda Frequenza di ripetizione (ciclo di lavoro):0.01%
• Tempo di risposta veloce: in genere inferiore a 1,0ps da 0 Volt a VBR min
• Saldatura ad alta temperatura: 260°C/40 secondi ai terminali
• Coefficiente di temperatura massima tipica ΔVBR = 0,1% × VBR@25°C×ΔT
• Confezione in plastica ha Underwriters Laboratorio infiammabilità 94V-0
• Stagno opaco senza piombo
• Esclusi gli alogeni e conformi alla RoHS
• Il modo di guasto tipico è corto da tensione o corrente sovraspecificata
• La prova della barba è eseguita sulla base della JEDEC JESD201A secondo le sue tabelle 4a e 4c.
• IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)
• Protezione ESD delle linee di dati in conformità alla norma IEC 61000-4-2 (IEC 801-2)
• Protezione EFT delle linee di dati conformemente alla norma IEC 61000-4-4 (IEC801-4)

Applicazioni:

I dispositivi TVS sono ideali per proteggere le interfacce I/O, i bus VCC e altri circuiti vulnerabili utilizzati nelle telecomunicazioni, nell'elettronica di consumo, nei computer e nelle applicazioni industriali.
