SOCAY 5000W Serie 5KP TVS Diodi per la protezione del circuito

250pcs
MOQ
negotiable
prezzo

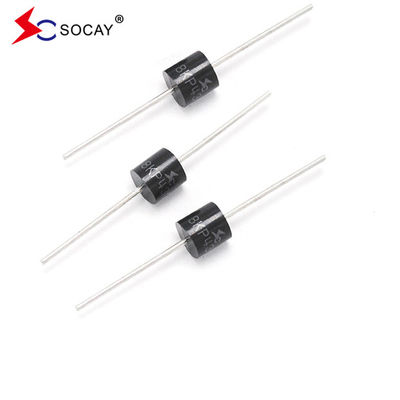

SOCAY 5000W Serie 5KP TVS Diodi per la protezione del circuito
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
tensione inversa del contrappeso: 78.0V
Tensione di rottura @It (min.): 86.70V
Voltaggio di rottura@It (Max.): 95.80V
Corrente della prova: 1mA
Tensione massima di fissaggio @Ipp: 126.0V
Corrente di picco massima: 39.68A
Lecche inverse massime@Vrwm: 5 μA
Evidenziare:

Diodi TVS da 5000 W

,

Diodi TVS della serie 5KP
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: UL,REACH,RoHS,ISO
Numero di modello: 5KP78A 5KP78CA
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Tempi di consegna: 5-8 giorni lavorativi
Descrizione di prodotto

SOCAY 5000W Serie 5KP TVS DIODE per la protezione del circuito


DATASHEET:5KP.pdf


5KP78A 5KP78CA Breve introduzione:

The 5KP series is designed for the protection of sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can be harmful to the equipment itself.

Numero della parte

Ritorno

Sostanza

Voltaggio VRWM (V)

Disaggregazione

VoltaggioV.BR (V) @ IoT

Esame

Corrente

Io...T

(mA)

Massimo

Clamping

Voltaggio V.C (V) @ IoPP

Massimo

Picco Pulso

Corrente

Io...PP(A)

Massimo

Ritorno

PerforazioneIo...R (μA) @VRWM
Unico Bi   Minore Max.
5KP5.0A 5KP5.0CA 5.0 6.40 7.00 10 9.2 543.48 800
5KP6.0A 5KP6.0CA 6.0 6.67 7.37 10 10.3 485.44 800
5KP6.5A 5KP6.5CA 6.5 7.22 7.89 10 11.2 446.43 500
5KP7.0A 5KP7.0CA 7.0 7.78 8.60 10 12.0 416.67 200
5KP7.5A 5KP7.5CA 7.5 8.33 9.21 1 12.9 416.67 200
5KP8.0A 5KP8.0CA 8.0 8.89 9.83 1 13.6 367.65 50
5KP8.5A 5KP8.5ACA 8.5 9.44 10.40 1 14.4 347.22 20
5KP9.0A 5KP9.0CA 9.0 10.00 11.10 1 15.4 324.68 10
5KP10A 5KP10CA 10.0 11.10 12.30 1 17.0 294.12 5
5KP11A 5KP11CA 11.0 12.20 13.50 1 18.2 274.73 5
5KP12A 5KP12CA 12.0 13.30 14.70 1 19.9 251.26 5
5KP13A 5KP13CA 13.0 14.40 15.90 1 21.5 232.56 5
5KP14A 5KP14CA 14.0 15.60 17.20 1 23.2 215.52 5
5KP15A 5KP15CA 15.0 16.70 18.50 1 24.4 204.92 5
5KP16A 5KP16CA 16.0 17.80 19.70 1 26.0 192.31 5
5KP17A 5KP17CA 17.0 18.90 20.90 1 27.6 181.16 5
5KP18A 5KP18CA 18.0 20.00 22.10 1 29.2 171.23

5
5KP19A 5KP19CA 19.0 21.10 23.30 1 30.8 162.44 5
5KP20A 5KP20CA 20.0 22.20 24.50 1 32.4 154.32 5
5KP22A 5KP22CA 22.0 24.40 26.90 1 35.5 140.85 5
5KP24A 5KP24CA 24.0 26.70 29.50 1 38.9 128.53 5
5KP26A 5KP26CA 26.0 28.90 31.90 1 42.1 118.76 5
5KP28A 5KP28CA 28.0 31.10 34.40 1 45.4 110.13 5
5KP30A 5KP30CA 30.0 33.30 36.80 1 48.4 103.31 5
5KP33A 5KP33CA 33.0 36.70 40.60 1 53.3 93.81 5
5KP36A 5KP36CA 36.0 40.00 44.20 1 58.1 86.06 5
5KP40A 5KP40CA 40.0 44.40 49.10 1 64.5 77.52 5
5KP43A 5KP43CA 43.0

47.80

 52.80 1 69.4 72.05 5
5KP45A 5KP45CA 45.0 50.00 55.30 1 72.7 68.78 5
5KP48A 5KP48CA 48.0 53.30 58.90 1 77.4 64.60 5
5KP51A 5KP51CA 51.0 56.70 62.70 1 82.4 60.68 5
5KP54A 5KP54CA 54.0 60.00 66.30 1 87.1 57.41 5
5KP58A 5KP58CA 58.0 64.40 71.20 1 93.6 53.42 5
5KP60A 5KP60CA 60.0 66.70 73.70 1 96.8 51.65 5
5KP64A 5KP64CA 64.0 71.10 78.60 1 103.0 48.54 5
5KP70A 5KP70CA 70.0 77.80 86.00 1 113.0 44.25 5
5KP75A 5KP75CA 75.0 83.30 92.10 1 121.0 41.32 5
5KP78A 5KP78CA 78.0 86.70 95.80 1 126.0 39.68 5
5KP80A 5KP80CA 80.0 88.80 97.60 1 129.6 38.58 5
5KP85A 5KP85CA 85.0 94.40 104.00 1 137.0 36.50 5




5KP78A 5KP78CA Caratteristica:





u Basse perdite

u Unidirezionale e bidirezionale

u Eccellente capacità di fissaggio

u Reazione e risposta veloci

u conforme alla RoHS e privo di alogeni

u IR tipica inferiore a 5 μA sopra i 12 V.

u Matt Stagno senza piombo

u P600 nodi di chip passivati in vetro confezionati

u brasaggio ad alta temperatura: 260°C/40 secondi su pinze

u 5000W Potenza massima con forma d'onda 10 × 1000μs Ciclo di lavoro: 0,01%

u Coefficiente di temperatura massima tipico ΔVBR = 0,1% ×VBR@25°C× ΔT

u Tempo di risposta veloce: in genere inferiore a 1,0 ps da 0 volt a VBR min.
U Imballaggio in plastica ha un valore di infiammabilità di laboratorio di 94V-0
u Il tipo di guasto più comune è il cortocircuito dovuto a sovra tensione o a sovra corrente.
u La prova della barba è eseguita secondo le tabelle 4a e 4c della JEDEC JESD201A.
u IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)
ucavi dati protetti ESD secondo la norma IEC 61000-4-2
(IEC 801-2)
u protezione EFT delle linee di dati secondo la norma IEC 61000-4-4
(IEC 801-4)




5KP78A 5KP78CAApplicazione:

I dispositivi TVS sono ideali per la protezione delle interfacce I/O, dei bus VCC e di altri circuiti sensibili nelle applicazioni industriali, informatiche, di telecomunicazione e di elettronica di consumo.

Parametro Il simbolo Valore Unità
Dissipazione della potenza di impulso di picco con una forma d'onda di 10/1000μs (Fig.1) (Nota 1), (Nota 2) PPPM 5000 Fabbricazione
Corrente d'impulso di picco con una forma d'onda di 10/1000μs. Io...PP Vedere la tabella seguente Amperi
Dissipazione di potenza su dissipatore termico infinito a TL= 75°C PM(AV) 8.0 Watt
Corrente di picco di ondata in avanti, 8,3 ms singola ondata sinusoidale (nota 3) Io...FSM 500 Amperi
Tensione massima istantanea in avanti a 25A solo per il trasporto unidirezionale (nota 4) TF  3.5/5.0 Voltaggio
Connessione di funzionamento e intervallo di temperatura di stoccaggio. TJ, TSTG -55 a +150 °C

Nota:

1Impulso di corrente non ripetitivo, secondo la figura 3 e ridotto al di sopra di TA = 25°C secondo la figura 2.

2. montato su pad in rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) in ciascun terminale.

3. 8,3 ms ondata singola semisinoidale o equivalente quadrata, ciclo di lavoro = massimo 4 impulsi/minuto.

4. VF < 3,5 V per VBR < 200 V e VF < 6,5 V per VBR > 201 V.

SOCAY 5000W Serie 5KP TVS Diodi per la protezione del circuito 0

SOCAY 5000W Serie 5KP TVS Diodi per la protezione del circuito 1

SOCAY 5000W Serie 5KP TVS Diodi per la protezione del circuito 2
 SOCAY 5000W Serie 5KP TVS Diodi per la protezione del circuito 3


  • SOCAY è titolare di diritti d'autore, marchi, vari brevetti, segreti commerciali e altri diritti di proprietà intellettuale.
  • SOCAY si riserva il diritto di apportare modifiche ai prodotti qui descritti in qualsiasi momento senza preavviso.
  • SOCAY non rilascia dichiarazioni o garanzie circa l'idoneità dei suoi prodotti per qualsiasi scopo e declina ogni responsabilità.
  • I parametri specificati nella scheda di dati SOCAY possono variare da applicazione a applicazione e le prestazioni effettive possono variare nel tempo.Tutti i parametri di funzionamento devono essere verificati dall'esperto tecnico del cliente prima dell'uso.
  • Si declina ogni responsabilità per il mancato rispetto di qualsiasi di questi avvertimenti.
