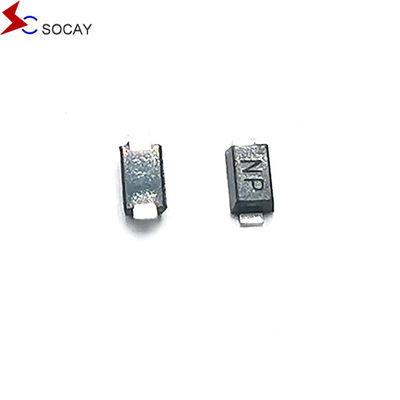

Socay TVS Diodi SMF Serie 5V 220W SOD-123 Suppressori di tensione transitori di montaggio superficiale

Socay TVS Diodi SMF Serie 5V 220W SOD-123 Suppressori di tensione transitori di montaggio superficiale

DATASHEET:SMF Serie_v2211.1.pdf

SMF5.0A Descrizione:

The SMF Series Transient Voltage Suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal use of the equipment.

SMF5.0A Specificità:

• Basso livello di perdita
• Unità unidirezionale e bidirezionale
• vetro di giunzione passivato
• Induttanza bassa
• Eccellente capacità di frenare
• Matte stagno senza piombo
• Compatibile con la RoHS e privo di alogene
• Compatibile con il pacchetto standard industriale SOD-123
• Per ottimizzare lo spazio delle schede nelle applicazioni di montaggio in superficie
• 200 W Capacità di potenza massima a 10 × 1000μs forma d'onda Frequenza di ripetizione (ciclo di lavoro):0.01%
• Tempo di risposta veloce: in genere inferiore a 1,0ps da 0 Volt a VBR min
• Saldatura ad alta temperatura: 260°C/40 secondi ai terminali
• Coefficiente di temperatura massima tipica ΔVBR = 0,1% × VBR@25°C×ΔT
• L' imballaggio in plastica ha un indice di infiammabilità del laboratorio Underwriters 94V-0
• Una modalità di guasto tipica è un cortocircuito dovuto a sovratensione o sovracorrente.
• La prova della barba è eseguita secondo le tabelle 4a e 4c della JEDEC JESD201A.
• IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)
• IEC 61000-4-2 (IEC801-2) Protezione ESD delle linee di dati
• IEC 61000-4-4 (IEC801-4) Protezione della linea di dati EFT

SMF5.0A Applicazioni:

I dispositivi TVS sono ideali per proteggere le interfacce I/O, i bus VCC e altri circuiti di protezione utilizzati nelle telecomunicazioni, nelle applicazioni informatiche, dei consumatori e industriali che sono vulnerabili agli attacchi.
