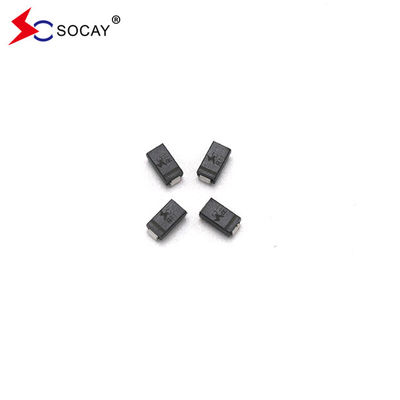

Socay TVS Diodi 400w 22V Suppressori di tensione transitoria SMAJ22A SMC
DATASHEET:SMAJ_v2207.1.pdf
Breve introduzione:
La serie SMAJ è progettata per la protezione delle apparecchiature elettroniche da transienti di tensione dovuti a fulmini e altri eventi di tensione transitori.
Applicazione:
I dispositivi TVS sono perfetti per proteggere le interfacce I/O, il bus VCC e altri circuiti vulnerabili utilizzati nelle applicazioni elettroniche di telecomunicazione, computer, industriali e di consumo.
Numero della parte | Merking | Sostituzione inversa Voltaggio VRWM(V) |
Tensione di rottura VBR (V) @IT |
Esame Corrente IT ((mA) |
Massimo Clamping Voltaggio VC @IPP (V) |
Massimo Picco Corrente di impulso IPP (A) |
Massimo Leccatura inversa IR @VRWM (μA) |
|||
Unico | Bi | Unico | Bi | Minore | Max. | |||||
SMAJ45A | SMAJ45CA | C.V. | YV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 5.50 | 5 |
SMAJ48A | SMAJ48CA | CX | YX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 5.17 | 5 |
SMAJ51A | SMAJ51CA | CZ | YZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 4.85 | 5 |
SMAJ54A | SMAJ54CA | RE | ZE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 4.59 | 5 |
SMAJ58A | SMAJ58CA | RG | ZG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 4.27 | 5 |
SMAJ60A | SMAJ60CA | RK | ZK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 4.13 | 5 |
SMAJ64A | SMAJ64CA | RM | ZM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 3.88 | 5 |
SMAJ70A | SMAJ70CA | RP | ZP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 3.54 | 5 |
SMAJ75A | SMAJ75CA | RR | ZR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 3.31 | 5 |
SMAJ78A | SMAJ78CA | NT1 commercio | ZT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 3.17 | 5 |
SMAJ80A | SMAJ80CA | RB | ZB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 3.09 | 5 |
SMAJ85A | SMAJ85CA | Camper | ZV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 2.92 | 5 |
SMAJ90A | SMAJ90CA | RX | ZX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 2.74 | 5 |
SMAJ100A | SMAJ100CA | RZ | ZZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 2.47 | 5 |
SMAJ110A | SMAJ110CA | S.E. | VE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 2.26 | 5 |
SMAJ120A | SMAJ120CA | S.G. | VG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 2.07 | 5 |
SMAJ130A | SMAJ130CA | SK | VK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 1.91 | 5 |
SMAJ140A | SMAJ140CA | S.B. | VB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 1.76 | 5 |
SMAJ150A | SMAJ150CA | SM | VM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 1.65 | 5 |
SMAJ160A | SMAJ160CA | SP | VP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 1.54 | 5 |
SMAJ170A | SMAJ170CA | SR | VR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 1.45 | 5 |
SMAJ180A | SMAJ180CA | ST | VT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 1.37 | 5 |
SMAJ190A | SMAJ190CA | SV | VV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.30 | 5 |
SMAJ200A | SMAJ200CA | S.V. | VW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.23 | 5 |
SMAJ220A | SMAJ220CA | SX | VX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.12 | 5 |
SMAJ250A | SMAJ250CA | SZ | VZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 0.99 | 5 |
SMAJ300A | SMAJ300CA | DE | Il | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 0.82 | 5 |
SMAJ350A | SMAJ350CA | Direzione generale | HG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 0.71 | 5 |
SMAJ400A | SMAJ400CA | DK | Hong Kong | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.62 | 5 |
SMAJ440A | SMAJ440CA | DM | HM. | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.56 | 5 |
Nota:
1.1Il suffisso "A" indica il dispositivo con tolleranza del 5%.
2.2 Aggiungere il suffisso "CA" dopo il numero della parte per specificare i dispositivi bidirezionali.
3.3 Per dispositivi bidirezionali con VRdi tensione inferiore o uguale a 10 volts,RIl limite è il doppio.
Caratteristiche:
La giunzione è passivata con vetro
Induttanza bassa
Basso livello di perdita
Unità unitaria e bidirezionale
La capacità di fissaggio è eccellente.
Placcata con stagno opaco privo di piombo.
Esclusi gli alogeni e conformi alla RoHS
Per ottimizzare lo spazio della scheda per applicazioni montate in superficie
L'imballaggio di plastica ha un indice di infiammabilità di Underwriters Laboratory 94V-0.
La sovraspezionalizzazione della tensione o della corrente è una causa comune di guasto
La prova Whisker è eseguita secondo la norma JEDEC JESD201A, in particolare seguendo le sue tabelle 4a e 4c.
Il dispositivo ha una capacità di potenza massima di 400 W quando si utilizza una frequenza di ripetizione della forma d'onda (ciclo di lavoro) di 10 × 1000μs dello 0,01%.
Tempo di risposta veloce: in genere inferiore a 1,0ps da 0 Volts a VBR min
b. apparecchiature per la produzione di energia elettrica o per la produzione di energia elettrica;
Saldatura ad alte temperature: i terminali devono essere riscaldati a 260°C per 40 secondi.
IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)
Coefficiente di temperatura massima tipica ΔVBR = 0,1% × VBR@25°C× ΔT
Protezione ESD delle linee di dati in conformità alla norma IEC 61000-4-2 (IEC 801-2)
Protezione EFT delle linee di dati in conformità alla norma IEC 61000-4-4 (IEC 801-4)
Parametro | Il simbolo | Valore | Unità |
Dissipazione della potenza di impulso di picco con una forma d'onda di 10/1000μs (Fig.1) (Nota 1), (Nota 2) | PPPM | 400 | Fabbricazione |
Corrente di impulso di picco con una forma d'onda di 10/1000μs. | Io...PP | Vedere la tabella seguente | Amperi |
Dissipazione di potenza su dissipatore termico infinito a TL= 75°C | PM(AV) | 1.0 | Watt |
Corrente di picco di ondata in avanti, 8,3 ms singola ondata sinusoidale (nota 3) | Io...FSM | 40 | Amperi |
Tensione massima istantanea in avanti a 25A solo per il trasporto unidirezionale (nota 4) | V.F | 3.5/5.0 | Voltaggio |
Connessione di funzionamento e intervallo di temperatura di stoccaggio. | TJ, TSTG | -55 a +150 | °C |
Nota:
1Applicare un impulso di corrente non ripetitivo come indicato nella figura 3 e ridurre al di sopra di TA = 25°C come indicato nella figura 2. 2.
2.Montare il dispositivo su cuscinetti di rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) su ciascun terminale.
3.Il dispositivo deve produrre una singola mezza ondata sinusoidale o un'equivalente ondata quadrata con una durata di 8,3 ms. Il ciclo di lavoro non deve superare i 4 impulsi al minuto. Sono stati rimossi i riempitivi non essenziali.
4.La tensione in avanti (VF) deve essere inferiore a 3,5 V per i valori VBR inferiori a 200 V e inferiore a 6,5 V per i valori VBR superiori a 201 V. Tutte le unità e le metriche devono essere rigorosamente rispettate.
