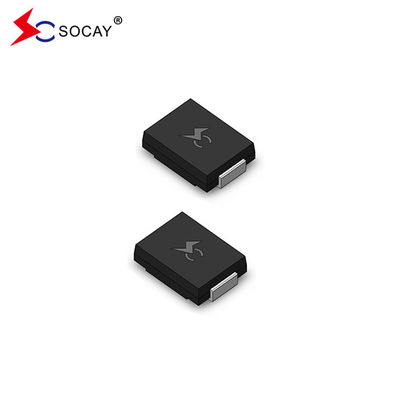

SMCJ78CA TVS Diodi SCOAY SMCJ ESD Suppressori di tensione transitori montati in superficie

SMCJ78CA TVS Diodi SCOAY SMCJ ESD Suppressori di tensione transitori montati in superficie

Diodi TVS SMCJ78CA Fabbrica di dati:SMCJ_v2107.1.pdf

Descrizione e applicazione del diodo SMCJ78CA TVS:

La serie SMCJ è specificamente progettata per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.

I dispositivi TVS sono ideali per la protezione delle interfacce I/O, del bus VCC e di altri circuiti vulnerabili utilizzati nelle applicazioni elettroniche di telecomunicazione, informatica, industriale e di consumo.

SMCJ78CA TVS Diodo caratteristica:

• Per le applicazioni montate in superficie, ottimizzare lo spazio della scheda.
• Basso livello di perdita
• Unità unitaria e bidirezionale
• Stagno opaco senza piombo
• Esclusi gli alogeni e conformi alla RoHS
• Fusioni passivate di vetro
• Induttanza bassa
• Eccellente capacità di fissaggio

Profili di diodo SMCJ78CA TVS:

• Il dispositivo ha una capacità di potenza di picco di 1500 W ad un tasso di ripetizione della forma d'onda (ciclo di lavoro) di 10 × 1000 μs dello 0,01%.

• Ha un tempo di risposta veloce, in genere inferiore a 1,0ps da 0 Volts a VBR min, e una tipica IR inferiore a 5μA sopra 12V.

• Il dispositivo può resistere alla saldatura ad alta temperatura, fino a 260°C/40 secondi ai terminali.

• Il coefficiente di temperatura massima tipico è ΔVBR = 0,1% × VBR@25°C× ΔT.

• L'imballaggio di plastica e' classificato da Underwriters Laboratory Flammability 94V-0.

• La modalità di guasto tipica si verifica quando la tensione o la corrente sono sovraspecificate.
• Per verificare la presenza di baffi, seguire la norma JEDEC JESD201A, in particolare la tabella
• IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)
• Protezione ESD delle linee di dati in conformità alla norma IEC 61000-4-2 (IEC 801-2)
• Protezione EFT delle linee di dati in conformità alla norma IEC 61000-4-4 (IEC 801-4)
