Name: BOM Componenti TVS Diodi 78VWM 129VC P600 30KPA 30KPA78CA
Brand: SOCAY
SKU: 30KPA90CA
Rating: 4.5 (120 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Parole chiave: Protezione da diodi

Dimensione: R6/P600

Tipo di montaggio: THT

Vwm: 78V

Vbr@It (Min.): 87,1 V

- Sì.: 50mA

Vc@Ipp: 55.2V

Ipp: 129A

Ir@Vrwm: 5000 μA

Intervallo di temperatura di stoccaggio: -55 a + 150 °C

Evidenziare:

Diodi TVS di 30 KPA

Diodi TVS 30KPA78CA

P600 Componenti del BOM

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: UL,REACH,RoHS,ISO

Numero di modello: 30KPA90CA

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 2-3 settimane

Galleria

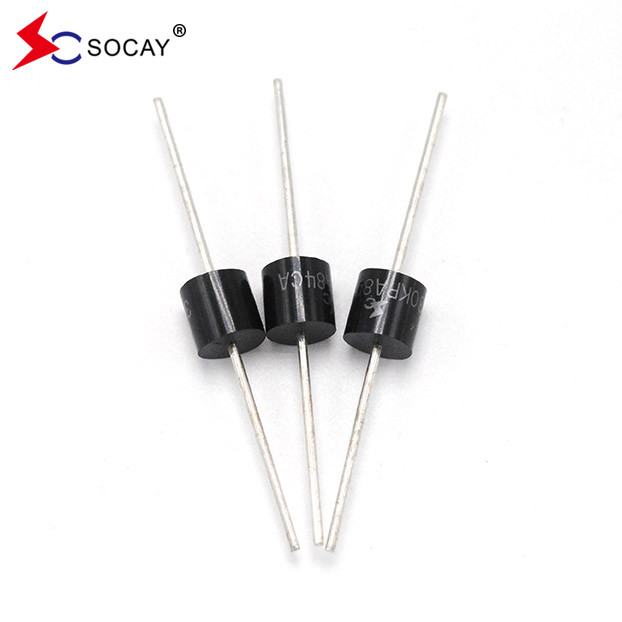

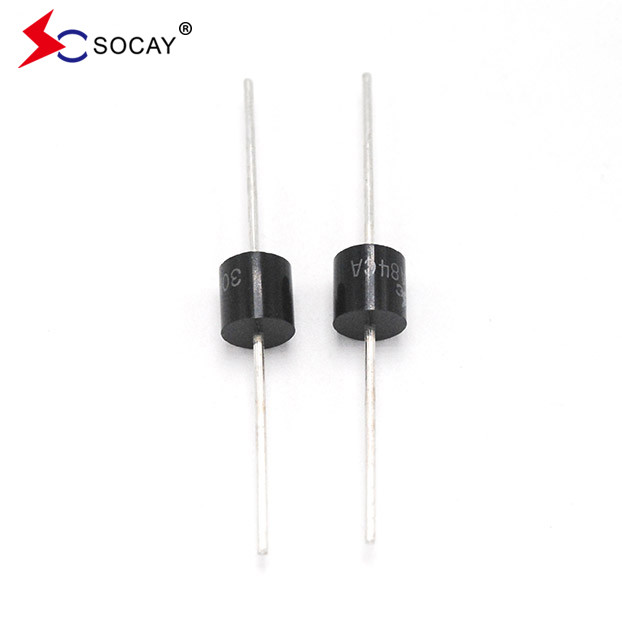

BOM Componenti TVS Diodi 78VWM 129VC P600 30KPA 30KPA78CA

Descrizione di prodotto

BOM Componenti TVS Diodi TVS DIODO 78VWM 129VC P600 30KPA 30KPA78CA

DATASHEET:30KPA.pdf

Descrizione:

I tubi TVS sono ampiamente utilizzati per la protezione dei semiconduttori e dei dispositivi sensibili, di solito per la protezione dei diodi.alta potenza di soppressione dell'impulso transitorio e bassa tensione di fissaggio.

Numero della parte		Ritorno Sostanza Voltaggio V._R_WM (V)	Disaggregazione VoltaggioV._BR (V) @ Io_T	Esame Corrente Io..._T (mA)	Massimo Clamping Voltaggio V._C @ Io_PP (V)	Massimo Picco Pulso Corrente Io..._PP(A)	Massimo Ritorno PerforazioneIo..._R @V_RWM (μA)
Unico	Bi		Minore
30KPA28A	30KPA28CA	28	31.28	50	50.0	606.0	5000
30KPA30A	30KPA30CA	30	33.51	50	55.2	548.9	5000
30KPA33A	30KPA33CA	33	36.90	50	58.5	517.9	5000
30KPA36A	30KPA36CA	36	40.20	50	61.8	490.3	5000
30KPA39A	30KPA39CA	39	43.60	20	67.2	450.9	2000
30KPA42A	30KPA42CA	42	46.90	10	72.0	420.8	1000
30KPA43A	30KPA43CA	43	48.00	10	73.0	415.1	1000
30KPA45A	30KPA45CA	45	50.30	5	77.4	391.5	250
30KPA48A	30KPA48CA	48	53.60	5	81.6	371.3	150
30KPA51A	30KPA51CA	51	57.00	5	86.4	350.7	50
30KPA54A	30KPA54CA	54	60.30	5	91.4	331.5	20
30KPA58A	30KPA58CA	58	64.80	5	92.4	327.9	20
30KPA60A	30KPA60CA	60	67.00	5	102.0	297.1	15
30KPA64A	30KPA64CA	64	71.50	5	104.0	291.3	10
30KPA66A	30KPA66CA	66	73.70	5	107.0	283.2	2
30KPA70A	30KPA70CA	70	78.20	5	109.0	278.0	2
30KPA71A	30KPA71CA	71	79.30	5	111.5	271.7	2
30KPA72A	30KPA72CA	72	80.40	5	114.0	265.8	2
30KPA75A	30KPA75CA	75	83.80	5	119.4	253.8	2
30KPA78A	30KPA78CA	78	87.10	5	129.0	234.9	2
30KPA84A	30KPA84CA	84	93.80	5	139.2	217.7	2
30KPA90A	30KPA90CA	90	100.50	5	146.4	207.0	2
30KPA96A	30KPA96CA	96	107.20	5	156.0	194.2	2
30KPA102A	30KPA102CA	102	113.90	5	165.6	183.0	2
30KPA108A	30KPA108CA	108	120.60	5	175.2	172.9	2
30KPA120A	30KPA120CA	120	134.00	5	194.4	155.9	2
30KPA132A	30KPA132CA	132	147.40	5	213.0	142.3	2
30KPA144A	30KPA144CA	144	160.80	5	223.2	135.8	2
30KPA150A	30KPA150CA	150	167.60	5	233.4	129.8	2
30KPA156A	30KPA156CA	156	174.30	5	245.0	123.7	2
30KPA160A	30KPA160CA	160	178.70	5	252.6	120.0	2
30KPA168A	30KPA168CA	168	187.70	5	272.4	111.2	2
30KPA170A	30KPA170CA	170	189.90	5	275.0	110.2	2
30KPA180A	30KPA180CA	180	201.10	5	290.4	104.3	2
30KPA198A	30KPA198CA	198	221.20	5	319.8	94.7	2
30KPA216A	30KPA216CA	216	241.30	5	348.6	86.9	2
30KPA240A	30KPA240CA	240	268.10	5	387.0	78.3	2
30KPA258A	30KPA258CA	258	188.20	5	416.4	72.8	2
30KPA260A	30KPA260CA	260	290.40	5	416.0	72.8	2
30KPA270A	30KPA270CA	270	301.60	5	436.2	69.5	2
30KPA280A	30KPA280CA	280	312.80	5	464.0	65.3	2
30KPA288A	30KPA288CA	288	321.70	5	469.9	64.5	2

Ingredienti principali:

Materiali semiconduttori, matrici, confezioni di resina.

Applicazioni:

I dispositivi TVS sono ideali per la protezione delle interfacce I/O, del bus VCC e di altri circuiti vulnerabili utilizzati nelle applicazioni elettroniche di telecomunicazione, informatica, industriale e di consumo.

Parametro	Il simbolo	Valore	Unità
Dissipazione della potenza di impulso di picco con una forma d'onda di 10/1000μs (Fig.1) (Nota 1), (Nota 2)	P_PP_M	30000	Fabbricazione
Corrente di impulso di picco con una forma d'onda di 10/1000μs.	Io..._PP	Vedere la tabella seguente	Amperi
Dissipazione di potenza su dissipatore termico infinito a T_L= 75°C	P_M(AV₎	8.0	Watt
Corrente di picco di ondata in avanti, 8,3 ms singola ondata sinusoidale (nota 3)	Io..._FSM	500	Amperi
Connessione di funzionamento e intervallo di temperatura di stoccaggio.	T_J, T_STG	-55 a +150	°C
Nota: 1Impulso di corrente non ripetitivo, per Figura 3 e deteriorato al di sopra di T_A= 25°C per la figura 2. 2. montato su cuscinetti in rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) per ciascun terminale. 3. 8,3 ms di onda sinusoidale singola a metà, o equivalente onda quadrata, ciclo di lavoro = 4 impulsi al minuto al massimo. 4V._F< 3,5 V per V_BR< 200V e V_F< 6,5 V per V_BR> 201 V.

BOM Componenti TVS Diodi 78VWM 129VC P600 30KPA 30KPA78CA 0

BOM Componenti TVS Diodi 78VWM 129VC P600 30KPA 30KPA78CA 1

BOM Componenti TVS Diodi 78VWM 129VC P600 30KPA 30KPA78CA 2

BOM Componenti TVS Diodi 78VWM 129VC P600 30KPA 30KPA78CA 3

BOM Componenti TVS Diodi 78VWM 129VC P600 30KPA 30KPA78CA 4

BOM Componenti TVS Diodi 78VWM 129VC P600 30KPA 30KPA78CA 5

BOM Componenti TVS Diodi 78VWM 129VC P600 30KPA 30KPA78CA 6
