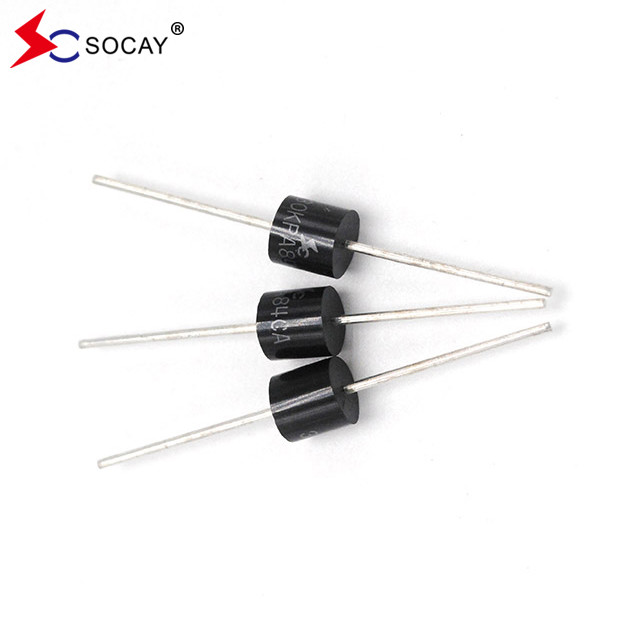

Fogli di dati della serie 30KP di diodi TVS per apparecchiature mediche
DATASHEET:30KPA.pdf
Classificazione
DIP:D0-41,DO-15,DO-201,P600
SMD:SOD-123 (SMF),DO-214AC (SMA),DO-214AA (SMB),DO-214AB (SMC)
potenza:200W~30000W
Tempo di risposta < 1 PS, con tensione di serraggio, elemento limitante della tensione
Metodi di selezione
1.Per conoscere il prodotto del cliente, tensione di funzionamento, porta di applicazione, livello di protezione.
2.VRWM (tensione di funzionamento) valore del dispositivo ≥ normale funzionamento nel circuito del cliente
3.VC (tensione della pinza) valore < tensione massima per il chip back-end
4.Selezionare il pacchetto e la potenza del dispositivo in base alla porta di applicazione e al livello di protezione.
Descrizione:
La serie 30KPA è progettata specificamente per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.
| Numero della parte |
Ritorno
Sostanza
Voltaggio
V.RWM
(V)
|
Disaggregazione
VoltaggioV.BR (V)
@ IoT
|
Esame
Corrente
Io...T
(mA)
|
Massimo
Clamping
Voltaggio V.C @ IoPP
(V)
|
Massimo
Picco
Pulso
Corrente Io...PP(A)
|
Massimo
Ritorno
PerforazioneIo...R
@VRWM
(μA)
|
| Unico |
Bi |
|
Minore |
|
|
|
|
| 30KPA28A |
30KPA28CA |
28 |
31.28 |
50 |
50.0 |
606.0 |
5000 |
| 30KPA30A |
30KPA30CA |
30 |
33.51 |
50 |
55.2 |
548.9 |
5000 |
| 30KPA33A |
30KPA33CA |
33 |
36.90 |
50 |
58.5 |
517.9 |
5000 |
| 30KPA36A |
30KPA36CA |
36 |
40.20 |
50 |
61.8 |
490.3 |
5000 |
| 30KPA39A |
30KPA39CA |
39 |
43.60 |
20 |
67.2 |
450.9 |
2000 |
| 30KPA42A |
30KPA42CA |
42 |
46.90 |
10 |
72.0 |
420.8 |
1000 |
| 30KPA43A |
30KPA43CA |
43 |
48.00 |
10 |
73.0 |
415.1 |
1000 |
| 30KPA45A |
30KPA45CA |
45 |
50.30 |
5 |
77.4 |
391.5 |
250 |
| 30KPA48A |
30KPA48CA |
48 |
53.60 |
5 |
81.6 |
371.3 |
150 |
| 30KPA51A |
30KPA51CA |
51 |
57.00 |
5 |
86.4 |
350.7 |
50 |
| 30KPA54A |
30KPA54CA |
54 |
60.30 |
5 |
91.4 |
331.5 |
20 |
| 30KPA58A |
30KPA58CA |
58 |
64.80 |
5 |
92.4 |
327.9 |
20 |
| 30KPA60A |
30KPA60CA |
60 |
67.00 |
5 |
102.0 |
297.1 |
15 |
| 30KPA64A |
30KPA64CA |
64 |
71.50 |
5 |
104.0 |
291.3 |
10 |
| 30KPA66A |
30KPA66CA |
66 |
73.70 |
5 |
107.0 |
283.2 |
2 |
| 30KPA70A |
30KPA70CA |
70 |
78.20 |
5 |
109.0 |
278.0 |
2 |
| 30KPA71A |
30KPA71CA |
71 |
79.30 |
5 |
111.5 |
271.7 |
2 |
| 30KPA72A |
30KPA72CA |
72 |
80.40 |
5 |
114.0 |
265.8 |
2 |
| 30KPA75A |
30KPA75CA |
75 |
83.80 |
5 |
119.4 |
253.8 |
2 |
| 30KPA78A |
30KPA78CA |
78 |
87.10 |
5 |
129.0 |
234.9 |
2 |
| 30KPA84A |
30KPA84CA |
84 |
93.80 |
5 |
139.2 |
217.7 |
2 |
| 30KPA90A |
30KPA90CA |
90 |
100.50 |
5 |
146.4 |
207.0 |
2 |
| 30KPA96A |
30KPA96CA |
96 |
107.20 |
5 |
156.0 |
194.2 |
2 |
| 30KPA102A |
30KPA102CA |
102 |
113.90 |
5 |
165.6 |
183.0 |
2 |
| 30KPA108A |
30KPA108CA |
108 |
120.60 |
5 |
175.2 |
172.9 |
2 |
| 30KPA120A |
30KPA120CA |
120 |
134.00 |
5 |
194.4 |
155.9 |
2 |
| 30KPA132A |
30KPA132CA |
132 |
147.40 |
5 |
213.0 |
142.3 |
2 |
| 30KPA144A |
30KPA144CA |
144 |
160.80 |
5 |
223.2 |
135.8 |
2 |
| 30KPA150A |
30KPA150CA |
150 |
167.60 |
5 |
233.4 |
129.8 |
2 |
| 30KPA156A |
30KPA156CA |
156 |
174.30 |
5 |
245.0 |
123.7 |
2 |
| 30KPA160A |
30KPA160CA |
160 |
178.70 |
5 |
252.6 |
120.0 |
2 |
| 30KPA168A |
30KPA168CA |
168 |
187.70 |
5 |
272.4 |
111.2 |
2 |
| 30KPA170A |
30KPA170CA |
170 |
189.90 |
5 |
275.0 |
110.2 |
2 |
| 30KPA180A |
30KPA180CA |
180 |
201.10 |
5 |
290.4 |
104.3 |
2 |
| 30KPA198A |
30KPA198CA |
198 |
221.20 |
5 |
319.8 |
94.7 |
2 |
| 30KPA216A |
30KPA216CA |
216 |
241.30 |
5 |
348.6 |
86.9 |
2 |
| 30KPA240A |
30KPA240CA |
240 |
268.10 |
5 |
387.0 |
78.3 |
2 |
| 30KPA258A |
30KPA258CA |
258 |
188.20 |
5 |
416.4 |
72.8 |
2 |
| 30KPA260A |
30KPA260CA |
260 |
290.40 |
5 |
416.0 |
72.8 |
2 |
| 30KPA270A |
30KPA270CA |
270 |
301.60 |
5 |
436.2 |
69.5 |
2 |
| 30KPA280A |
30KPA280CA |
280 |
312.80 |
5 |
464.0 |
65.3 |
2 |
| 30KPA288A |
30KPA288CA |
288 |
321.70 |
5 |
469.9 |
64.5 |
2 |
Applicazioni:
Protezione della piccola alimentazione, interruttori, macchine POS, arrester, intercom, sistemi di monitoraggio, schede di parcheggio
| Parametro |
Il simbolo |
Valore |
Unità |
| Dissipazione della potenza di impulso di picco con una forma d'onda di 10/1000μs (Fig.1) (Nota 1), (Nota 2) |
PPPM |
30000 |
Fabbricazione |
| Corrente di impulso di picco con una forma d'onda di 10/1000μs. |
Io...PP |
Vedere la tabella seguente |
Amperi |
| Dissipazione di potenza su dissipatore termico infinito a TL= 75°C |
PM(AV) |
8.0 |
Watt |
| Corrente di picco di ondata in avanti, 8,3 ms singola ondata sinusoidale (nota 3) |
Io...FSM |
500 |
Amperi |
| Connessione di funzionamento e intervallo di temperatura di stoccaggio. |
TJ, TSTG |
-55 a +150 |
°C |
|
Nota:
1Impulso di corrente non ripetitivo, per Figura 3 e deteriorato al di sopra di TA= 25°C per la figura 2.
2. montato su cuscinetti in rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) per ciascun terminale.
3. 8,3 ms di onda sinusoidale singola a metà, o equivalente onda quadrata, ciclo di lavoro = 4 impulsi al minuto al massimo.
4V.F< 3,5 V per VBR< 200V e VF< 6,5 V per VBR> 201 V.
|
