Casa /Prodotti/Diodi TVS/30KPA45C Televisioni ad alta tensione Diodo 30000W R6 P600 Pacchetto Componente TVS

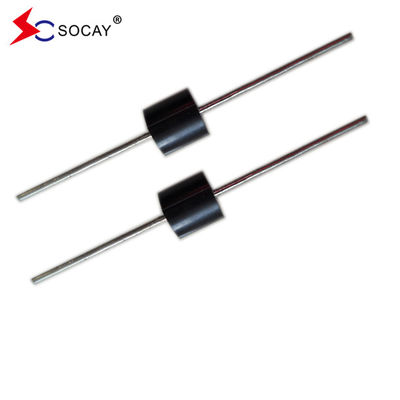

30KPA45C Televisioni ad alta tensione Diodo 30000W R6 P600 Pacchetto Componente TVS

250pcs
MOQ
negotiable
prezzo
30KPA45C Televisioni ad alta tensione Diodo 30000W R6 P600 Pacchetto Componente TVS
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Diodi TVS
tipo di pacchetto: R6/P600
Vwm: 30.0V
Vbr@It (Min.): 33.51V
- Sì.: 50mA
Vc@Ipp: 55.2V
Ipp: 548.9A
Ir@Vrwm: 5000 μA
Funzione: Componenti passive
Evidenziare:

Televisioni ad alta tensione Diodo 30000W

,

30KPA45C TV ad alta tensione Diodo

,

Componente TVS da 30000W
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: UL,REACH,RoHS,ISO
Numero di modello: 30KPA45CA
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Imballaggi particolari: Legare
Tempi di consegna: con 10 giorni lavorativi
Descrizione di prodotto

30KPA45C TV Diodo 30000W R6 P600 pacchetto Alta tensione



DATASHEET:30KPA.pdf



Descrizione:

La serie 30KPA è progettata specificamente per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.



Diodo di soppressione transitorio TVS Metodi di selezione



1.Per conoscere il prodotto del cliente, tensione di funzionamento, porta di applicazione, livello di protezione.

2.VRWM (tensione di funzionamento) valore del dispositivo ≥ normale funzionamento nel circuito del cliente

3.VC (tensione della pinza) valore < tensione massima per il chip back-end

4.Selezionare il pacchetto e la potenza del dispositivo in base alla porta di applicazione e al livello di protezione.



Numero della parte

Ritorno

Sostanza

Voltaggio

V.RWM

(V)

Disaggregazione

VoltaggioV.BR (V)

@ IoT

Esame

Corrente

Io...T

(mA)

Massimo

Clamping

Voltaggio V.C @ IoPP

(V)

Massimo

Picco

Pulso

Corrente Io...PP(A)

Massimo

Ritorno

PerforazioneIo...R

@VRWM

(μA)
Unico Bi   Minore
30KPA28A 30KPA28CA 28 31.28 50 50.0 606.0 5000
30KPA30A 30KPA30CA 30 33.51 50 55.2 548.9 5000
30KPA33A 30KPA33CA 33 36.90 50 58.5 517.9 5000
30KPA36A 30KPA36CA 36 40.20 50 61.8 490.3 5000
30KPA39A 30KPA39CA 39 43.60 20 67.2 450.9 2000
30KPA42A 30KPA42CA 42 46.90 10 72.0 420.8 1000
30KPA43A 30KPA43CA 43 48.00 10 73.0 415.1 1000
30KPA45A 30KPA45CA 45 50.30 5 77.4 391.5 250
30KPA48A 30KPA48CA 48 53.60 5 81.6 371.3 150
30KPA51A 30KPA51CA 51 57.00 5 86.4 350.7 50
30KPA54A 30KPA54CA 54 60.30 5 91.4 331.5 20
30KPA58A 30KPA58CA 58 64.80 5 92.4 327.9 20
30KPA60A 30KPA60CA 60 67.00 5 102.0 297.1 15
30KPA64A 30KPA64CA 64 71.50 5 104.0 291.3 10
30KPA66A 30KPA66CA 66 73.70 5 107.0 283.2 2
30KPA70A 30KPA70CA 70 78.20 5 109.0 278.0 2
30KPA71A 30KPA71CA 71 79.30 5 111.5 271.7 2
30KPA72A 30KPA72CA 72 80.40 5 114.0 265.8 2
30KPA75A 30KPA75CA 75 83.80 5 119.4 253.8 2
30KPA78A 30KPA78CA 78 87.10 5 129.0 234.9 2
30KPA84A 30KPA84CA 84 93.80 5 139.2 217.7 2
30KPA90A 30KPA90CA 90 100.50 5 146.4 207.0 2
30KPA96A 30KPA96CA 96 107.20 5 156.0 194.2 2
30KPA102A 30KPA102CA 102 113.90 5 165.6 183.0 2
30KPA108A 30KPA108CA 108 120.60 5 175.2 172.9 2
30KPA120A 30KPA120CA 120 134.00 5 194.4 155.9 2
30KPA132A 30KPA132CA 132 147.40 5 213.0 142.3 2
30KPA144A 30KPA144CA 144 160.80 5 223.2 135.8 2
30KPA150A 30KPA150CA 150 167.60 5 233.4 129.8 2
30KPA156A 30KPA156CA 156 174.30 5 245.0 123.7 2
30KPA160A 30KPA160CA 160 178.70 5 252.6 120.0 2
30KPA168A 30KPA168CA 168 187.70 5 272.4 111.2 2
30KPA170A 30KPA170CA 170 189.90 5 275.0 110.2 2
30KPA180A 30KPA180CA 180 201.10 5 290.4 104.3 2
30KPA198A 30KPA198CA 198 221.20 5 319.8 94.7 2
30KPA216A 30KPA216CA 216 241.30 5 348.6 86.9 2
30KPA240A 30KPA240CA 240 268.10 5 387.0 78.3 2
30KPA258A 30KPA258CA 258 188.20 5 416.4 72.8 2
30KPA260A 30KPA260CA 260 290.40 5 416.0 72.8 2
30KPA270A 30KPA270CA 270 301.60 5 436.2 69.5 2
30KPA280A 30KPA280CA 280 312.80 5 464.0 65.3 2
30KPA288A 30KPA288CA 288 321.70 5 469.9 64.5 2




Applicazioni:



Protezione delle piccole sorgenti di alimentazione, interruttori, macchine POS, arrester fulmini, intercom di edificio, sistemi di monitoraggio, carte di parcheggio, sistemi di trasmissione, strumenti, contatori, prodotti di comunicazione,Pannelli di controllo, navigatori GPS







Parametro Il simbolo Valore Unità
Dissipazione della potenza di impulso di picco con una forma d'onda di 10/1000μs (Fig.1) (Nota 1), (Nota 2) PPPM 30000 Fabbricazione
Corrente di impulso di picco con una forma d'onda di 10/1000μs. Io...PP Vedere la tabella seguente Amperi
Dissipazione di potenza su dissipatore termico infinito a TL= 75°C PM(AV) 8.0 Watt
Corrente di picco di ondata in avanti, 8,3 ms singola ondata sinusoidale (nota 3) Io...FSM 500 Amperi
Connessione di funzionamento e intervallo di temperatura di stoccaggio. TJ, TSTG -55 a +150 °C

Nota:

1Impulso di corrente non ripetitivo, per Figura 3 e deteriorato al di sopra di TA= 25°C per la figura 2.

2. montato su cuscinetti in rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) per ciascun terminale.

3. 8,3 ms di onda sinusoidale singola a metà, o equivalente onda quadrata, ciclo di lavoro = 4 impulsi al minuto al massimo.

4V.F< 3,5 V per VBR< 200V e VF< 6,5 V per VBR> 201 V.






30KPA45C Televisioni ad alta tensione Diodo 30000W R6 P600 Pacchetto Componente TVS 0



30KPA45C Televisioni ad alta tensione Diodo 30000W R6 P600 Pacchetto Componente TVS 1

30KPA45C Televisioni ad alta tensione Diodo 30000W R6 P600 Pacchetto Componente TVS 2

30KPA45C Televisioni ad alta tensione Diodo 30000W R6 P600 Pacchetto Componente TVS 3

30KPA45C Televisioni ad alta tensione Diodo 30000W R6 P600 Pacchetto Componente TVS 4

30KPA45C Televisioni ad alta tensione Diodo 30000W R6 P600 Pacchetto Componente TVS 5



30KPA45C Televisioni ad alta tensione Diodo 30000W R6 P600 Pacchetto Componente TVS 6





Siamo produttori e fornitori con oltre 20 anni di esperienza per componenti passivi come di seguito

1- ESD
2- Diodi TVS
3- Fusibili resettabili PPTC
4- Tubo di scarico del gas
5- NTC Themistor
6- Varistor, ecc.
