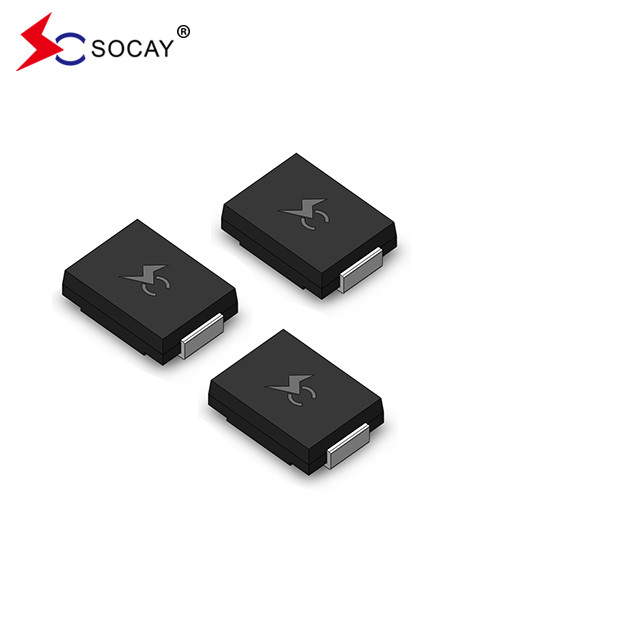

Nuovi soppressori ESD SMCJ TVS diodi DO-214AB SMCJ90CA

Nuovi soppressori ESD SMCJ TVS diodi DO-214AB SMCJ90CA

DATASHEET:SMCJ_v2107.1.pdf

Dispositivi di tensione transitorio (TVS) a montaggio di superficie Descrizione:

I soppressori di tensione transitori di montaggio superficiale (TVS) sono progettati appositamente per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.

Caratteristiche dei soppressori di tensione transitori (TVS) montati in superficie:

u SMCJ90CA è adatto per applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda

u La sua perdita è molto bassa

u Componente dell'unità bidirezionale

u Giunzione passivata in vetro

l' induttanza di SMCJ90CA è bassa

u possiede un' eccellente capacità di fissaggio

u Capacità di potenza di picco a 10 × 1000μs forma d'onda Frequenza di ripetizione (ciclo di lavoro):0.01% è 1500W

u Tempo di risposta veloce di SMCJ90CA: in genere inferiore a 1,0ps da 0 Volts a V_BRmin

U Tipico I_Rmeno di 5 μA al di sopra di 12 V.

u Saldatura ad alta temperatura: 260°C/40 secondi ai terminali

u Coefficiente di temperatura massima tipica ΔV_BR= 0,1% × V_BR@25°C× ΔT

U Imballaggio in plastica ha un valore di infiammabilità di laboratorio di 94V-0

U stagno opaco senza piombo

u SMCJ90CA è privo di alogeni e conforme alla RoHS

u Il modo di guasto tipico è corto rispetto alla tensione o alla corrente sovraspecificata

u La prova del baffo è effettuata sulla base della JEDEC JESD201A secondo la sua tabella 4a e 4c

u IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)

u Protezione ESD delle linee di dati SMCJ90CA in conformità alla norma IEC 61000-4-2 (IEC801-2)

u protezione EFT delle linee di dati in conformità alla norma IEC 61000-4-4 (IEC801-4)
