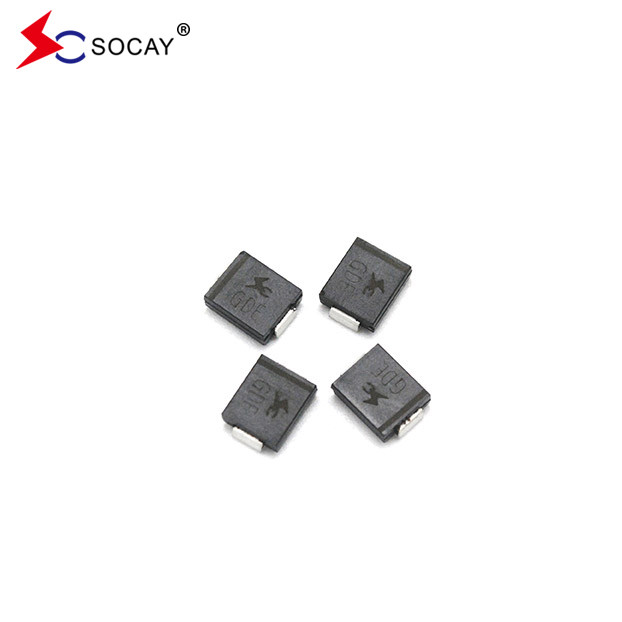

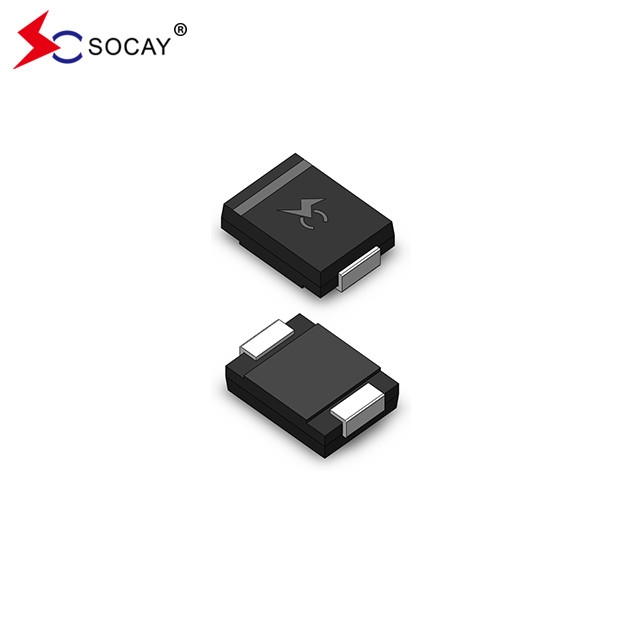

SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA

3000 pcs
MOQ
negotiable
prezzo
SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
SMCJ90CA Nome: Diodi TVS
SMCJ90CA Tipo di pacchetto: DO-214AB/SMC
SMCJ90CA Vrwm: 90V
SMCJ90CA Vbr@It (min.): 100 V
SMCJ90CA Vbr@It (Max.): 111V
SMCJ90CA: 1mA
SMCJ90CA Vc@Ipp: 162 V
SMCJ90CA Ipp: 9.26A
SMCJ90CA Ir@Vrwm: 1000 μA
Intervallo di temperatura di stoccaggio: -55 a + 150 °C
Dimensione del pacchetto: Montaggio superficiale
Marchio SMCJ90CA: SOCAY
Evidenziare:

Diodi di soppressione TVS ESD

,

Diodi di soppressione SMCJ ESD
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: UL,REACH,RoHS,ISO
Numero di modello: SMCJ90CA
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Tempi di consegna: 5-8 giorni lavorativi
Capacità di alimentazione: 1000000pcs
Descrizione di prodotto

SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA



DATASHEET:SMDJ_v2107.1.pdf





Diodi di soppressione ESD TVS Descrizione:

La serie SMCJ SMCJ90CA è progettata specificamente per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.





Le caratteristiche dei diodi di soppressione ESD TVS:

  • SMCJ90CA è per applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda
  • La perdita di SMCJ90CA è molto bassa.
  • SMCJ90CA è un'unità bidirezionale
  • Fusioni passivate di vetro
  • Ha una bassa induttanza
  • Ha un'eccellente capacità di fissaggio.
  • 1500W Capacità di potenza massima a 10 × 1000μs forma d'onda Frequenza di ripetizione (ciclo di lavoro):0.01%
  • Tempo di risposta veloce: in genere inferiore a 1,0ps da 0 Volts a VBR min
  • "Fabbricazione" di "materiali" per la "produzione" di "materiali" o "materiali" per la "produzione" di "materiali" o "materiali" per la "produzione" di "materiali" o "materiali" per la "produzione".
  • Saldatura ad alta temperatura: 260°C/40 secondi ai terminali
  • Coefficiente di temperatura massima tipica ΔVBR = 0,1% × VBR@25°C× ΔT
  • Confezione in plastica ha Underwriters Laboratorio infiammabilità 94V-0
  • Stagno opaco senza piombo
  • Esclusi gli alogeni e conformi alla RoHS
  • Il modo di guasto tipico è corto da tensione o corrente sovraspecificata
  • La prova della barba è effettuata sulla base della JEDEC JESD201A per le sue tabelle 4a e 4c
  • IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)
  • Protezione ESD delle linee di dati conformemente alla norma IEC 61000-4-2 (IEC 801-2)
  • Protezione EFT delle linee di dati conformemente alla norma IEC 61000-4-4 (IEC801-4)



TVS Diodi di soppressione ESD Caratteristiche elettriche (TA= 25°Cse non diversamente indicato):

Numero della parte Marcatura

Ritorno

Sostanza

Voltaggio VRWM (V)

Disaggregazione

Voltaggio VBR (V)

@IT

Esame

Corrente

IT (mA)

Massimo

Clamping

Voltaggio VC @IPP (V)

Massimo

Picco

Pulso

IPP corrente (A)

Massimo

Ritorno

IR di perdita

@VRWM (μA)
Unico Bi Unico Bi   Minore Max.
SMCJ45A SMCJ45CA VFG BFV 45.0 50.00 55.30 1 72.7 20.63 5
SMCJ48A SMCJ48CA GFX BFX 48.0 53.30 58.90 1 77.4 19.38 5
SMCJ51A SMCJ51CA GFZ BFZ 51.0 56.70 62.70 1 82.4 18.20 5
SMCJ54A SMCJ54CA GGE BGE 54.0 60.00 66.30 1 87.1 17.22 5
SMCJ58A SMCJ58CA GGG BGG 58.0 64.40 71.20 1 93.6 16.03 5
SMCJ60A SMCJ60CA GGK BGK 60.0 66.70 73.70 1 96.8 15.50 5
SMCJ64A SMCJ64CA GGM BGM 64.0 71.10 78.60 1 103.0 14.56 5
SMCJ70A SMCJ70CA GGP BGP 70.0 77.80 86.00 1 113.0 13.27 5
SMCJ75A SMCJ75CA GGR BGR 75.0 83.30 92.10 1 121.0 12.40 5
SMCJ78A SMCJ78CA GGT BGT 78.0 86.70 95.80 1 126.0 11.90 5
SMCJ80A SMCJ80CA GGB BGB 80.0 88.80 97.60 1 129.6 11.57 5
SMCJ85A SMCJ85CA GGV BGV 85.0 94.40 104.00 1 137.0 10.95 5
SMCJ90A SMCJ90CA GGX BGX 90.0 100.00 111.00 1 146.0 10.27 5



SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 0

SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 1





SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 2SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 3


SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 4

SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 5

SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 6



SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 7

SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 8

SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 9

SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 10

SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 11

SMCJ TVS Diodi di soppressione ESD DO-214AB-2 SMCJ90CA 12
