SMCJ160CA TVS Diodi SCOAY SMCJ ESD Suppressori di superficie

SMCJ160CA TVS Diodi SCOAY SMCJ ESD Suppressori di superficie

Diodi TVS SMCJ160CA DATASHEET:SMCJ_v2107.1.pdf

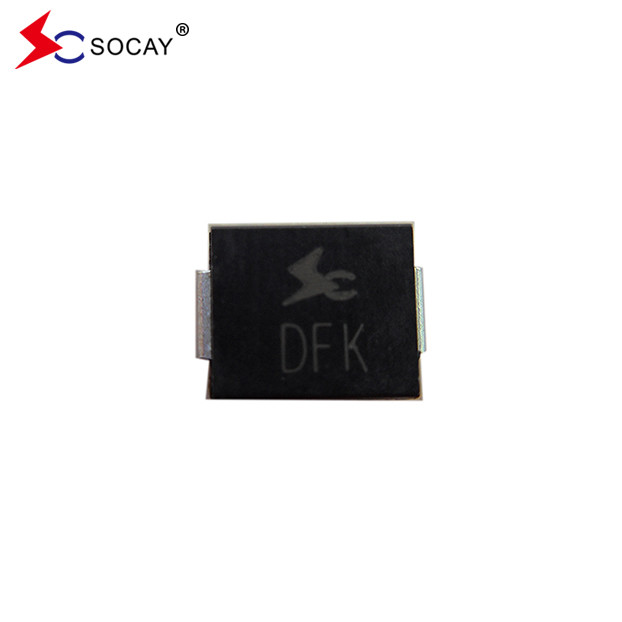

Disegno di un diodo SMCJ160CA TVS:

SMCJ160CA TVS diodo è utilizzato in Telecom, Computer, applicazioni elettroniche industriali e di consumo, è ideale per la protezione di interfacce I / O, V_CCbus e altri circuiti vulnerabili.Il diodo TVS SMCJ160CA è progettato specificamente per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.

Caratteristiche del diodo SMCJ160CA TVS:

• Il diodo TVS è per applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda
• SMCJ160CA ha una bassa perdita
• Questo diodo TVS è un'unità bidirezionale
• SMCJ160CA TVS Diodo è giunzione passivata di vetro
• Diodo TVS ha bassa induttanza
• SMCJ160CA TVS diodo ha eccellente capacità di chiusura
• SMCJ160CA TVS Diode Capacità di potenza massima a 10 × 1000μs forma d' onda0.01% è 1500W
• Il suo tempo di risposta veloce: in genere inferiore a 1,0ps da 0 Volts a VBR min
• L'IR tipica del diodo SOCAY TVS è inferiore a 5 μA sopra i 12 V.
• Saldatura ad alta temperatura: 260°C/40 secondi ai terminali
• Coefficiente di temperatura massima tipico del diodo SMCJ160CA TVS ΔVBR = 0,1% × VBR@25°C× ΔT
• Confezione in plastica ha Underwriters Laboratorio infiammabilità 94V-0
• Stagno opaco senza piombo
• SMCJ160CA TVS Diode è libero da alogeni e conforme alla RoHS
• Il modo di guasto tipico è corto da tensione o corrente sovraspecificata
• La prova della barba è effettuata sulla base della JEDEC JESD201A per le sue tabelle 4a e 4c
• IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)
• SOCAY SMD TVS' ESD protezione delle linee di dati in conformità alla IEC 61000-4-2 (IEC801-2)
• Protezione EFT delle linee di dati conformemente alla norma IEC 61000-4-4 (IEC801-4)
