Name: SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V
Brand: SOCAY
SKU: SMDJ48A
Rating: 4.6 (120 reviews)

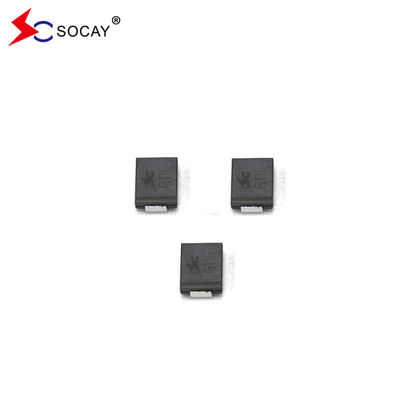

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V

3000 pcs

MOQ

negotiable

prezzo

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

SMDJ48A Nome: Diodi TVS

Tipo di imballaggio SMDJ48A: DO-214AB/SMC

SMDJ48A Vrwm: 48 V

Vbr@It (Min.): 53,3 V

Vbr@It (Max.): 58.9V

SMDJ48A: 1mA

Vc@Ipp: 77.4V

SMDJ48A Ipp: 38.76A

SMDJ48A Ir@Vrwm: 1000 μA

Intervallo di temperatura di stoccaggio: -55 a + 150 °C

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: UL,REACH,RoHS,ISO

Numero di modello: SMDJ48A

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Capacità di alimentazione: 1000000pcs

Galleria

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V

Descrizione di prodotto

Marca SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ Serie 3000W 5V~440V

DATASHEET:SMDJ_v2107.1.pdf

Dispositivi per il controllo della tensione transitorio:

La SMDJ48A è progettata specificamente per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitoria.

Parametro SMD TVS	Il simbolo	SMD TVS Valore	Unità
SMD TVS Dissipazione di potenza di impulso di picco con una forma d'onda di 10/1000μs (Fig.1) (Nota 1), (Nota 2)	P_PPM	3000	Fabbricazione
Corrente di impulso di picco con una forma d'onda di 10/1000μs.	Io..._PP	Vedere la tabella seguente	Amperi
SMD TVS Dissipazione di potenza su dissipatore termico infinito a T_L= 75°C	PM ((AV)	6.0	Watt
Corrente di picco di ondata in avanti, 8,3 ms singola ondata sinusoidale (nota 3)	Io..._FSM	300	Amperi
SMD TVS tensione massima istantanea in avanti a 25A solo unidirezionale (nota 4)	V._F	3.5/5.0	Voltaggio
SMD TVS Collegamento operativo e intervallo di temperatura di stoccaggio.	TJ, TSTG	-55 a +150	°C

Nota:

1Impulso di corrente non ripetitivo, per Figura 3 e deteriorato al di sopra di T_A= 25°C per la figura 2.

2. montato su cuscinetti in rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) per ciascun terminale.

3. 8,3 ms di onda sinusoidale singola a metà, o equivalente onda quadrata, ciclo di lavoro = 4 impulsi al minuto al massimo.

4V._F< 3,5 V per V_BR< 200V e V_F< 6,5 V per V_BR> 201 V.

Numero della parte SMD TVS		Marcatura SMD TVS		SMD TVS Voltaggio di arresto inverso VRWM (V)	L'indicatore SMD TVS deve avere una tensione di rottura VBR (V) @IT		SMD TVS Corrente di prova IT (mA)	Tensione massima di fissaggio VC @IPP (V)	Corrente di impulso di picco massima IPP (A)	IR di perdita inversa massima @VRWM (μA)
Unico	Bi	Unico	Bi		Minore	Max.
SMDJ45A	SMDJ45CA	PFV	DFV	45.0	50.00	55.30	1	72.7	41.27	5
SMDJ48A	SMDJ48CA	PFX	DFX	48.0	53.30	58.90	1	77.4	38.76	5

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 0

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 1

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 2

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 3

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 5

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 6

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 7

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 8

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 9

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 10

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 11

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 12

SMDJ48A SMD Diodo di soppressione di tensione transitorio SMDJ serie 3000W 5V - 440V 13
