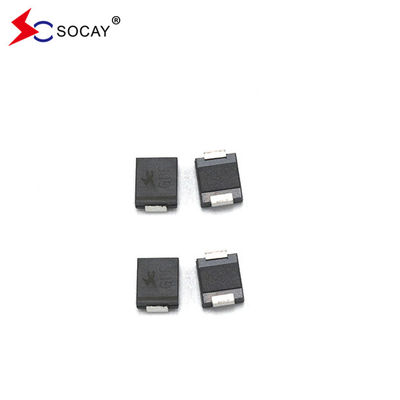

Diodo di soppressione transitorio TVS Diodo SMDJ Diodi di soppressione di tensione transitorio SMDJ36A

Diodo di soppressione transitorio TVS Diodo SMDJ Diodi di soppressione di tensione transitorio SMDJ36A

DATASHEET:SMDJ_v2107.1.pdf

Caratteristiche del diodo SMDJ TVS:

u SMDJ TVS può essere utilizzato in applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda

Le perdite di SMDJ TVS sono basse.

u Questo SMDJ TVS è un componente unidirezionale

u Giunzione passivata in vetro

u Ha una bassa induttanza

u SMDJ TVS ha un'eccellente capacità di fissaggio

u 3000W Capacità di potenza massima a 10 × 1000μs forma d'onda Frequenza di ripetizione (ciclo di lavoro):0.01%

u Tempo di risposta veloce: in genere inferiore a 1,0 secondi da 0 Volt a VBR min

u IR tipica SMDJ TVS inferiore a 5μA su 12V.

u Saldatura ad alta temperatura: 260°C/40 secondi ai terminali

u Coefficiente di temperatura massima tipico ΔVBR = 0,1% × VBR@25°C× ΔT

U Imballaggio in plastica ha un valore di infiammabilità di laboratorio di 94V-0

U stagno opaco senza piombo

u SMDJ TVS è privo di alogeni e conforme alla RoHS

u Il modo di guasto tipico è corto rispetto alla tensione o alla corrente sovraspecificata

u La prova del baffo è effettuata sulla base della JEDEC JESD201A secondo la sua tabella 4a e 4c

u IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)

u protezione ESD delle linee dati SMDJ TVS in conformità alla norma IEC 61000-4-2 (IEC801-2)

u protezione EFT delle linee di dati in conformità alla norma IEC 61000-4-4 (IEC801-4)
