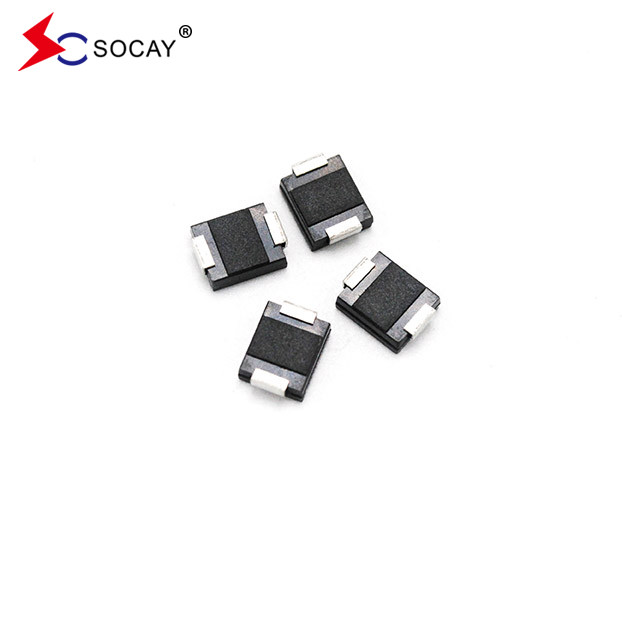

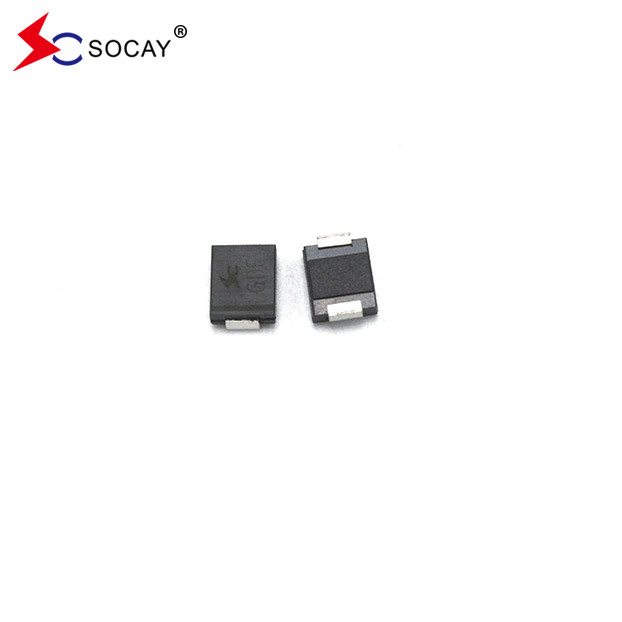

SMDJ75A TVS Diodi di protezione circuito a circuiti stampati PCB dispositivo componenti passivi

SMDJ75A TVS Diodi di protezione circuito a circuiti stampati PCB dispositivo componenti passivi

Dati relativi al diodo SMDJ75A TVSSMDJ_v2107.1.pdf

Diodo SMDJ75A TVS Descrizione:

Il diodo TVS SMDJ75A è specificamente progettato per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.La tensione massima istantanea in avanti a 25A per unidirezionale è di 3.5/5.0 volt.

Le caratteristiche del diodo SMDJ75A TVS:

• SMDJ75A TVS Diodo è adatto per applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda
• SMDJ75A TVS diodo ha bassa perdita
• SMDJ75A TVS diodo è un'unità unidirezionale
• SMDJ75A TVS diodo è giunzione passivata di vetro
• Diodo TVS SMDJ75A a bassa induttanza
• SMDJ75A TVS diodo ha eccellente capacità di chiusura
• Capacità di potenza di picco del diodo SMDJ75A TVS a 10 × 1000μs di forma d'onda0.01% è 3000W
• Tempo di risposta veloce del diodo TVS SMDJ75A: in genere inferiore a 1,0ps da 0 Volts a VBR min
• L'IR tipica del diodo TVS SMDJ75A è inferiore a 5μA al di sopra di 12V.
• Saldatura ad alta temperatura: 260°C/40 secondi ai terminali
• Coefficiente di temperatura massima tipica ΔVBR = 0,1% × VBR@25°C× ΔT
• Confezione in plastica ha Underwriters Laboratorio infiammabilità 94V-0
• Stagno opaco senza piombo
• SMDJ75A TVS Diode's Halogen libero e RoHS conforme
• Il modo di guasto tipico è corto da tensione o corrente sovraspecificata
• La prova della barba è effettuata sulla base della JEDEC JESD201A per le sue tabelle 4a e 4c
• SMDJ75A TVS diodo IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)
• Protezione ESD delle linee di dati conformemente alla norma IEC 61000-4-2 (IEC 801-2)
• Protezione EFT delle linee di dati conformemente alla norma IEC 61000-4-4 (IEC801-4)
