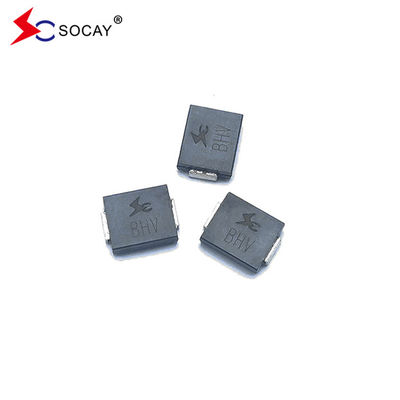

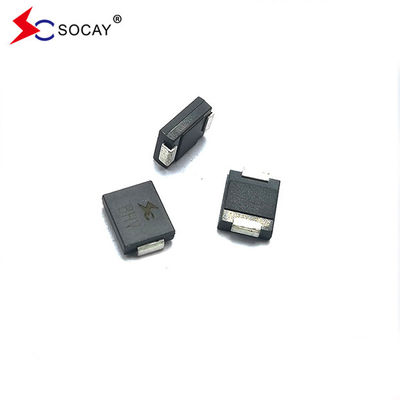

DO-214 Diodi di soppressione della tensione transitoria 5.0SMDJ 5.0SMDJ30 5.0SMDJ30CA

Ritorno

Sostanza

Voltaggio V_RWM (V)

Disaggregazione

VoltaggioV._BR (V)

@ Io_T

Esame

Corrente

Io..._T (mA)

Massimo

Clamping

Voltaggio V._C @ Io_PP(V)

Massimo

Picco

Pulso

Corrente Io..._PP(A)

Massimo

Ritorno

PerforazioneIo..._R

@V_RWM (μA)

u Per applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda

u Basse perdite

U Unità unitaria e bidirezionale

u Giunzione passivata in vetro

u bassa induttanza

u Eccellente capacità di fissaggio

u 5000W Capacità di potenza massima a 10 × 1000μs forma d'onda Frequenza di ripetizione (ciclo di lavoro):0.01%

u Tempo di risposta veloce: in genere inferiore a 1,0 secondi da 0 volt a V_BRmin

U Tipico I_Rmeno di 5 μA al di sopra di 25 V.

u Saldatura ad alta temperatura: 260°C/40 secondi ai terminali

u Coefficiente di temperatura massima tipica ΔV_BR= 0,1% × V_BR@25°C× ΔT

U Imballaggio in plastica ha un valore di infiammabilità di laboratorio di 94V-0

U stagno opaco senza piombo

u privo di alogeni e conforme alla normativa RoHS

u Il modo di guasto tipico è corto rispetto alla tensione o alla corrente sovraspecificata

u La prova del baffo è effettuata sulla base della JEDEC JESD201A secondo la sua tabella 4a e 4c

u IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)

u Protezione ESD delle linee di dati in conformità alla norma IEC 61000-4-2 (IEC 801-2)

u protezione EFT delle linee di dati in conformità alla norma IEC 61000-4-4 (IEC801-4)

Nota:

1Impulso di corrente non ripetitivo, per Figura 3 e deteriorato al di sopra di T_A= 25°C per la figura 2.

2. montato su cuscinetti in rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) per ciascun terminale.

3. 8,3 ms di onda sinusoidale singola a metà, o equivalente onda quadrata, ciclo di lavoro = 4 impulsi al minuto al massimo.

4V._F< 3,5 V per V_BR< 200V e V_F< 6,5 V per V_BR> 201 V.
