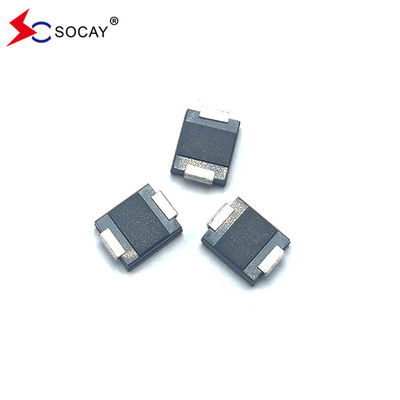

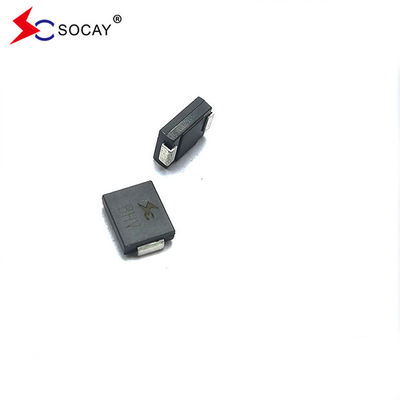

Diodo TVS a montaggio superficiale SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC
SCHEDA DATI:5.0SMDJ_v2107.1 .pdf
| Peso |
0,007 once, 0,21 grammi |
| |
|
| Caso |
JEDEC DO-214AB Giunzione in plastica stampata su vetro passivato |
| |
|
| Polarità |
La banda colorata indica il catodo tranne il bipolare |
| |
|
| terminale |
Cavi placcati in stagno opaco, saldabili secondo JESD22-B102D |
Metodo di selezione
1.Conoscere il prodotto del cliente, la tensione operativa, la porta di applicazione, il livello di protezione.
2.Valore VRWM (tensione operativa) del dispositivo ≥ funzionamento normale nel circuito del cliente
Valore 3.VC (tensione di serraggio) <tensione massima per il chip back-end
4.Selezionare la confezione e la potenza del dispositivo in base alla porta dell'applicazione e al livello di protezione.
Descrizione:
Il 5.0SMDJ24CA è progettato specificamente per proteggere le apparecchiature elettroniche sensibili dai transitori di tensione indotti da fulmini e altri eventi di tensione transitoria.
| Numero di parte |
Marcatura |
Inversione
Stand-off
Voltaggio VRWM (V)
|
Guasto
VoltaggioVBR (V)
@IOT
|
Test
Attuale
IOT (mA)
|
Massimo
Bloccaggio
Voltaggio VC @IOPP(V)
|
Massimo
Picco
Impulso
Attuale IOPP(UN)
|
Massimo
Inversione
PerditaIOR
@VRWM (μUN)
|
| Uni |
Bi |
Uno |
Bi |
|
MINIMO |
MASSIMO |
|
|
|
|
| — |
5.0SMDJ8.0CA |
— |
5BDP |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
367,60 |
100 |
| 5.0SMDJ11A |
5.0SMDJ11CA |
5PDX |
5BDX |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
277,47 |
800 |
| 5.0SMDJ12A |
5.0SMDJ12CA |
5PDZ |
5BDZ |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
253,77 |
800 |
| 5.0SMDJ13A |
5.0SMDJ13CA |
5PEE |
5APE |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
234,88 |
500 |
| 5.0SMDJ14A |
5.0SMDJ14CA |
5PEG |
5BEG |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
217,67 |
200 |
| 5.0SMDJ15A |
5.0SMDJ15CA |
5PEK |
5BEK |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
206,97 |
100 |
| 5.0SMDJ16A |
5.0SMDJ16CA |
5PEM |
5BEM |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
194.23 |
50 |
| 5.0SMDJ17A |
5.0SMDJ17CA |
5PEP |
5BEP |
17.0 |
18.90 |
20,90 |
1 |
27.6 |
182,97 |
20 |
| 5.0SMDJ18A |
5.0SMDJ18CA |
5PER |
5BER |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
172,95 |
10 |
| 5.0SMDJ19A |
5.0SMDJ19CA |
5ANIMALE DOMESTICO |
5SCOMMESSA |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
164.07 |
10 |
| 5.0SMDJ20A |
5.0SMDJ20CA |
5PEV |
5BEV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
155,86 |
5 |
| 5.0SMDJ22A |
5.0SMDJ22CA |
5PEX |
5BEX |
22.0 |
24.40 |
26,90 |
1 |
35,5 |
142,25 |
5 |
| 5.0SMDJ24A |
5.0SMDJ24CA |
5PEZ |
5BEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
129,82 |
5 |
| 5.0SMDJ26A |
5.0SMDJ26CA |
5PFE |
5BFE |
26.0 |
28,90 |
31,90 |
1 |
42.1 |
119,95 |
5 |
| 5.0SMDJ28A |
5.0SMDJ28CA |
5PFG |
5BFG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
111.23 |
5 |
| 5.0SMDJ30A |
5.0SMDJ30CA |
5PFK |
5BFK |
30.0 |
33.30 |
36,80 |
1 |
48.4 |
104.34 |
5 |
| 5.0SMDJ33A |
5.0SMDJ33CA |
5PFM |
5BFM |
33.0 |
36,70 |
40,60 |
1 |
53.3 |
94,75 |
5 |
| 5.0SMDJ36A |
5.0SMDJ36CA |
5PFP |
5BFP |
36.0 |
40,00 |
44.20 |
1 |
58.1 |
86,92 |
5 |
| 5.0SMDJ40A |
5.0SMDJ40CA |
5PFR |
5BFR |
40.0 |
44.40 |
49.10 |
1 |
64,5 |
78.29 |
5 |
| 5.0SMDJ43A |
5.0SMDJ43CA |
5PFT |
5BFT |
43.0 |
47,80 |
52,80 |
1 |
69.4 |
72,77 |
5 |
| 5.0SMDJ45A |
5.0SMDJ45CA |
5PFV |
5BFV |
45.0 |
50,00 |
55.30 |
1 |
72.7 |
69.46 |
5 |
| 5.0SMDJ48A |
5.0SMDJ48CA |
5PFX |
5BFX |
48.0 |
53.30 |
58,90 |
1 |
77.4 |
65.25 |
5 |
| 5.0SMDJ51A |
5.0SMDJ51CA |
5PFZ |
5BFZ |
51.0 |
56,70 |
62,70 |
1 |
82.4 |
61.29 |
5 |
| 5.0SMDJ54A |
5.0SMDJ54CA |
5PGE |
5BGE |
54.0 |
60,00 |
66.30 |
1 |
87.1 |
57,98 |
5 |
| 5.0SMDJ58A |
5.0SMDJ58CA |
5PGG |
5BGG |
58.0 |
64.40 |
71.20 |
1 |
93,6 |
53,95 |
5 |
| 5.0SMDJ60A |
5.0SMDJ60CA |
5PGK |
5BGK |
60.0 |
66,70 |
73,70 |
1 |
96,8 |
52.17 |
5 |
| 5.0SMDJ64A |
5.0SMDJ64CA |
5PGM |
5BGM |
64.0 |
71.10 |
78,60 |
1 |
103.0 |
49.03 |
5 |
| 5.0SMDJ70A |
5.0SMDJ70CA |
5PGP |
5BGP |
70,0 |
77,80 |
86,00 |
1 |
113.0 |
44.69 |
5 |
| 5.0SMDJ75A |
5.0SMDJ75CA |
5PGR |
5BGR |
75,0 |
83.30 |
92.10 |
1 |
121.0 |
41.74 |
5 |
| 5.0SMDJ78A |
5.0SMDJ78CA |
5PGT |
5BGT |
78.0 |
86,70 |
95,80 |
1 |
126.0 |
40.08 |
5 |
| 5.0SMDJ80A |
5.0SMDJ80CA |
5PGB |
5BGB |
80,0 |
88,80 |
97,60 |
1 |
129,6 |
38,97 |
5 |
| 5.0SMDJ85A |
5.0SMDJ85CA |
5PGV |
5BGV |
85,0 |
94,40 |
104,00 |
1 |
137,0 |
36.86 |
5 |
| 5.0SMDJ90A |
5.0SMDJ90CA |
5PGX |
5BGX |
90,0 |
100,00 |
111,00 |
1 |
146.0 |
34.59 |
5 |
| 5.0SMDJ100A |
5.0SMDJ100CA |
5PGZ |
5BGZ |
100,0 |
111,00 |
123,00 |
1 |
162.0 |
31.17 |
5 |
| 5.0SMDJ110A |
5.0SMDJ110CA |
5PHE |
5BHE |
110.0 |
122,00 |
135,00 |
1 |
177,0 |
28.53 |
5 |
| 5.0SMDJ120A |
5.0SMDJ120CA |
5PHG |
5BHG |
120,0 |
133,00 |
147,00 |
1 |
193.0 |
26.17 |
5 |
| 5.0SMDJ130A |
5.0SMDJ130CA |
5PHK |
5BHK |
130,0 |
144,00 |
159,00 |
1 |
209.0 |
24.16 |
5 |
| 5.0SMDJ140A |
5.0SMDJ140CA |
5PHB |
5BHB |
140,0 |
155,00 |
171,00 |
1 |
226.8 |
22.27 |
5 |
| 5.0SMDJ150A |
5.0SMDJ150CA |
5PHM |
5BHM |
150,0 |
167,00 |
185,00 |
1 |
243.0 |
20.78 |
5 |
| 5.0SMDJ160A |
5.0SMDJ160CA |
5PHP |
5 CV |
160,0 |
178,00 |
197,00 |
1 |
259,0 |
19.50 |
5 |
| 5.0SMDJ170A |
5.0SMDJ170CA |
5PHR |
5BHR |
170,0 |
189,00 |
209,00 |
1 |
275,0 |
18.36 |
5 |
| 5.0SMDJ180A |
5.0SMDJ180CA |
5PHT |
5BHT |
180,0 |
201,00 |
220,00 |
1 |
291.6 |
17.32 |
5 |
| 5.0SMDJ190A |
5.0SMDJ190CA |
5PHV |
5BHV |
190,0 |
211,00 |
232,00 |
1 |
307,8 |
16.41 |
5 |
| 5.0SMDJ200A |
5.0SMDJ200CA |
5PHW |
5BHW |
200,0 |
224,00 |
247,00 |
1 |
324.0 |
9.26 |
5 |
| 5.0SMDJ220A |
5.0SMDJ220CA |
5PHX |
5BHX |
220,0 |
246,00 |
272,00 |
1 |
356.0 |
8.43 |
5 |
| 5.0SMDJ250A |
5.0SMDJ250CA |
5PHZ |
5BHZ |
250,0 |
279,00 |
309,00 |
1 |
405.0 |
7.41 |
5 |
| 5.0SMDJ300A |
5.0SMDJ300CA |
5PJE |
5BJE |
300,0 |
335,00 |
371,00 |
1 |
486.0 |
6.17 |
5 |
| 5.0SMDJ350A |
5.0SMDJ350CA |
5PJG |
5BJG |
350,0 |
391,00 |
432,00 |
1 |
567.0 |
5.29 |
5 |
| 5.0SMDJ400A |
5.0SMDJ400CA |
5PJK |
5BJK |
400,0 |
447,00 |
494,00 |
1 |
648.0 |
4.63 |
5 |
| 5.0SMDJ440A |
5.0SMDJ440CA |
5PJM |
5BJM |
440.0 |
492,00 |
543,00 |
1 |
713.0 |
4.21 |
5 |
Applicazioni:
Protezione piccole alimentazioni, Interruttori, Macchine POS, Parafulmini, Citofoni edili, Sistemi di monitoraggio, Schede parcheggio, Sistemi di trasmissione, Strumenti, contatori, Prodotti di comunicazione, Pannelli di controllo, Navigatori GPS.
| Valutazioni massime (TA=25℃ se non diversamente specificato) |
| |
| Parametro |
Simbolo |
Valore |
Unità |
| Dissipazione di potenza di picco dell'impulso con una forma d'onda 10/1000μs (Fig.1)(Nota 1), (Nota 2) |
PPPM |
5000 |
W |
| Corrente impulsiva di picco con forma d'onda 10/1000μs.(Nota 1,Fig.3) |
IOPP |
Vedere la tabella successiva |
UN |
| Dissipazione di potenza sul dissipatore di calore infinito a Tl=75℃ |
PM(AV) |
6.5 |
W |
| Picco di corrente diretta di picco, semionda sinusoidale singola da 8,3 ms (nota 3) |
IOFSM |
300 |
UN |
| Tensione diretta istantanea massima a 25 A solo per unidirezionale (nota 4) |
VF |
3,5/5,0 |
V |
| Giunzione operativa e intervallo di temperatura di stoccaggio. |
TJ, TSTG |
da -55 a +150 |
℃ |
|
Appunti:
1. Impulso di corrente non ripetitivo, come da Fig. 3 e declassato sopra TUN= 25℃ come da Fig. 2.
2. Montato su cuscinetti in rame da 5,0 mm x 5,0 mm (spessore 0,03 mm) su ciascun terminale.
3. Mezza onda sinusoidale singola da 8,3 ms o onda quadra equivalente, ciclo di lavoro = massimo 4 impulsi al minuto.
4. VF< 3,5 V per VBR< 200 V e VF< 6,5 V per VBR>201V.
|
