Name: SOCAY Diodi TVS unidirezionali 5.0SMDJ33A per applicazioni montate in superficie
Brand: SOCAY
SKU: 5.0SMDJ33A
Rating: 4.9 (137 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Parole chiave: DIODI

Dimensione del pacchetto: DO-214AB/SMC

Vwm: 33.0V

Vbr@It (Min.): 36.70V

Vbr@It (Max.): 40.60V

- Sì.: 1mA

Vc@Ipp: 53,3 V

Ipp: 94.75A

Ir@Vrwm: 5 μA

Materiale: altri prodotti

Evidenziare:

Diodi TVS unidirezionali

Diodi TVS 5.0SMDJ33A

Diodi di montaggio superficiale TVS

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: UL,REACH,RoHS,ISO

Numero di modello: 5.0SMDJ33A

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

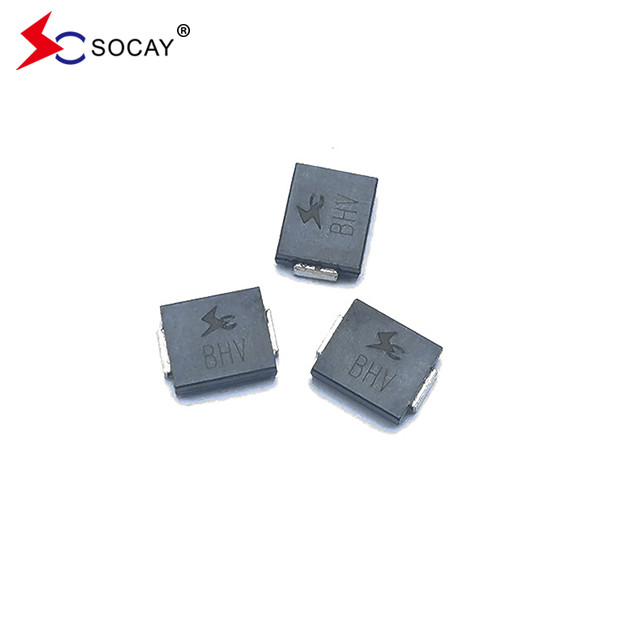

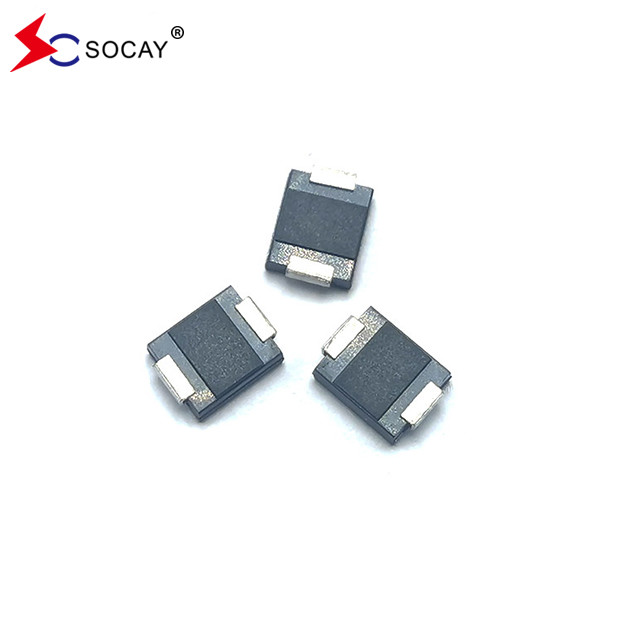

SOCAY Diodi TVS unidirezionali 5.0SMDJ33A per applicazioni montate in superficie

Descrizione di prodotto

SOCAY TVS unidirezionale 5.0SMDJ33A per applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda

DATASHEET:5.0SMDJ_v2107.1.pdf

Ciclo di temperatura	JESD22-A104
Cucina a pressione	JESD22-A102

Immagazzinamento ad alta temperatura	JESD22-A103

HTRB	JESD22-A108

Shock termico	JESD22-A106

Numero della parte		Marcatura		Ritorno Sostanza Voltaggio V_R_WM (V)	Disaggregazione VoltaggioV._BR (V) @ Io_T		Esame Corrente Io..._T (mA)	Massimo Clamping Voltaggio V._C @ Io_PP(V)	Massimo Picco Pulso Corrente Io..._PP(A)	Massimo Ritorno PerforazioneIo..._R @V_RWM (μA)
Unico	Bi	UNi	Bi		Minore	Max.
️	5.0SMDJ8.0CA	️	5BDP	8.0	8.89	9.83	1	13.6	367.60	100
5.0SMDJ11A	5.0SMDJ11CA	5PDX	5BDX	11.0	12.20	13.50	1	18.2	277.47	800
5.0SMDJ12A	5.0SMDJ12CA	5PDZ	5BDZ	12.0	13.30	14.70	1	19.9	253.77	800
5.0SMDJ13A	5.0SMDJ13CA	5PEE	5BEE	13.0	14.40	15.90	1	21.5	234.88	500
5.0SMDJ14A	5.0SMDJ14CA	5PEG	5BEG	14.0	15.60	17.20	1	23.2	217.67	200
5.0SMDJ15A	5.0SMDJ15CA	5PEK	5BEK	15.0	16.70	18.50	1	24.4	206.97	100
5.0SMDJ16A	5.0SMDJ16CA	5PEM	5BEM	16.0	17.80	19.70	1	26.0	194.23	50
5.0SMDJ17A	5.0SMDJ17CA	5PEP	5BEP	17.0	18.90	20.90	1	27.6	182.97	20
5.0SMDJ18A	5.0SMDJ18CA	5PER	5BER	18.0	20.00	22.10	1	29.2	172.95	10
5.0SMDJ19A	5.0SMDJ19CA	5PET	5BET	19.0	21.10	23.30	1	30.8	164.07	10
5.0SMDJ20A	5.0SMDJ20CA	5PEV	5BEV	20.0	22.20	24.50	1	32.4	155.86	5
5.0SMDJ22A	5.0SMDJ22CA	5PEX	5BEX	22.0	24.40	26.90	1	35.5	142.25	5
5.0SMDJ24A	5.0SMDJ24CA	5PEZ	5BEZ	24.0	26.70	29.50	1	38.9	129.82	5
5.0SMDJ26A	5.0SMDJ26CA	5PFE	5BFE	26.0	28.90	31.90	1	42.1	119.95	5
5.0SMDJ28A	5.0SMDJ28CA	5PFG	5BFG	28.0	31.10	34.40	1	45.4	111.23	5
5.0SMDJ30A	5.0SMDJ30CA	5PFK	5BFK	30.0	33.30	36.80	1	48.4	104.34	5
5.0SMDJ33A	5.0SMDJ33CA	5PFM	5BFM	33.0	36.70	40.60	1	53.3	94.75	5
5.0SMDJ36A	5.0SMDJ36CA	5PFP	5BFP	36.0	40.00	44.20	1	58.1	86.92	5
5.0SMDJ40A	5.0SMDJ40CA	5PFR	5BFR	40.0	44.40	49.10	1	64.5	78.29	5
5.0SMDJ43A	5.0SMDJ43CA	5PFT	5BFT	43.0	47.80	52.80	1	69.4	72.77	5
5.0SMDJ45A	5.0SMDJ45CA	5PFV	5BFV	45.0	50.00	55.30	1	72.7	69.46	5
5.0SMDJ48A	5.0SMDJ48CA	5PFX	5BFX	48.0	53.30	58.90	1	77.4	65.25	5
5.0SMDJ51A	5.0SMDJ51CA	5PFZ	5BFZ	51.0	56.70	62.70	1	82.4	61.29	5
5.0SMDJ54A	5.0SMDJ54CA	5PGE	5BGE	54.0	60.00	66.30	1	87.1	57.98	5
5.0SMDJ58A	5.0SMDJ58CA	5PGG	5BGG	58.0	64.40	71.20	1	93.6	53.95	5

5.0SMDJ60A	5.0SMDJ60CA	5PGK	5BGK	60.0	66.70	73.70	1	96.8	52.17	5
5.0SMDJ64A	5.0SMDJ64CA	5PGM	5BGM	64.0	71.10	78.60	1	103.0	49.03	5
5.0SMDJ70A	5.0SMDJ70CA	5PGP	5BGP	70.0	77.80	86.00	1	113.0	44.69	5
5.0SMDJ75A	5.0SMDJ75CA	5PGR	5BGR	75.0	83.30	92.10	1	121.0	41.74	5
5.0SMDJ78A	5.0SMDJ78CA	5PGT	5BGT	78.0	86.70	95.80	1	126.0	40.08	5
5.0SMDJ80A	5.0SMDJ80CA	5PGB	5BGB	80.0	88.80	97.60	1	129.6	38.97	5
5.0SMDJ85A	5.0SMDJ85CA	5PGV	5BGV	85.0	94.40	104.00	1	137.0	36.86	5
5.0SMDJ90A	5.0SMDJ90CA	5PGX	5BGX	90.0	100.00	111.00	1	146.0	34.59	5
5.0SMDJ100A	5.0SMDJ100CA	5PGZ	5BGZ	100.0	111.00	123.00	1	162.0	31.17	5
5.0SMDJ110A	5.0SMDJ110CA	5PHE	5BHE	110.0	122.00	135.00	1	177.0	28.53	5
5.0SMDJ120A	5.0SMDJ120CA	5PHG	5BHG	120.0	133.00	147.00	1	193.0	26.17	5
5.0SMDJ130A	5.0SMDJ130CA	5PHK	5BHK	130.0	144.00	159.00	1	209.0	24.16	5
5.0SMDJ140A	5.0SMDJ140CA	5PHB	5BHB	140.0	155.00	171.00	1	226.8	22.27	5
5.0SMDJ150A	5.0SMDJ150CA	5PHM	5BHM	150.0	167.00	185.00	1	243.0	20.78	5
5.0SMDJ160A	5.0SMDJ160CA	5PHP	5BHP	160.0	178.00	197.00	1	259.0	19.50	5
5.0SMDJ170A	5.0SMDJ170CA	5PHR	5BHR	170.0	189.00	209.00	1	275.0	18.36	5
5.0SMDJ180A	5.0SMDJ180CA	5PHT	5BHT	180.0	201.00	220.00	1	291.6	17.32	5
5.0SMDJ190A	5.0SMDJ190CA	5PHV	5BHV	190.0	211.00	232.00	1	307.8	16.41	5
5.0SMDJ200A	5.0SMDJ200CA	5PHW	5BHW	200.0	224.00	247.00	1	324.0	9.26	5
5.0SMDJ220A	5.0SMDJ220CA	5PHX	5BHX	220.0	246.00	272.00	1	356.0	8.43	5
5.0SMDJ250A	5.0SMDJ250CA	5PHZ	5BHZ	250.0	279.00	309.00	1	405.0	7.41	5
5.0SMDJ300A	5.0SMDJ300CA	5PJE	5BJE	300.0	335.00	371.00	1	486.0	6.17	5
5.0SMDJ350A	5.0SMDJ350CA	5PJG	5BJG	350.0	391.00	432.00	1	567.0	5.29	5
5.0SMDJ400A	5.0SMDJ400CA	5PJK	5BJK	400.0	447.00	494.00	1	648.0	4.63	5
5.0SMDJ440A	5.0SMDJ440CA	5PJM	5BJM	440.0	492.00	543.00	1	713.0	4.21	5

Metodo di selezione dei diodi TV

1.Per conoscere il prodotto del cliente, tensione di funzionamento, porta di applicazione, livello di protezione.

2.VRWM (tensione di funzionamento) valore del dispositivo ≥ normale funzionamento nel circuito del cliente

3.VC (tensione della pinza) valore < tensione massima per il chip back-end

4.Selezionare il pacchetto e la potenza del dispositivo in base alla porta di applicazione e al livello di protezione.

Applicazioni:

I dispositivi TVS sono ideali per la protezione delle interfacce I/O, del bus VCC e di altri circuiti vulnerabili utilizzati nelle applicazioni elettroniche di telecomunicazione, informatica, industriale e di consumo.

Capacità massime (TA=25°C, salvo diversa indicazione)

Parametro	Il simbolo	Valore	Unità
Dissipazione della potenza di impulso di picco con una forma d'onda di 10/1000μs (Fig.1) (Nota 1), (Nota 2)	P_PPM	5000	W
Corrente di impulso di picco con una forma d'onda di 10/1000μs.	Io..._PP	Vedere la tabella seguente	A
Dissipazione di potenza su dissipatore termico infinito a T_L= 75°C	P_{M (((AV)}	6.5	W
Corrente di picco di ondata in avanti, 8,3 ms singola ondata sinusoidale (nota 3)	Io..._FSM	300	A
Tensione massima istantanea in avanti a 25A solo per il trasporto unidirezionale (nota 4)	V._F	3.5/5.0	V.
Connessione di funzionamento e intervallo di temperatura di stoccaggio.	T_J, T_STG	-55 a +150	°C
Nota: 1Impulso di corrente non ripetitivo, per Figura 3 e deteriorato al di sopra di T_A= 25°C per la figura 2. 2. montato su cuscinetti in rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) per ciascun terminale. 3. 8,3 ms di onda sinusoidale singola a metà, o equivalente onda quadrata, ciclo di lavoro = 4 impulsi al minuto al massimo. 4V._F< 3,5 V per V_BR< 200V e V_F< 6,5 V per V_BR> 201 V.

SOCAY Diodi TVS unidirezionali 5.0SMDJ33A per applicazioni montate in superficie 0

SOCAY Diodi TVS unidirezionali 5.0SMDJ33A per applicazioni montate in superficie 1

SOCAY Diodi TVS unidirezionali 5.0SMDJ33A per applicazioni montate in superficie 2

SOCAY Diodi TVS unidirezionali 5.0SMDJ33A per applicazioni montate in superficie 3

SOCAY Diodi TVS unidirezionali 5.0SMDJ33A per applicazioni montate in superficie 4

SOCAY Diodi TVS unidirezionali 5.0SMDJ33A per applicazioni montate in superficie 5

SOCAY Diodi TVS unidirezionali 5.0SMDJ33A per applicazioni montate in superficie 6

I principali prodotti della SOCAY comprendono una gamma completa di prodottidi tubi di scarico di gas in ceramica (GDT), diodi di soppressione transitoria (diodi TVS), soppressore ESD, soppressori di sovratensione tiristorico (TSS), protettori di scintilla (SPG), varistori (MOV), varistori a chip (MLV),Fusibili resettabili PTC, termistori a coefficiente di temperatura negativo (NTC Thermistors), chip bead, diodi Schottky, diodi Zener, ecc. Dalla progettazione del circuito ai test del prodotto (e fornire rapporti di prova),Vi forniremo servizi one-stop nel campo della protezione dei circuitiCon la sua eccellente qualità e servizio, SOCAY ha ottenuto ampi elogi dai clienti e rispetto da parte dell'industria.
