Casa /Prodotti/Diodi TVS/5000W di alta potenza TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM

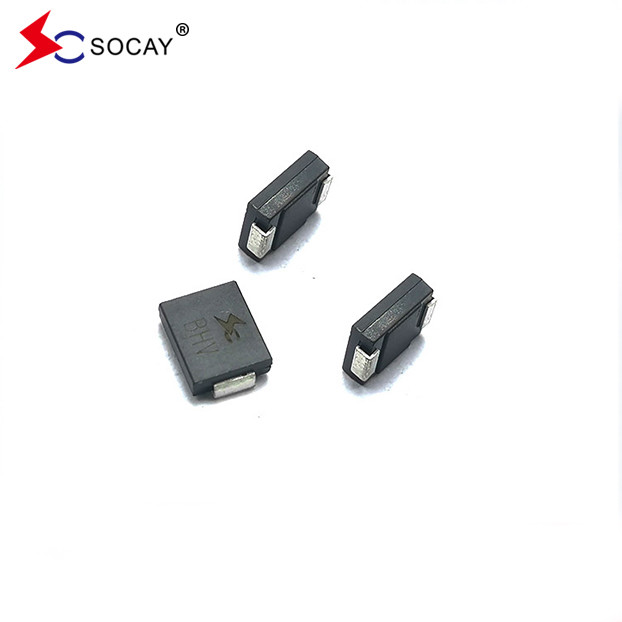

5000W di alta potenza TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM

500 pezzi
MOQ
negotiable
prezzo
5000W di alta potenza TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Diodi TVS
tipo di pacchetto: DO-214AB/SMC
Vwm: 12.0V
Vbr@It (Min.): 13.30V
Vbr@It (Max.): 14.70V
- Sì.: 1mA
Vc@Ipp: 19.9V
Ipp: 253.77A
Ir@Vrwm: 800 μA
Intervallo di temperatura di stoccaggio: -55 a + 150 °C
Evidenziare:

Televisioni a montaggio superficiale da 5000 W

,

Montaggio di superficie TVS 12VRWM
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: UL,REACH,RoHS,ISO
Numero di modello: 5.0SMDJ12A
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Tempi di consegna: 5-8 giorni lavorativi
Descrizione di prodotto

5000W di alta potenza 5.0SMDJ Serie TVS Diodo 5.0SMDJ12A Surface Mount TVS 12VRWM



DATASHEET:5.0SMDJ_v2107.1.pdf





Descrizione:

Il5.0SMDJLa serie TVS di diodi di soppressione transitori è un nuovo tipo di dispositivo di protezione dei circuiti ad alta efficienza sviluppato da SOCAY per le esigenze particolari dell'industria automobilistica.Ha un tempo di risposta estremamente veloce (livello inferiore al nanosecondo) e una capacità di assorbimento delle onde molto elevata. Progettato specificamente per proteggere le apparecchiature elettroniche sensibili nelle applicazioni di elettronica automobilistica da transienti di tensione causati da fulmini e altri eventi di tensione transitori.



Numero della parte Marcatura

Ritorno

Sostanza

Voltaggio VRWM (V)

Disaggregazione

VoltaggioV.BR (V)

@ IoT

Esame

Corrente

Io...T (mA)

Massimo

Clamping

Voltaggio V.C @ IoPP(V)

Massimo

Picco

Pulso

Corrente Io...PP(A)

Massimo

Ritorno

PerforazioneIo...R

@VRWM (μA)
Unico Bi UNi Bi   Minore Max.
️ 5.0SMDJ8.0CA ️ 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5





Applicazioni:

I dispositivi TVS sono ideali per la protezione delle interfacce I/O, del bus VCC e di altri circuiti vulnerabili utilizzati nelle applicazioni elettroniche di telecomunicazione, informatica, industriale e di consumo.





Capacità massime (TA=25°C, salvo diversa indicazione)

Parametro Il simbolo Valore Unità
Dissipazione della potenza di impulso di picco con una forma d'onda di 10/1000μs (Fig.1) (Nota 1), (Nota 2) PPPM 5000 W
Corrente di impulso di picco con una forma d'onda di 10/1000μs. Io...PP Vedere la tabella seguente A
Dissipazione di potenza su dissipatore termico infinito a TL= 75°C PM (((AV) 6.5 W
Corrente di picco di ondata in avanti, 8,3 ms singola ondata sinusoidale (nota 3) Io...FSM 300 A
Tensione massima istantanea in avanti a 25A solo per il trasporto unidirezionale (nota 4) V.F 3.5/5.0 V.
Connessione di funzionamento e intervallo di temperatura di stoccaggio. TJ, TSTG -55 a +150 °C

Nota:

1Impulso di corrente non ripetitivo, per Figura 3 e deteriorato al di sopra di TA= 25°C per la figura 2.

2. montato su cuscinetti in rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) per ciascun terminale.

3. 8,3 ms di onda sinusoidale singola a metà, o equivalente onda quadrata, ciclo di lavoro = 4 impulsi al minuto al massimo.

4V.F< 3,5 V per VBR< 200V e VF< 6,5 V per VBR> 201 V.





5000W di alta potenza TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM 0



5000W di alta potenza TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM 1

5000W di alta potenza TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM 2



5000W di alta potenza TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM 3



5000W di alta potenza TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM 4

5000W di alta potenza TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM 5

5000W di alta potenza TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM 6





I principali prodotti di SOCAY comprendono una gamma completa di tubi di scarico di gas in ceramica (GDT)., Diodi di soppressione transitori (diodi TVS), soppressore ESD, soppressori di sovratensione tiristorico (TSS), protettori di scintilla (SPG), varistori (MOV), varistori a chip (MLV), fusibile resettabile PTC,termistori a coefficiente di temperatura negativo (termistori NTC), Chip Bead, Schottky Diode, Zener Diode, ecc. Dalla progettazione del circuito al test del prodotto (e fornire rapporti di prova), vi forniremo servizi one-stop nel campo della protezione del circuito.Con eccellente qualità e servizio, SOCAY ha ottenuto ampi elogi dai clienti e rispetto dall'industria.
